在这篇文章中，我们学习如何使2继电器或两级稳压器电路控制和调节220V或120V市电电压通过一个简单的电路。
介绍
在这个功率稳定器电路中，一个继电器在特定的电压水平上选择稳定器变压器的高抽头或低抽头;而第二个继电器保持正常的市电电压开关，但当有电压波动时，它通过第一个继电器触点切换并选择适当的HOT水龙头。
这里讨论的一个简单的功率稳定器电路非常容易建立，而且能够提供输入电源的两级校正。
本文还利用电路图讨论了一种将普通变压器转换为稳定变压器的简单方法。
电路操作

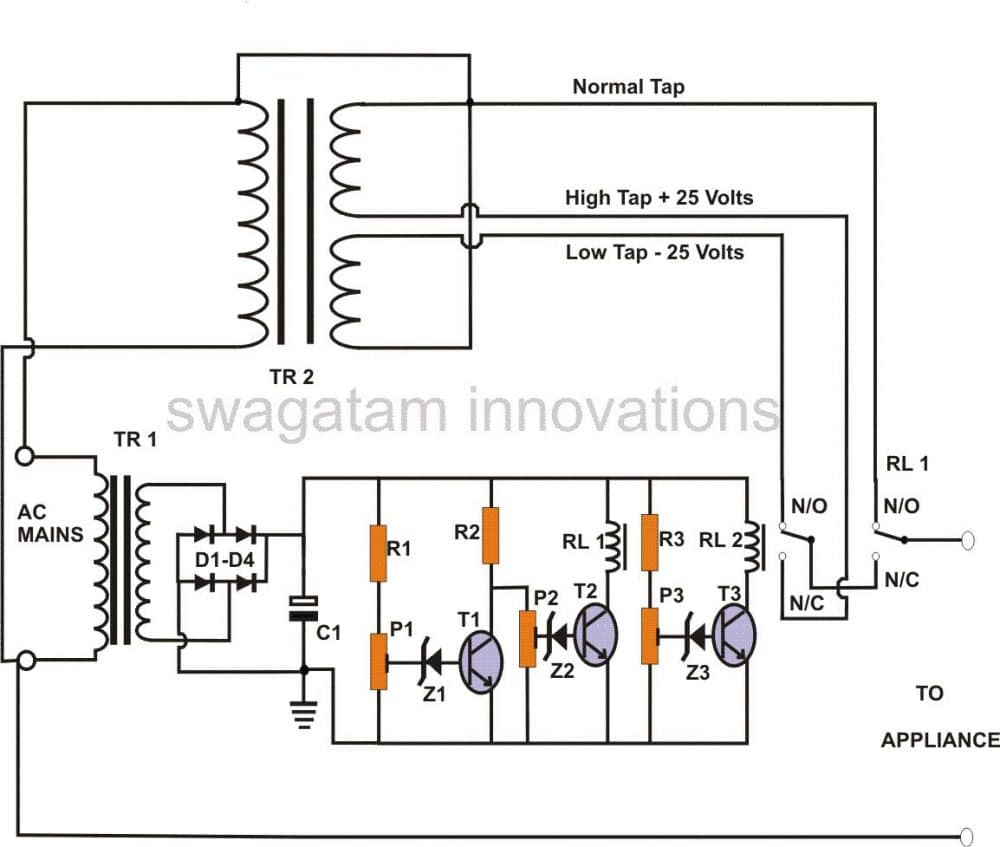

如图附图所示，整个电路的运行可以通过以下几点来理解:
基本上，这里的想法是在两个不同的市电电压极端(高和低)，这被认为不适合电器的继电器#1开关。
这种开关使该继电器能够通过其N/C触点从另一个继电器选择适当的条件电压。
如何连接中继联系人
这个第二个继电器#2的触点确保它从稳定变压器选择一个适当的电压，并使它随时准备继电器#1，当它在危险电压水平切换。在正常电压下，继电器1保持激活状态，并通过其N/O触点选择正常电压。
晶体管T1和T2作为电压传感器。继电器1连接到T2的收集器上的这个配置。
只要电压正常，T1保持关闭状态。因此此时T2仍处于打开状态。继电器1被激活，其N/O触点将正常交流连接到器具。
如果电压趋于上升，T1缓慢传导，在某一水平(由P1的设置决定)，T1完全传导并关闭T2和继电器#1。
继电器立即通过其N/C触点将继电器2提供的校正(降低)电压连接到输出。
现在，在低电压的情况下，T1和T2都将停止导电，产生与上面相同的结果，但这一次从继电器2到继电器1的供电电压将高，以便输出接收到所需的校正电压水平。
2号继电器由T3在两个极端电压之间的特定电压水平(根据P3的设置)供电。它的触点连接到稳定变压器抽头，以便它适当地选择所需的电压。
如何组装电路
这个电路的构造很简单。可以通过以下步骤来完成:
切一小块通用板(约10mm × 5mm)。
首先插入两个晶体管，让它们之间保持足够的空间，以便让另一个晶体管能够容纳在它们周围。焊接并切断它们的引线。
接下来，插入其余的组件，并通过焊接将它们彼此和晶体管连接起来。借助电路原理图来确定它们的正确方向和位置。
最后，固定继电器完成电路板组装。
下一页介绍了电力稳定变压器的结构和测试程序。在这些步骤完成后，你可以把测试的电路组装到合适的变压器上。
然后，整个装置可以安装在一个坚硬的金属外壳内，并按照需要进行安装。
零件清单
R1 r2 r3 = 1k 1/4w，
P1, p2, p3 = 10k，线性预设
C1 = 1000 uf / 25 v
Z1, Z2, Z3 = 3V, 400mW齐纳二极管，
T1 t2 t3 = BC 547b，
Rl1, rl2 =继电器12v, spdt,400欧姆，
D1 - D4 n4007 = 1,
TR1 = 0-12V 500 ma,
Tr2 = 25- 0 - 25伏，5安培。有分体丝锥、通用pcb板、金属外壳、市电线、插座、保险丝座等
如何将普通变压器转换为稳定变压器
稳定器变压器通常是定做的，市场上没有现成的。由于需要多个市电交流抽头(高和低)输出，而且这些都是针对特定应用的，因此很难获得现成的。
本电路还需要一个功率调整变压器，但为了便于构造，可以采用一种简单的方法将一个普通的电源变压器转换为稳压变压器。

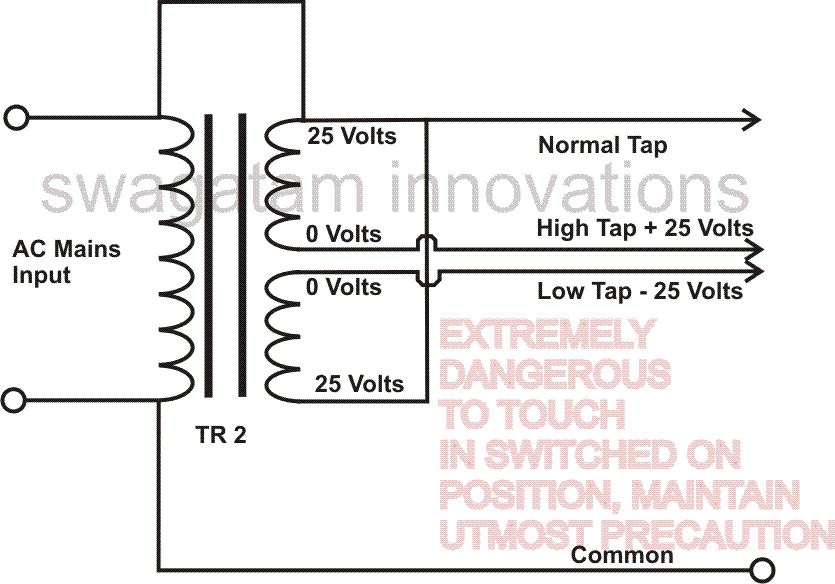

如图所示，这里我们需要一个额定在25-0-25/ 5安培的正常变压器。中心抽头应该分开，以便二次可能包括两个单独的绕组。现在它只是一个问题，连接主导线到两个次级绕组如图所示。
因此，按照上述步骤，您应该能够成功地将普通变压器转换为稳定变压器，对目前的应用非常方便。
如何设立小组
你将需要一个可变的0-24V/500mA电源设置程序。可按以下步骤完成:
由于我们知道交流市电电压波动总是产生变压器直流电压波动的比例大小，我们可以假设，对于210、230和250的输入电压，相应得到的等效直流电压应分别为11.5、12.5和13.5。
现在，根据上面的电压水平，相关预置的设置变得非常简单。
- 最初保持变压器TR1和TR2从电路断开。
- 保持P1, P2和P3的滑块在中间的某个位置。
- 将外部可变电源连接到电路。将电压调整到12.5左右。
- 现在慢慢开始调整P3，直到RL2刚刚激活。
- 将电源电压降低到11.5伏左右(RL2应该在过程中失活)，调整P1使RL1刚好失活。
- 逐渐增加供给到13.5左右，这将使RL1和RL2相继通电，说明上述设置是正确的。
- 现在慢慢调整P2，使RL1在这个电压(13.5)下再次停止活动。
- 通过来回改变输入电压从11.5到13.5来确认上述设置。你应该得到以下结果:
- RL1在11.5和13.5电压水平时应处于失活状态，但在这两个电压水平之间应保持激活状态。RL2应在12.5以上接通，在12伏以下断开。
设置过程现在已经完成。
这个功率调节器单元的最终结构可以通过连接测试电路和相关的变压器，并将整个部分隐藏在一个通风良好的金属外壳中，就像前一页所建议的那样。
嗨Swagatam,
我如何使用这个到我的200V接触器?我将如何调整电压?
对于TR1…我可以使用无变压器的电源吗?
我可以使用24-0-24 TR2?
问候,
奥利弗
你好奥利弗,
你需要一个大约固定不变的200V的接触器，对吧?
因此，你只需要一个变压器，相应地得到所需的200V输出，正如在第二个设计中给出的。
在第二个设计中，下面的部分可以用于您的应用程序。
实际上，由于你只需要一个降压，上面的0-25V绕组变得没有意义，所以可能只有一个0-25V变压器就足够了。
嗨Swagatam,
只有没有赛道的trafo才行?
谢谢,
奥利弗
你好，奥利弗，是的，只有一个变压器就足够满足你的要求，如第二张图所示。
嗨Swagatam,
现在我可以用我的接触器了…非常感谢。
问候,
奥利弗
当然可以，奥利弗
如果可能的话，请发送4继电器稳定器电路和延时定时器，谢谢。
ch维奇尔博士。
尝试下面的电路，只使用显示的7级中的4级:
//www.addme-blog.com/2011/12/how-to-make-accurate-7-stage-op-amp.html
你的描述:“……T1完全导通并关闭T1和继电器1号。”
我认为应该是:.....T1完全导通并关闭T2和继电器1号。”
问候,
不
好的，谢谢，我很快就会改正错误的。
你好先生,
这个稳定器可以连接到主要的房子电源，我主要，我可以使用它到整个房子，抱歉，如果我的问题看起来很愚蠢，但我对电源电路很新
谢谢
嗨扎,
是的，它可以用于一栋房子，甚至整个建筑，电路只是需要相应地升级。
继电器和变压器需要升级到适当的功率额定值，以便它能够安全地处理连接的负载电流
嗨Swagatam,
感谢您的回复以及您为帮助我们提高爱好所做的努力
你建议升级继电器,变压器(房子是220 v,我有空调,两个冰箱,3电视的,2个热水器,2电动烤箱)这是我家里的所有电器,请建议什么是继电器,变压器我应该使用适当的功率
谢谢
嗨扎,
将负载的总瓦数除以220，然后将结果乘以2，这样就得到了所需的继电器触点额定值，变压器的瓦数需要是负载总瓦数的两倍
嗨Swagatam,
房屋总瓦数负荷= 15499/220 * 2 =140.9
继电器我有7A 250VAC | 10A 125VAC
12a 120vac | 10a 28vdc
(在我必须使用的继电器上应该提到什么)??
哪一个变压器我应该升级TR1或TR2(变压器我有TR1 = 0- 12v, 500mA, TR2 = 24 - 0- 24伏，5 AMPS
(我应该用什么)??
抱歉问了许多问题，但我希望建立一个完美的稳定与您的帮助
感谢和问候
嗨扎,
对于15000+瓦特的负载，继电器触点的额定电流必须在100安培以上……所以10安培是没有问题的……它根本就不接近。
TR2是需要升级的，它的额定功率应该在20000瓦左右，以安全地处理15000瓦的负载。
你好先生。我造了这个电路，它成功了。但是在设置第一步在12.5伏特工作，而调整p3继电器2激活在11.5继电器1也关闭。从11.5-13.5调节功率同时激活两个继电器。现在的问题是，在13.5继电器1仍然激活。我调整了p2端到端没有变化。然而，在较低的电压下，11.8 p2失活继电器1，但没有在正确的地方工作13.5。你能帮我解决这个问题吗?
在调节电源槽时，由于槽的效率低和手的不准确性，电压会突然上升或下降，从而产生随机继电器激活。
你必须非常非常缓慢和熟练地调整壶，以正确的方式看到继电器序列。
将led与每个晶体管发射器串联，这将帮助您直观地看到转换。
电路太简单了，我不认为它需要太多的解释或任何关键的故障排除。
稳定器会给出准确的输出电压(如220v)或输出电压的某一范围(如215- 230v)的变化输入电压
它不会给出确切的220V，而是在一定的范围内
