在这篇文章中，我们了解了PNP晶体管如何工作或传导，以响应一个固定的偏置电压和一个变化的电源电压，横跨基极和发射极。这个问题是由亚伦·基南先生提出的。
关于PNP BJT工作的问题
伟大的信息和许多有趣的电路!

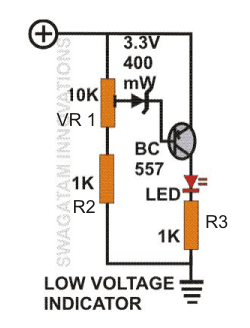

我有一个关于上面一页上一个特定电路的问题。这是确切的电路。
我想弄清楚它是如何在低电压阈值下触发的，我都快疯了。我2004年毕业于电气工程专业，我想我已经生疏了，如果你能帮我解释一下，我会很感激的。
以下是我的理解:-电路的作用完全像一个分压器，直到VR1和R2之间的电压大约比晶体管底部的电压低3.3v。
此时齐纳管反向导电，晶体管导电(照亮二极管)。
晶体管底部的电压大约比输入(发射极)低0.7伏(Vbe)。例如，如果源电压为12伏:假设Vbe = 0.7 12v - 0.7 - 3.3 = 8v
为了使晶体管导电，分压器必须在VR1 (min)上达到4伏，在R2 (maximum)上达到8伏。
让我们设置VR1=1K (4v降)和R2=2K (8v降)我不明白的是，如果电压增加(即。从12到36)，我希望灯熄灭(因为电路的目的是让灯在电压低的时候亮起来)。
然而，增加源电压只会增加齐纳电压的差值。进一步超过击穿电压)，灯就会继续亮着。例如，在36伏特:VR1电压降= 12R2电压降= 24。
由于我们在底部有36 - 0.7 = 35.3伏特，在R2上有24伏特，我们已经进一步超过了击穿电压，灯仍然亮着。
如果我降低电压到6伏:VR1电压降= 2伏R2电压降= 4伏
由于我们在齐纳的一端有6 - 0.7 = 5.3和4伏在另一端，击穿电压齐纳没有超过，因此灯是关闭的。
我不是一个盲目使用电路的人，我想要完全理解它是如何工作的。你能把我带回到正确的轨道上吗?我会非常非常感激的!!(2天我无法入睡试图弄清楚!)
再次感谢!亚伦
解(根据我的假设和推导):
PNP晶体管是如何工作的
谢谢亚伦,
要了解PNP晶体管是如何工作的，可能会有点令人困惑，因为它们与NPN晶体管的工作过程相反。
我将尝试用一个简单的交叉乘法来解释这个函数，它是根据我的理解推导出来的:让我们去掉R2和齐纳，使模拟更容易。
让我们假设，在12V电源下，我们调整预设值以产生0.6V的晶体管基极/发射极。
这会使LED灯亮起来。
从这里开始，如果我们增加电压，晶体管B/E的0.6V可以预期下降，使晶体管的传导困难，并相应降低LED的亮度水平。
这里的技巧是考虑一个反比计算，而不是正比计算，这可能是正确的NPN晶体管，而不是PNP。
可以用下面的公式来验证结果:
12 / V = b / 0.6
这里12指的是阈值电压水平，在这个阈值电压水平下，通过晶体管B/E的预设值可以达到0.6V。
V是可能高于12V的“试验”电压电平，b是b /E电压在施加更高的“试验”电压时的变化。
根据你的建议，我们取36V，用36V来解上面的公式，我们得到
12/36 = 0.6 b /
36 x b = 12 x 0.6
b = 0.2 v
在0.2V时，晶体管将被完全关闭。
这就是我假设的计算方式，以及PNP如何响应设置的基极/发射极电压和上升的电源电压
请随意调查和回应上述假设。
谢谢你这篇有趣的文章。请增加一篇关于应急灯的文章，使用单pnp晶体管，可以在低电池和市电存在时断开负载LED。如果电路只包含4-5个元件而不是晶体管，我会很感激你。组件应该是低成本的，容易在当地商店或垃圾盒。
再次感谢你。
这是我的荣幸!
你可以试试下面文章中的第四种电路:
//www.addme-blog.com/2011/12/how-to-make-efficient-led-emergency.html
只需用最右边的BC547添加一个额外的BC547，就可以进行Darlington配置。
使用另一个BC557对BC557做同样的事吗
这些修改将确保从各个阶段得到完美的结果。
感谢您的回复和最好的建议。我会读你建议的那篇文章。我想说很抱歉，我没有提到我预期的工作电压。即3.6 - 4.2V，任何人都可以在备用移动电池的帮助下轻松地建造应急灯。
我想你是理解问题的。
建议的想法将适用于4V电池也没有任何重大的修改，除了可能是33k电阻可能降低到10k…和功率晶体管集电极的二极管可以完全消除
先生，我的采石场
12伏75可湿太阳能板12伏18瓦led和12伏75ah电池，然后将是什么组合的再阻抗值，我将使用哪一个晶体管?
拉克什。您将需要添加一个电流限制器，如下文所述。
你需要一个LM338 IC
//www.addme-blog.com/2013/06/universal-high-watt-led-current-limiter.html
先生，我需要lm196集成电路，请告诉我价格
谢谢
shuddhatam耆那教徒的
shuddhatam，你可以在孟买的拉明顿路尝尝，我不知道价格
