该职位讨论了一个简单的医院房间呼叫钟声电路，可以安装在医院患者室中，以便患者通过简单地按下床边的呼叫按钮，患者在需要时快速访问医疗代表或护士。威利先生要求这个想法。
电路目标和要求
- 我是果阿邦的威利，
- 我想要求让患者室呼叫钟钟以为10所卧床医院的护士电路图。
- 电路可以尽可能简单，没有假触发和固态，护士站没有继电器和单独复位开关
- 提前感谢你
设计
在我之前的一篇文章中，我讨论了一个简单的办公室呼叫铃声电路便于在房间和总部之间进行简单、可靠的沟通。
在这篇文章中，我们讨论了医院安装的呼叫铃系统，以便于病人和护士之间的沟通，护士可能在医院的不同房间或目的地。

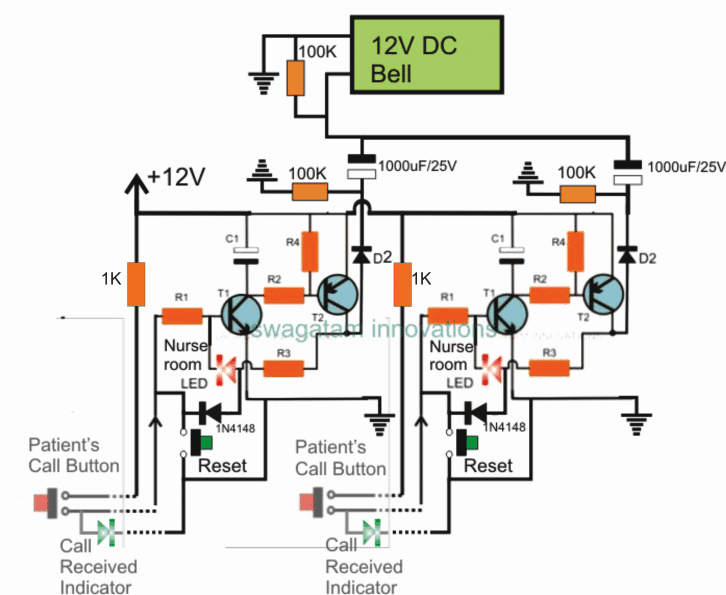

参考以上所示的病房呼叫铃电路，其思想可以理解为:
晶体管T1，T2基本上形成a晶体管锁电路其中T1基部的触发使电路保持成锁存模式，这意味着T1基部的单个瞬间正脉冲使得T1 / T2能够进入永久导通模式，直到通过按压R3的进料接地复位按钮。
在按下专利端的按钮上，将电路锁存到导通并使DC脉冲通过D2发送到连接的DC铃声。
钟声大声声音，直到1000UF电容充分充电，之后钟出来运行。
然而，锁定动作保持红色LED与绿色LED一起接通，该绿色LED应该定位在呼叫按钮旁边的患者室内。这一LED通知患者对发送并确认的呼叫。红色LED将护士视为患者的房间。
可以针对医院中的每间房间重复和安装如上所述的相同阶段，以使各个乘员能够在可能需要帮助的情况下执行与护士室的万无一失的互动。
reset按钮是用来让护士重新设置或将情况恢复到关闭状态，同时告诉病人关于护士室的反应，以便病人能够预见到即将到来的帮助。
拟议医院呼叫电路的零件清单
R1 = 100 k
R2，R3，R4 = 4K7
C1 = 100UF / 25V
D2 = 1 n4007
T1 = BC547
t2 = tip127

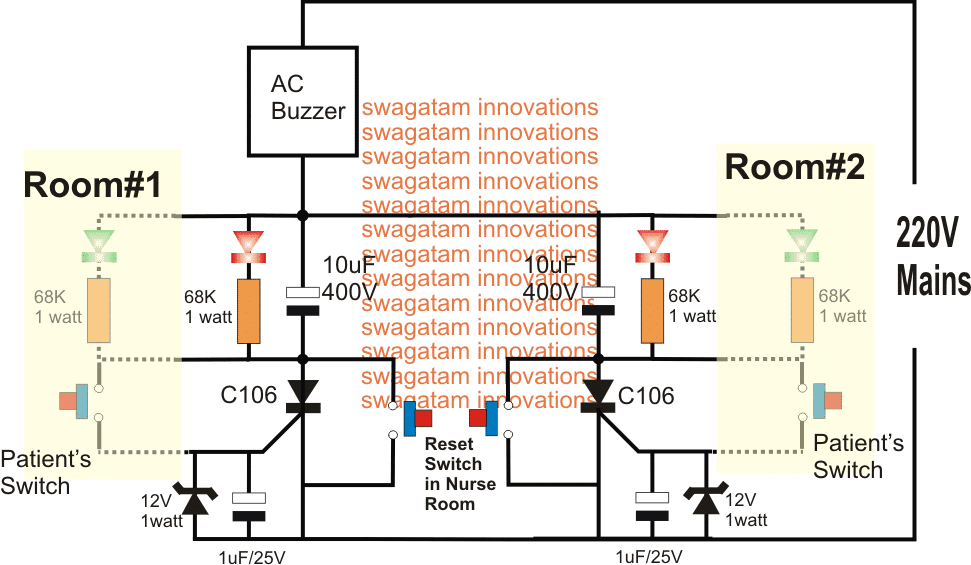

病房呼叫铃电路采用可控硅
嗨. .我很高兴我使用所有的组件和电路，但他们是错误的触发和电路将不能正常工作，请帮助我在医院房间呼叫铃系统
你好，你做的是哪个电路，第一个还是最后一个使用SCR?
嗨，第一个电路我使用了所有正确的组件，但仍然不工作，led将运行计数和没有完成。你能帮帮我吗
嗨，设计是一个简单的晶体管闩锁，如果正确实施，肯定会工作。
不将整个电路组装在一起，先制作并测试单个T1/T2级，然后按相关按钮检查响应。
您可以通过T1的基础/发射器连接1UF电容，以确保由于与基本电阻连接的长线，T1不会受到干扰。
请先了解工作情况，然后再做。
你好Swagatam
我喜欢电路，我准备测试和建造它，虽然很少有问题
1.我可以使按钮无线增加范围
2.是否可以添加一个接收器显示器，由护士随身携带，以指示按下的按钮
3.我每位患者增加按钮，每位患者的两个按钮，也可以根据功能向护士报告
我需要将相同的图表转换为超市主管柜员援助，
请帮助
谢谢
谢谢Lufono,
1)对于无线操作，你将需要一个Tx/Rx对两侧的每个按钮。
2)对于每个按钮，你可能必须包括一个单独的锁存电路，而对于无线设备，可能需要一个更复杂的电路，以便从每个病人向Rx端发送单独的独特信号。
所以无线设备可能会非常昂贵。
嗨，我做了电路的模拟，最后它的工作很好，我甚至包括555定时器电路和蜂鸣器，使它连续脉冲宽度，但我注意到我的模拟是100uf是喂养我的t1的收集器，所以甚至在pshbutton1(病人按钮)之前，led将保持在ON，所以我决定最终删除电容器，它工作得很好，没有任何错误的触发。我的问题是，移除100uF有问题吗(考虑到第一个电路是12VDC)。
嗨，这就是为什么我从不使用模拟器，100uF如何触发电路中的任何东西?它被T1和T2阻挡?这是来自模拟器的垃圾结果。严格要求100uf，这样T1就不会被外部杂散信号触发。
我建议你实际地建立它，这将帮助你得到正确的结果，你将能够正确地学习电子学
嗨，我是siva
电阻值1/4,1 / 2,1W或2W
嗨Siva，当未指定时始终是1/4瓦，这是标准规则......
你好，我是一名大学研究生，请问这种类型的医院报警器，如果要做以下要求，电路将如何改变
1.指标显示房间的相应位置。
2.只有一间护士室，控制着十间病房。
你好，这两个特性在第一个设计中已经出现了。红色led指示相应的房间号，或者按钮是从哪个房间按下的。所有的红色led应该安装在一个单独的控制室。
谢谢你的回复，我还有一些问题。
电路如何适应10所医院中心？
我们如何修改电路，以便在短缺情况下具有备用电源？
您只需重复阶段10次以获得10间客房设施。有关备份，您需要将电池系统添加到电路中。
对于我的Projet，我被要求为医院呼叫贝尔进行模拟和调试，请你能给我一些建议，以及如何在我的论文中代表它？
我想用这个做我的本科项目，你能帮我详细介绍一下软件和设计原理吗?
在该电路中没有使用的软件，只有电子部件。
