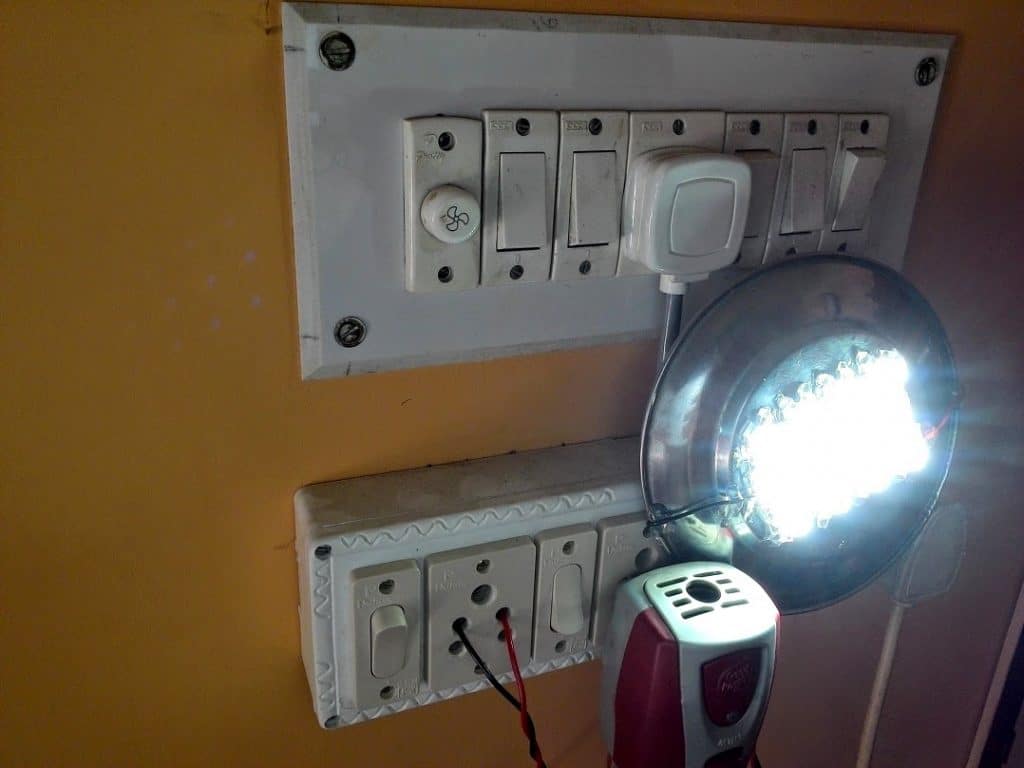

这篇文章解释了使用现成的12伏SMPS适配器建造一个自制的10瓦LED灯。该项目由Debabrata Mandal先生成功建造。
在之前的许多文章中，我讨论了使用1瓦的白色LED来制作高效率的LED灯，用于家庭中实现高亮度、低消耗的照明。
不含PCB的LED管

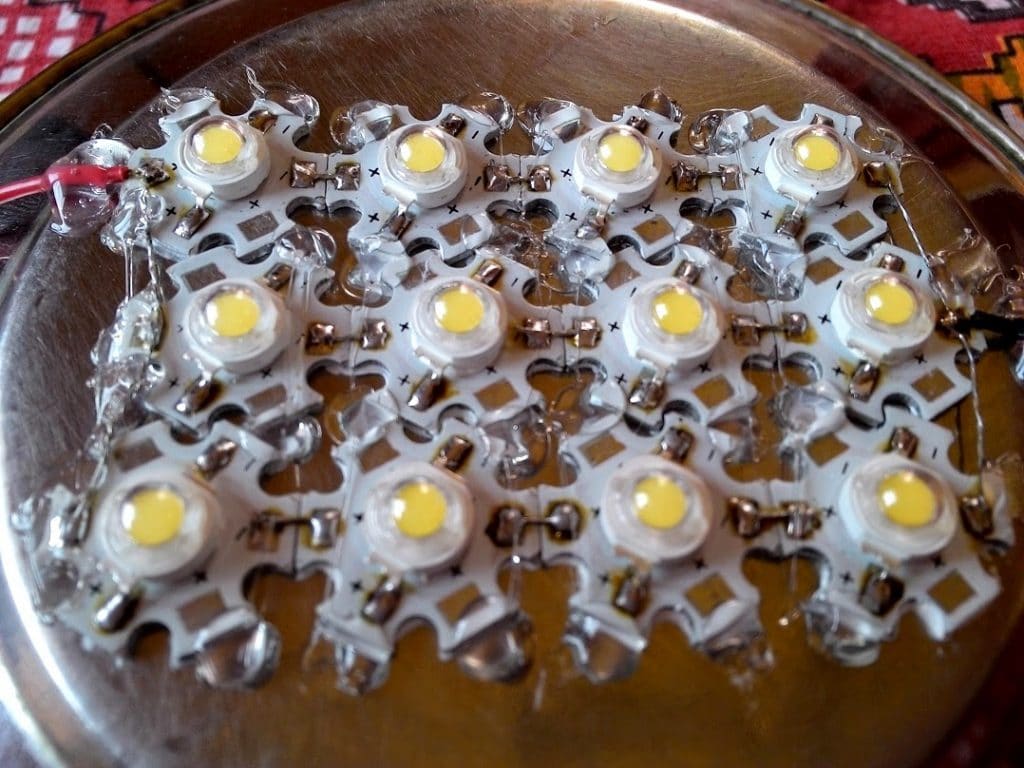

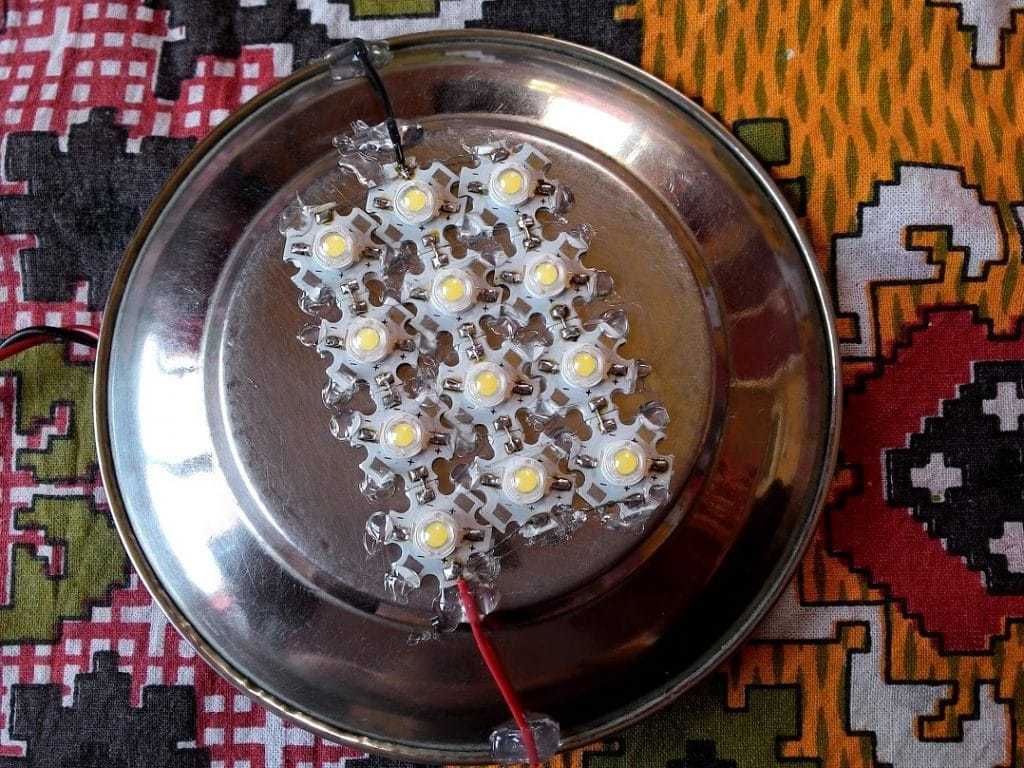

在这里，我们了解到另一个有趣的高瓦LED灯项目是由Debabrata先生建造的，使用12nos高亮度1瓦LED安装在钢板上。
一个普通的2美元12V/1amp SMPS电源是用来驾驶它的。记住我已经讨论过它的构造smp电路在我之前的一篇文章里?
然而，在提议的10瓦LED电路中，有一些严重的技术缺陷需要纠正，以确保灯的长寿命和获得最佳的结果。
第一个问题可能是使用钢材料作为hesink。我们都知道，钢不是一个有效的导热体，因此绝对不推荐它作为散热器，特别是对于led来说，它对热量和电流高度敏感，脆弱。
这些led内部的温度升高可能会迫使设备吸收更多的电流，这些电流最终会变成逃逸的情况，并对led造成永久性损伤或减弱其照明。
技术规格
以下来自Debabrata先生的答复只是突出了上述问题。
兄弟，这些1w的led产生了巨大的热量....daaaaamn 12 x1w……这块钢板消力不够。led束后面的板区变得如此热以至于那些塑料胶水是半融化的，也加热了后面的smps板
你能告诉我在哪里可以买到1英尺的铝带吗?有点像“秤/尺”……这样我就可以把led布置得像管子一样?．...更宽的光线和更多的散热
使用铝散热片底座代替钢
上面的问题可以很容易地解决，用铝板代替钢或铁。尺寸可能是一个试验和错误的问题，它总是更好的选择一个更大的铝表面相对于LED装配尺寸。也要确保板材的厚度不大于1mm，其实越薄越好，但不小于0.5mm。
上述解决方案肯定会解决led的散热问题，但如果环境温度变暖，就像我们在热带国家的夏季通常经历的那样，上述解决方案可能不够，可能会引发问题。
为此，一个简单而有效的解决方案是在LED板和SMP电源之间集成一个限流电路。这将限制led从拉电流超过设定的安全限制，而不管环境温度水平条件。
我已经讲了一个非常有用的限流器设计在之前的一篇文章中，所以我们可以把同样的设计运用到现在的设计中。
在下图所示的原型图中，我们可以看到led以4s为一组排列，使用的电源是12V。根据标准公式，这种安排将不需要单独的电阻，然而，由于每个LED将只得到12/4 = 3V，照明可以稍微小一些，因为这些LED的最佳功率建议为3.3V。
你可以再参考上面提到的电路和公式LED电流控制电路它显示了一个配置使用3个led系列与个别限制电阻。
电阻器的作用是将电流均匀地分配到各个串上，这样照明就均匀地在所有led上发出。
下面是一个更全面的电路，它展示了使用高亮度1瓦LED制作10瓦或更高瓦数的LED灯用于家庭装饰和照明的正确方法:
//www.addme-blog.com/making-led-halogen-lamp-for-motorbike/
请大师在我的赛道上帮助我，我请求帮助。一个关闭继电器8秒，延迟一个小时，它应该继续12小时前，它停止。是为了我在学校的项目，请帮我设计一下，谢谢
Tim，请先完成下面的电路，这个电路可以用来获取8秒和1小时的时序....一旦你完成这个成功，然后我将向你展示如何附加另一个阶段与它得到12小时选项
//www.addme-blog.com/2012/04/how-to-make-simple-programmable-timer.html
你好,兄弟。我正在制作10*5=50瓦12v，我想知道我必须使用的电容和电阻的值…你能像在其他项目中那样画电路吗?
你好sheikh zeeshan，你可以做下面的设计，只使用5个字符串，而不是像设计中显示的7个
1. bp.blogspot.com/-htebdnoxvty/ufdghbvuqai/aaaaaaaae6a/nrdlukuk9g8/s1600/motorcycle%20led%20halogen%20lamp%20circuit.png
对不起，先生，我想你没有理解我的意思，我正在设计50瓦的led。
数量:5个LED(每个LED 10瓦)
瓦特:50
12伏
现在指导我在这里应该使用哪个电容和电阻的值。还有其他需要用到的东西
你仍然可以使用相同的电路，这是建议在我之前的评论，连接5个LED在平行的个别电阻为每个LED。
文中给出了电阻值的计算公式。
．...抱歉，这是你需要遵循的链接:
//www.addme-blog.com/2013/06/universal-high-watt-led-current-limiter.html
嗨,先生
你能提供给我任何20v 2amp的SMPS电路吗
提前祝你新年快乐
你好，Vaibhav，我会尽快找到合适的设计并通知你。
也祝你新年快乐。
请告诉我如何将2个9伏5安培的CT变压器并联在一起......我在这个博客b4....上看到了它谢谢
你想做什么?
我想增加我的逆变器的功率
你好先生,
你能指导我如何选择高频变压器在smps为36伏1.5安培固定直流输出。
你好，Vaibhav，这是一个复杂的过程，需要大量的计算，最好是领事在这一领域的专业人士。
嗨,先生
我想驱动40个1w的led, SMPS电路变得非常昂贵和复杂，我能用变压器代替SMPS，功耗会发生什么?会增加吗?减少?还是会一样?
嗨Vaibhav,
变压器是你能使用的最好的东西。如我的一篇文章中所述，如果你使用LM338限流电路，其功耗将与smps一样好。
嗨，先生，我能设计32v 1.5amp的led驱动吗??
santosh你好，你可以参考这篇文章:
//www.addme-blog.com/2012/03/how-to-make-simple-12-v-1-amp-switch.html
您可以简单地改变R6以获得所需的电压输出
拜托，你能给我裸露的源图吗?
vancongck@gmail.com
布线过程其实也简单,只是让串发光二极管(通过连接4 led系列),使这些字符串,然后4号加入的极端结束这四个字符串与正确的极性,这意味着所有阳极的阴极结束4字符串连接在一起,成为常见的…然后把这些分组的两端连接到12V电源上…严格来说是12V…不要超过这个值。
你好，先生。我可以用12v 1amp的适配器为10瓦吗?
是的，你可以通过使用一个合适的系列电阻与LED。
嗨Swagatam
你能把15W LED面板灯的组装电路发给我吗?请让我知道金额和如何付款。
J Arvind
9820314545
你好，CM，对不起，我不生产或销售产品…
