这种钟摆发电机可以在村庄里免费为手机充电，只要经常或按需要对钟摆进行瞬间推动。
摆作为自由发电机
在我之前的一篇文章中，我解释了一个钟摆机构的高效率值它如何能被用来产生几乎免费的电力使用最小的投入，在这篇文章中，我们将学习相同的原则可以执行手机免费充电。下面的图显示了手机免费充电的基本设置。
参考上图，我们可以看到一个相对简单的设置，包括一个额定在12V, 5amp(或任何其他规格取决于输出要求)的直流电机，一个桥式整流器，几个超级电容和一个7805 IC稳压器。
电路操作
所述电机主轴适当地配置有由滑轮和轴组成的机械摆组件，所述轴的下端附着有一个沉重的球形质量。
整个系统被适当地固定在一个牢固的基础上，使用括号和角度(未在图中显示)
拟议中的免费摆式手机充电器的功能相当简单。
球形质量通过频繁的手动拨动来保持振荡，只有在钟摆系统即将停止时才重复拨动。
由于它的功能特性，钟摆非常高效，可以预期，每推一次，钟摆就会摆动一段时间，为连接的手机产生宝贵的电力，几乎是免费的。
超级电容的添加是为了确保最大的结果，然而任何普通的高值电容也可以使用有效的结果，这样几个2200uF/25V就足够了。
为了达到最大的效率和更高的质量维持率，需要注意两件事:1)附加质量的重量和2)摆轴的长度，这两件事都与系统的效率成正比。
这意味着如果质量更重和/或轴更长，将导致更大的效率，从系统，确保更少的人工努力保持振荡持续更长的时间。
使用IC 7805稳压器
IC7805是一种线性电压调整集成电路，这意味着它会在充电过程中显著散热，从而可能导致效率降低。
为了克服这一点，可以考虑在输出端使用降压转换器电路，而不是如图所示的7805 IC，如下图所示
线路图
我可以使用直流齿轮减速电机作为发电机吗?我想使用作为一个免费的能源发电机充电电池。我该买哪个?还要提到它的价格
不，这里不建议使用齿轮减速电机。你可以试试9V/2amp的无刷直流电机，我不确定价格…
Cpu风扇如何做风手机充电器?
CPU风扇太小，无法产生足够的电流给手机充电。
先生，上面的电路是什么类型的马达?
任何直流拉丝电机都可以做....
先生您好，如果我已经连接了18个1瓦的led(18瓦)并联，那么我可以使用5v 1安培输入(5w)给他们供电吗?
你可以把它们连起来，但光线会很暗……
我实际上已经检查过了，光线很好。还有一个问题，1w led能安全承受的最大电压是多少?
如果你把它与实际的光比较，你会发现它是低....
3.3V是1瓦特350mA LED的正确(最佳)工作电压
3.3v不够亮，但我用4.7到5v @1Amp给它们供电，它的性能很好，好吗?
这是错误的。正确的规格是3.3 V 350 mA，或者300mA更好，但是因为你的输入电流很低，5V可能会工作，检查LED的电压，如果它下降到3.5V，那么它是好的，如果不是，它会损坏你的LED很快
我的输入电流是1A，和我6个月前做的旧USB应急灯也工作得很好，直到现在，(非常完美，即使有5v的镍镉电池组)。
我的当前输入的18个led系列是1A，。
与3.3v的亮度更少，..
你们有没有电压加倍器或增强器的电路，可以使6v输入到7伏或8伏。(晶体管和mosfet操作电路，没有集成电路。)
3.3V对任何白色LED来说都是正确的电压，而对于18nos的1瓦LED来说1amp太低了，所以我不能讨论任何与这个话题相关的东西，因为它是用错误的规格做的。
好的，你说你的18个led是串联的，在这种情况下，电压应该是3.3 x 18 = 59V，电流应该是300mA。
所以一定要把这么多的能量用在led上…
我对赛道非常感兴趣，谢谢分享，
但我对电子一窍不通，
我的问题是……
钟摆会自动移动多久?第一次让它运行，我们需要外力吗?比如用我们的手移动钟摆?
你是一个很有能力的人!
凯文问?
步进电机?目标——输出- 5.0 v - 2 ?(球场)
用途:手机
赃物,

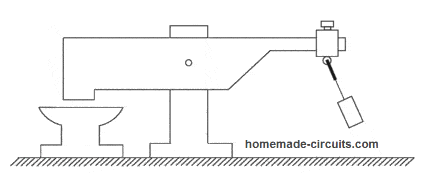

相同的想法，不同的配置!摆/杠杆，两级机械振荡器。
寻找步进电机:
1)。力
2)。摆重量
3)。低转速
很高兴分享模型的图片来验证。
谢谢
请回复!
谢谢凯文，如果可能的话，我一定会尝试设计你指定的概念，并在这里发布!
