该帖子解释了一个简单的低/正常电池电压状态指示灯电路，通过一个闪烁和一个恒定的LED，闪烁的LED表示正常状态，而固态指示灯警告电池电量不足。这个主意是艾尔弗先生提出的。
技术规格
嗨，我找到并建造了你的仅使用两个晶体管的低电池指示电路”
在你们的网站上，因为我在一个凸起的床上种植蔬菜，并已经竖起了12v的电栅栏，以防止蛞蝓和蜗牛吃我的植物。
为此，我使用了一个旧汽车电池，这是一个良好的充电。
低电量显示电路工作良好，但我必须把我的表跨越端子，以检查它是否仍在工作。
有没有办法增加第二个LED，它会闪烁，以表明有电源和工作?
谢谢
阿尔夫
设计

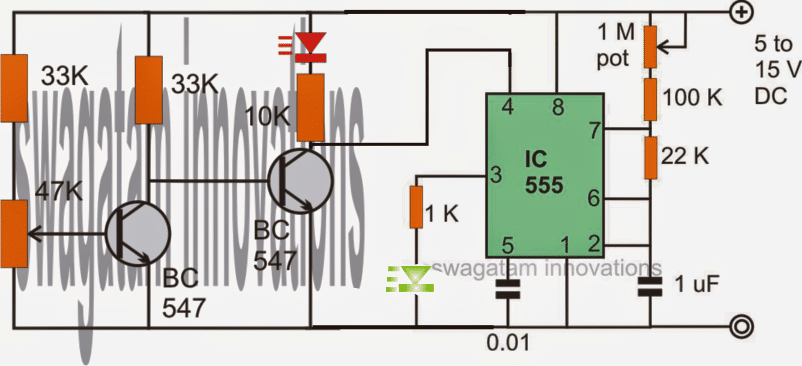

下图通过闪烁的LED指示灯显示了所提议的电池电压状态指示灯电路的电路配置。
左边的舞台使用了两个bts，是一个简单的低电池指示电路，当供电电压低于预先设定的阈值水平时，红色LED灯就会亮起来，由47K预设设置。
这一阶段已经进行了详细的说明在这里，你可能想了解更多的细节。
低电量指示灯，LED不稳定
低电池生产阶段只有低电压指示和有关领导照耀直到跌破设置的阈值水平,这可能会让用户继续猜测如果实际或电池的正常状态是好的,如果电池是正常。
为了满足上述结果，可以看到一个闪烁的LED指示灯附在低电池部分，使用我们的老同胞IC 555。
IC 555以其传统的稳定模式布线，因此连接的绿色LED产生闪烁效应，只要其复位引脚#4通过红色LED和系列10k电阻保持在一定的正电压水平以上。
直到没有达到设置的低阈值，IC的上面引脚被允许接收到指定数量的正电位，使绿色LED处于闪烁模式，这表明电池一切正常。
当红色LED开始发光，并得到强烈的照明，绿色LED完全关闭，使用户清楚的条件下，电池可能被认为是完全下来，并低于危险的低电压标志。
555级的闪光率可以根据用户的喜好适当调整1M锅。
解决低供应问题
对于低电压应用，IC 555阶段可能不能正常工作，因为它的最小工作电压为4.5V，在这种情况下，可以尝试以下配置。

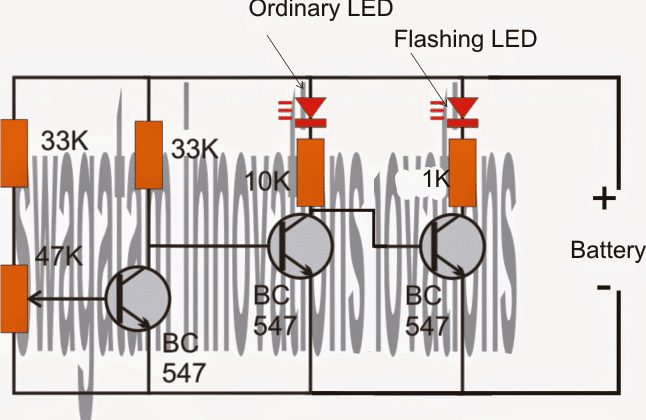

在这里，我们发现第三个BJT被添加到现有的舞台，它持有一个多色的RGB闪烁LED所需的指示(同样可以被一个简单的LED，如果闪烁效果不是必需的)。
得到的结果是相同的，当检测到低电压时，左边的LED会发光，直到这个情况发生，闪烁的LED会一直闪烁，表明电池正常运行。
改善电路结果
上面的电路有一个问题，可能不能正常工作，因为左边的LED会一直亮着，因为右边的BC547发射器导通了。

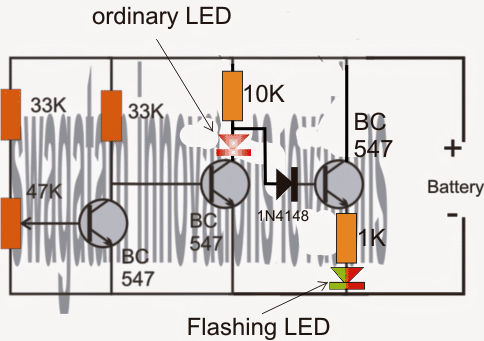

以下电路纠正了上述问题，并可用于实现所建议的闪烁LED电池状态指示完美无缺。
用Opamp升级电路

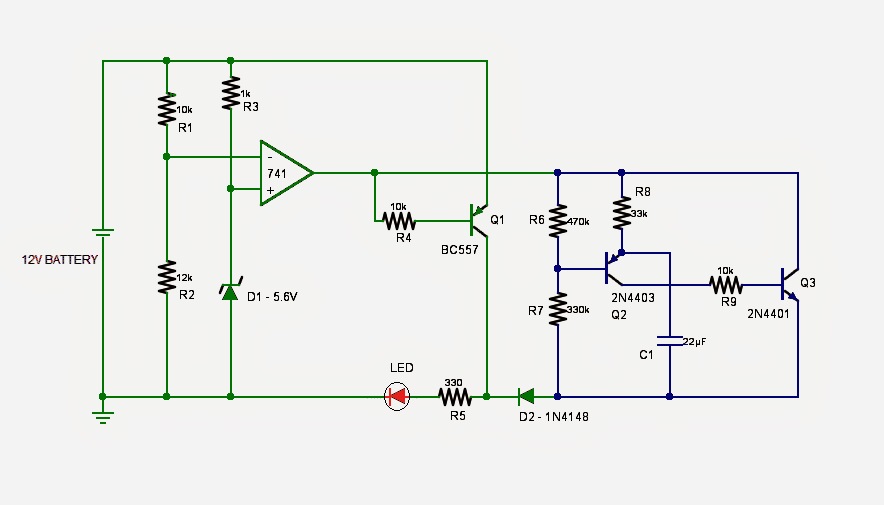

如果要使用单个LED来显示上述效果，可以尝试以下设计。Abu-Hafss先生设计并解释了这个想法。
这里介绍的电路有一个单LED，它:
电路操作
a)当指示灯持续亮起时，表示电源已接通，电池电量良好。
B)当闪光灯显示电池电量不足时
该设计非常简单，由两部分组成。在绿色部分，运算放大器741配置为比较器，及其相应组件使用齐纳二极管将电压与预设的参考电压进行比较。如果电压高于阈值，741的输出仍然很低，导致PNP Q1因此传导，LED持续通电。
一旦电压水平低于阈值水平，741的输出变高。这导致Q1停止导电，LED熄灭。同时，741的高输出也打开了闪烁电路的蓝色部分(建立在一对NPN和PNP晶体管)，这导致相同的LED闪烁。闪烁率可以通过改变R8和/或C1的值来调整。
或者，为了使闪光电路更紧凑，这条线路可以试一试。
你好，先生，请问你能帮我找到一个电路吗?如果电池在充电，LED会一直闪烁或闪烁，但当电池充满电后，LED会停止闪烁并亮起来，谢谢你，希望很快收到你的消息

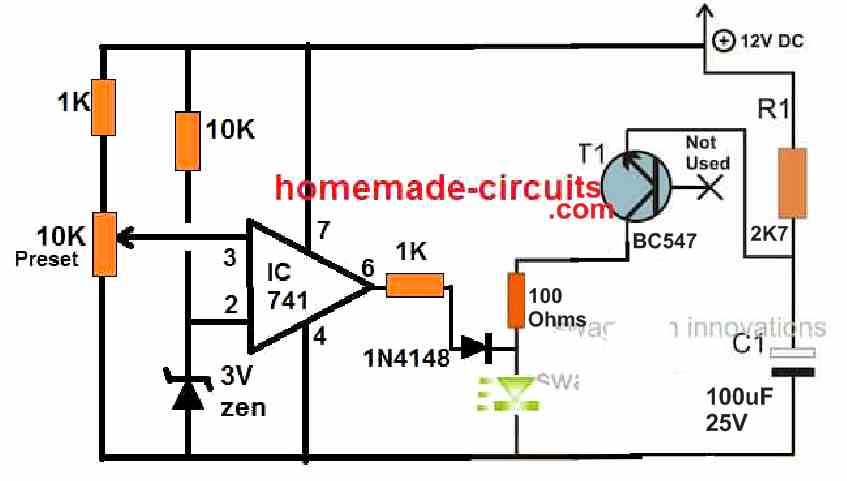

你好Daniel，你可以试试下面的电路，它会完全按照你的要求来做:
只需调整10k预设，这样在充满电池充电IC引脚#6变得高，并锁定LED持续照明状态。

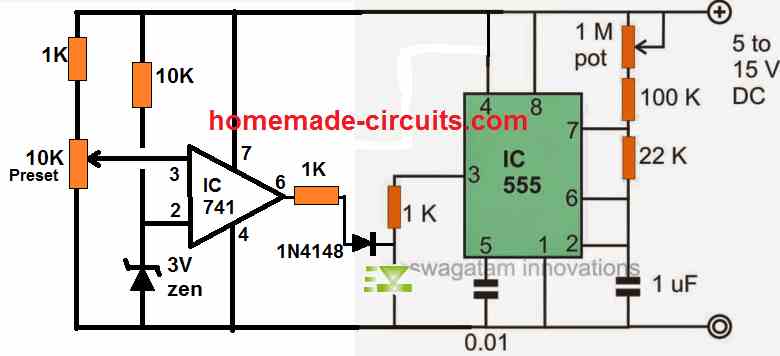

你也可以尝试以下想法:
问候swagatam,
在上面的高电压辉光和低电压闪烁电路中，我使用了晶体管bc557来代替2n4403和bc547来代替2n4401。我遇到的问题是LED发光的时间。你能解释一下吗?我做错了什么?
谢谢你！
你好，prashant，在上一个电路中，LED只有在741输出高的时候才会闪烁，所以请检查下门限741输出是否高了。
是的，BC557也可以，Q3使用BC547
赶快swagatam,
就像你说的，电路在低阈值上越来越高。但我的问题是，当电源通过闪烁电路时，led会发光。所以我想知道我犯了什么错误。事实上，我找不到我的错误，所以我想知道可能的错误，我可以做。请详细说明我可能的错误，以便我理解并改正。
谢谢你！
嗨，普拉尚特，那说明你的闪光电路坏了。请将它与741电路断开并单独检查……LED必须闪烁，如果它没有闪烁，那么您可能需要检查故障。
谢谢你，斯瓦塔姆，现在这条赛道运转得很好。
再次感谢你在电路方面的帮助。
很高兴它起作用了，普拉尚特，继续努力!
你好,
斯瓦塔姆，在这个电路里，我想用稳压器代替齐纳二极管。为达到低于2.7 v的低电压，闪烁。电压调节器(AMS1117)在这里工作吗?
在那个电路中，我移除R3 (1K)电阻。
请帮助我达到低压指示闪烁LED和高压发光LED电路的要求。
谢谢你！
你好，Prashant，它可以工作，但你可以简单地用相反方向的1N4148二极管替换zener来实现这一点。一个1N4148将允许您获得低至0.7V的固定电压，两个串联将提供1.4V，以此类推。
你好swagatam,
如你所说，我已经在电路中应用了二极管。我得到的问题是741输出高，但它的2.1 v，当闪烁电路工作的最小2.5v。所以当我到达741的2.7 v输入引脚时。LED没有获得足够的电压来闪烁。你能解释一下闪烁电路需要做哪些改变吗?
谢谢你！
prashant
你好Prashant,
是的，在2.1V时，3V LED将很难正常发光，在这种情况下，你可能需要使用外部电源的LED。
另一个问题是，IC 741将不能工作在2.7V也，我只是忘了这个。所以整个电路不适合3V及更低的电源。
只有当我们有单独的电压来操作741和LED时，电路才会工作。
嗨Swagatam,
谢谢你快速的回答。我很快就会尝试一下。
我有一个关于电源的问题。
我已经建立了一个触摸敏感电路和一个壶来调整灵敏度。
连接到我的实验室电源设置为12V，它工作得非常好。我可以调整灵敏度，这样我就不需要触摸触摸板来让它做出反应。即使在较低的电压(5V)，它也工作得很好。
当我尝试同样的电路与9V电池，我必须触摸触摸板，使电路反应。
我的实验室电源显示电路使用10毫安
你能给我解释一下为什么吗?
先谢谢你，
亨瑞克
由于亨瑞克,
任何市电供电都会有一些纹波内容在线路上，可能是这个纹波内容使您的电路有点不稳定，这反过来可能导致它更容易杂散场....然而，电池电压可能是非常恒定的，绝对没有纹波，这可能是允许电路更稳定和平静，并无反应的薄弱触发器....这是我的解释，不确定是否正确。
嗨Swagatam,
谢谢你分享你所有的电路。
在我的房车里，我添加了一个额外的12V汽车电池，当不在营地时为房车提供电力。
有没有办法显示电池是由汽车或电池充电器充电的?
最好的问候,
亨瑞克
感谢Henriks，你可以添加一个小值电阻串联与电池正极，并添加两个led并联到这个电阻。将极性相反的LeD连接起来，这样当电池充电时，一个LeD会发光，当电池被负载使用时，另一个LeD会发光。你可以把一个二极管和每个led串联起来，以提高它们的极性响应
电阻器的值可以用下面的公式计算
R = 3 × 10/电池AH
有没有办法让这些电路处理18伏而不是15伏的输入?谢谢你！
继续努力
18V也可以用于上述电路，除了IC 555将需要7812调节器在其pin8/4为12V稳压电源
我可以把(24003和2n4001)换成(BC547或BC556)或(BD140或BD139)或555定时器吗?
请比较设备的数据表值以获得正确的信息....;在数据表....中查找V, I规范
我建立了上面提到的电路，有2个led和3个bc547，并连接了一个12v电池，但问题是，左边的led总是发光，闪烁led只有在我调整47k预设时闪烁。我犯了什么错误?
使用可变电源代替电池，并施加11V的电路，现在调整47K预设，直到左边的LED发光。
现在慢慢增加电压到一些更高的点，可能是13V，并看到LED的响应，你会发现左边的LED关闭和右边的LED开始闪烁。
我已经建立了一个0-12v稳压电源lm317和12v铅酸电池。当我应用11v的指示电路，左边的led是不断发光和调整47k prest对led没有影响。我已经替换了闪烁的led与一个正常的led，但它不发光，但在我调整47k预设它发光，但左led als发光与它。
电路或调节过程中有问题，请先完成下面的设计，然后再进行闪烁LED stage。
//www.addme-blog.com/2013/05/low-battery-indicator-circuit-using-two.html
好了，我知道错在哪里了，左边的LED通过闪烁的LED晶体管的发射极找到了它的传导路径。
我会尽快找到补救办法并更新新图表，请在此之前将其保留。
我已经更新了修正后的图，请在你的电路中做相应的修改。
谢谢先生……
我来修改
如果我加一个12v齐纳二极管来代替1n4148二极管，它能工作吗??
不，您可以使用1N4007或任何其他类似的二极管。
