这篇文章讨论了一个简单的ESR计电路，它可以用来识别电子电路中的坏电容，而不需要从电路板上实际移除它们。这个想法是Manual Sofian提出的
技术规格
你有电沉计的原理图吗?技术人员建议我每次出现死回路时先检查电解液，但我不知道如何测量。
提前感谢您的答复。
什么是ESR
ESR(等效串联电阻)是一个可以忽略不计的小电阻值，通常会成为所有电容器和电感的一部分，并与它们的实际单位值串联，尤其是电解电容器，由于老化，ESR值会继续增加到异常水平，对所涉及电路的整体质量和响应产生不利影响。
某一特定电容器中ESR的发展可能会从低至几毫欧姆逐渐增加到高至10欧姆，严重影响电路响应。
但是以上解释的ESR不一定意味着电容的电容值也会受到影响，实际上电容值可以保持完好，但电容的性能会下降。
在这种情况下，一个正常的电容计完全不能检测到一个受高ESR值影响的坏电容，而一个技术人员发现电容器在电容值方面是OK的，这反过来使故障排除极其困难。
当普通电容表和欧姆表在测量或检测故障电容器中的异常ESR时变得完全无效，ESR表在识别这种误导设备时变得非常方便。
ESR和电容的区别
基本上来说，一个电容器的ESR值(欧姆)表明有多好电容器。
该值越低，电容的工作性能越高。
ESR测试为我们提供了电容故障的快速警告，与电容测试相比，它更有帮助。
事实上，当使用标准电容计检查时，一些有缺陷的电解液可能显示为ok。
最近，我们采访了许多人，他们不支持ESR的重要性，也不支持ESR与电容的区别。
因此，我认为有必要提供一段由Doug Jones(独立电子公司总统)撰写的著名杂志上的技术新闻剪辑。他有效地解决了ESR的问题。ESR是电容器对交流信号的有源自然电阻。
较高的ESR可能会导致时间常数的复杂性，电容升温，电路负载增加，系统整体故障等。
ESR会导致什么问题?
具有高ESR电容的开关模式电源可能无法最佳启动，或者根本无法启动。
由于高ESR电容，电视屏幕可能从侧面/顶部/底部向内倾斜。它还可能导致二极管和晶体管过早失效。
所有这些以及更多的问题通常是由具有适当电容但ESR大的电容器引起的，不能作为静态数字检测，因此不能通过标准电容表或直流欧姆表测量。
ESR只有在交流电连接到电容器或电容器的介电电荷不断切换状态时才会出现。
这可以看作是电容器的总同相交流电阻,结合电容器引起的直流电阻,直流电阻的互连与电容器电介质,电容器的板阻力和介电材料的同步交流电阻在一个特定的频率和温度。
所有导致ESR形成的元件都可以看作是一个电阻和一个电容串联在一起。这个电阻并不是真正存在的物理实体，因此直接测量“ESR电阻”是不可行的。另一方面，如果有一种方法可以帮助修正容性电抗的结果，并且考虑到所有电阻都是相的，那么就可以使用基本的电子公式来确定和测试ESRE = I x R!
更新一个更简单的替代方案
下面给出的运放电路看起来很复杂，毫无疑问，因此经过一些思考后，我可以想出这个简单的想法来快速评估任何电容的ESR。
但是为了这个，你必须先计算理想情况下，特定电容器拥有多少电阻，使用以下公式:
Xc = 1 / [2(pi)fC]
- 式中Xc =电抗(欧姆电阻)，
- π= 22/7
- f =频率(在这个应用中取100hz)
- C =电容值，单位为法拉
Xc值将给出电容器的等效电阻(理想值)。
接下来，通过欧姆定律找到电流:
I = V / R，这里V将是12 x 1.41 = 16.92V, R将被Xc代替，由上式得到。

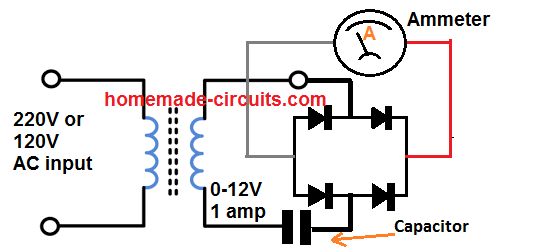

一旦找到电容器的理想额定电流，就可以用下面的实际电路将结果与上述计算值进行比较。
为此，您将需要以下材料:
- 0-12V / 220 v变压器
- 4二极管1 n4007
- 0-1安培FSD移动线圈表，或任何标准电流表
上面的电路将提供关于电容能够通过它传递多少电流的直接读数。
记下从上述设置中测量的电流，以及从公式中得出的电流。
最后，再次使用欧姆定律，来评估两个电流(I)读数的电阻。
R = V / I，其中电压V将是12 x 1.41 = 16.92，“I”将按照读数。
快速获取电容器的理想值
在上面的例子中，如果你不想进行计算，你可以使用下面的基准值来得到一个电容器的理想电抗，进行比较。
根据公式，1uf电容在100hz时的理想电抗约为1600欧姆。我们可以把这个值作为标尺，通过下面所示的简单的逆交叉乘法来计算任何想要的电容的值。
假设我们想要得到10uF电容的理想值，很简单:
1/10 = x / 1600
X = 1600/10 = 160欧姆
现在我们可以将这一结果与用欧姆定律求解电流表电流的结果进行比较。不同之处将告诉我们关于电容器的有效ESR。
注:公式和实际方法中使用的电压和频率必须相同。
使用运放制作简单的ESR计
当对旧的电子线路或单元进行故障排除时，ESR计可用于确定可疑电容器的健康状况。
此外，这些测量仪器的好处是，它可以用来测量电容器的ESR，而不需要移除或隔离电容器从电路板，这对用户来说很容易。

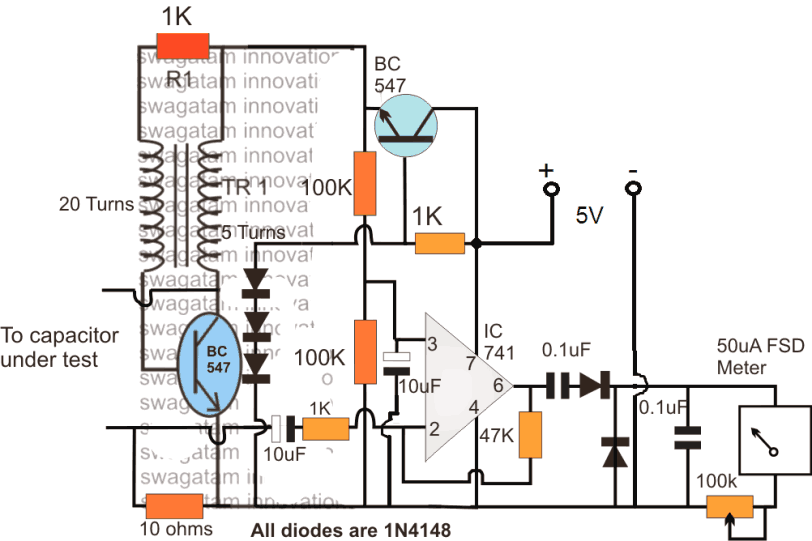

下图显示了一个简单的ESR测量电路，它可以被构建并用于所建议的测量。
线路图
它是如何工作的
电路可以通过以下方式理解:
TR1与附加的NPN晶体管形成了一个简单的反馈触发的阻塞振荡器，以一些非常高的频率振荡。
振荡在变压器的5匝次级电压上产生比例大小的电压，并且这种感应的高频电压被应用到电容器上。
opamp也可以看到与上述低压高频馈电连接，并被配置为电流放大器。
没有ESR或在新的好电容器的情况下，仪表被设置为指示一个满刻度的偏转，指示跨越电容器的最小ESR，对于具有不同数量的ESR水平的不同电容器，该偏转按比例下降到零。
较低的ESR导致相对较高的电流通过opamp的逆变传感输入产生，相应的在仪表中显示出较高的偏转程度，反之亦然。
上层BC547介绍了晶体管作为常见的集电极电压调节器阶段为了操作振荡器阶段较低1.5 V,周围的其他电子设备电路板电容测试下保持在零压力从ESR测试频率计。
该仪表的校准过程简单易行。保持测试引线短在一起，uA表附近的100k预置被调整，直到在表盘上实现满刻度偏转。
在此之后，如本文前一节所述，不同的ESR值较高的电容器可以在相应偏转度较低的仪表中进行验证。
变压器是建立在任何铁氧体环，使用任何细磁铁线与所示的匝数。
另一个简单的ESR测试与一个LED

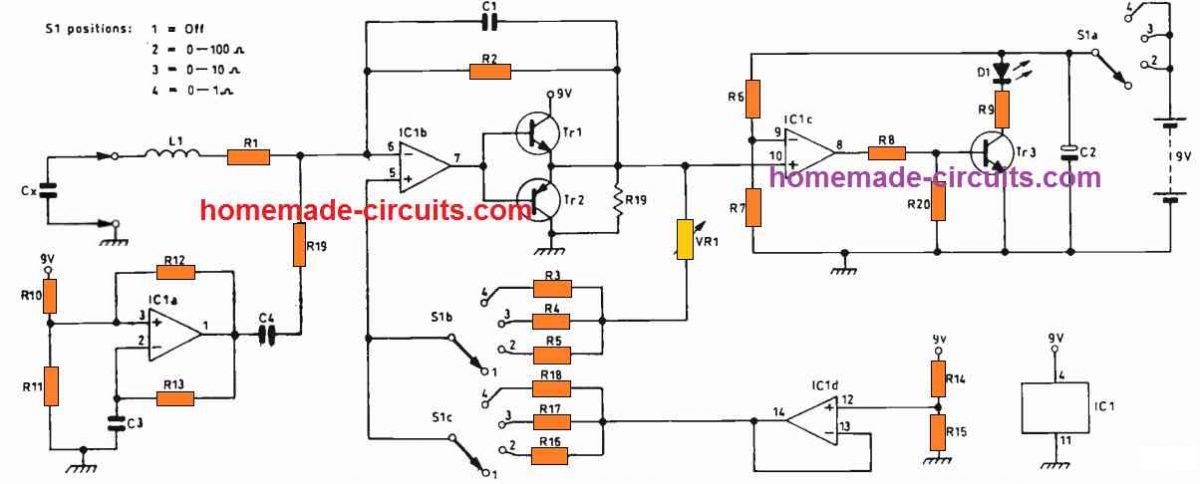

该电路提供一个负电阻，以终止电容器的ESR测试，创建一个连续的串联谐振通过一个固定电感。下图为esr仪的电路图。负电阻由IC 1b产生:Cx为待测电容，L1为固定电感。
基本工作
罐VR1有利于调整负电阻。要进行测试，只需一直转动VR1，直到振荡停止。一旦完成，就可以通过VR1刻度盘后面的刻度来检查ESR值。
电路描述
在没有负电阻的情况下，L1和Cx就像串联谐振电路一样工作，L1的电阻和Cx的ESR抑制了串联谐振电路。这个ESR电路将开始振荡，一旦它通过电压触发器供电。IC1的功能类似于振荡器，产生以Hz为单位的低频方波信号输出。这个特殊的输出被区分以产生触发附加谐振电路的电压尖峰(脉冲)。
当电容的ESR随R1的电阻随着负电阻终止时，振铃振荡变为恒振荡。这随后打开了LED D1。一旦振荡由于负电阻的下降而停止，就会导致LED开关断开。
检测电容短路
如果在Cx检测到一个短路电容，LED照明与增加的亮度。在谐振电路振荡期间，LED只通过波形的正边缘半周期打开:这导致它仅以其总亮度的50%点亮。IC 1d提供半电源电压作为IC1b的参考电压。
S1可用于调整ICIb的增益，从而改变负电阻，以实现宽ESR测量范围，跨越0- 1,0 -10和0-100 Ω。

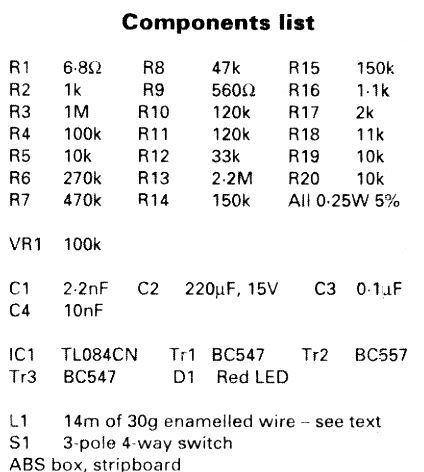

零件清单
L1建设
电感L1是通过直接缠绕外壳内部的4根柱子制成的，这4根柱子可以用来拧线路板的角。
匝数可达42匝，采用30 SWG超漆包线。创建L1，直到在绕组两端有3.2欧姆的电阻，或电感值约为90uH。
导线厚度不是关键，但电阻和电感值必须如上所述。
测试结果
根据上面描述的绕组细节，在Cx槽中测试的1,000uF电容应该产生70 Hz的频率。一个1pf电容可能会导致这个频率增加到大约10 kHz。
在检查电路时，我通过R19上的100nf电容连接一个水晶耳机来测试频率水平。方波频率的滴答声可以很好地听到，而VR1被调整到远离导致振荡停止的位置很远的地方。当VR1被调整到它的临界点，我可以开始听到一个低电压正弦波频率的纯声音。
如何调整
取一个额定电压至少为25 V的高等级1,000µF电容器，并将其插入Cx点。逐渐改变VR1，直到你发现LED完全关闭。将锅刻度盘后面的这个具体点标为0.1 Ω。
接下来，将已知的电阻串联到现有的Cx测试，将导致LED点亮，现在再次调整VR1，直到LED刚刚关闭。
此时用新的总电阻值标记VR1刻度盘。在1Ω范围上使用0.1Ω的增量，在其他两个范围上使用适当更大的增量，这可能是非常可取的。
解释结果

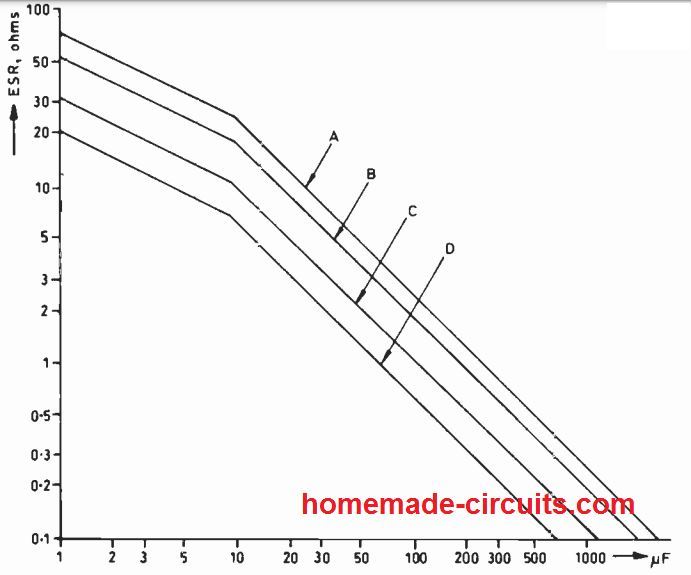

下图显示了标准的ESR值，根据制造商的记录，并考虑到在10 kHz计算的ESR通常是在1 kHz测试的1 / 3。10V标准质量电容器的ESR值比低ESR的63V电容器高4倍。
因此，当低ESR型电容器的ESR下降到与典型电解电容器非常相似的水平时，其内部升温条件将增加4倍!
如果你看到测试的ESR值大于下图所示值的2倍，你可以假设电容器不再处于最佳状态。
不同电压等级的电容器的ESR值将在图中适用的线之间。

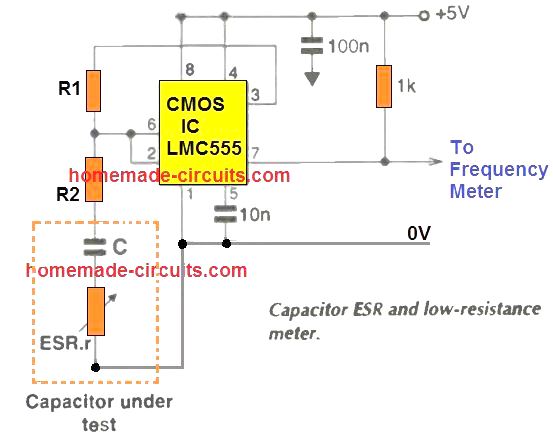

ESR仪表使用IC 555
不是很典型，但是这个简单的ESR电路是非常精确和容易构建的。它采用非常普通的组件，如IC 555, 5V直流源，少数其他无源部件。
该电路由CMOS IC 555构成，其占空因数为50:50。
占空比可以通过电阻器R2和r改变。
即使是在r值的一个小变化，对应的ESR电容的问题，导致一个重大变化的输出频率IC。
输出频率由公式求解:
f = 1 / 2CR1n(2 - 3k)
式中C为电容，R由(R1 + R2 + R)构成，R为电容C的ESR, k定位为等于:
k = (R2 + r)/ r。
为了保证电路正常工作，因子k值不能大于0.333。
如果超过这个值，IC 555将进入一个不受控制的振荡模式，在一个极高的频率，这将完全由芯片的传播延迟控制。
你会发现IC的输出频率呈指数增长，增加了10X，响应因子k从0增加到0.31。
当它从0.31进一步增加到0.33时，导致输出频率又增加了10X量级。

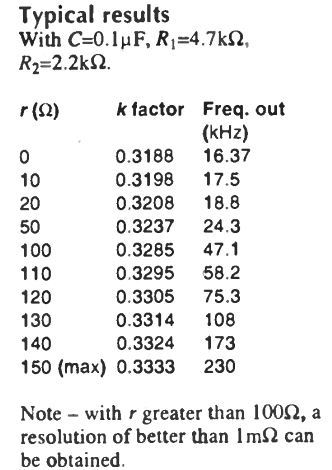

假设R1 = 4k7, R2 = 2k2，最小ESR = 0，对于C, k因子应该在0.3188左右。
现在，假设我们有100欧姆左右的ESR值，将导致k值增加3%在0.3286。这迫使IC 555在r = ESR = 0处以3倍于原始频率的频率振荡。
这表明，随着r(ESR)的增加，IC输出频率呈指数增长。
如何测试
首先，您将需要校准电路响应使用高质量的电容器与可忽略ESR，并有一个相同的电容值需要测试的一个。
同时，你应该有一些精确值从1到150欧姆的各种电阻。
现在，画一个图输出频率和r对于校正值，
接好需要测试的电容进行ESR测试，通过比较相应的IC 555频率与图中对应的值，开始分析其ESR值。
为了确保较低ESR值(例如低于10欧姆)的最佳分辨率，同时也为了消除频率差异，建议在被测电容的串联上增加一个10欧姆到100欧姆之间的电阻。
此外，所使用的电源必须非常优质电源与监管。带有7805 IC稳压器的9v电池是最合适的。
一旦从图中得到了r值，你只需从这个中减去固定的电阻值r得到ESR值。

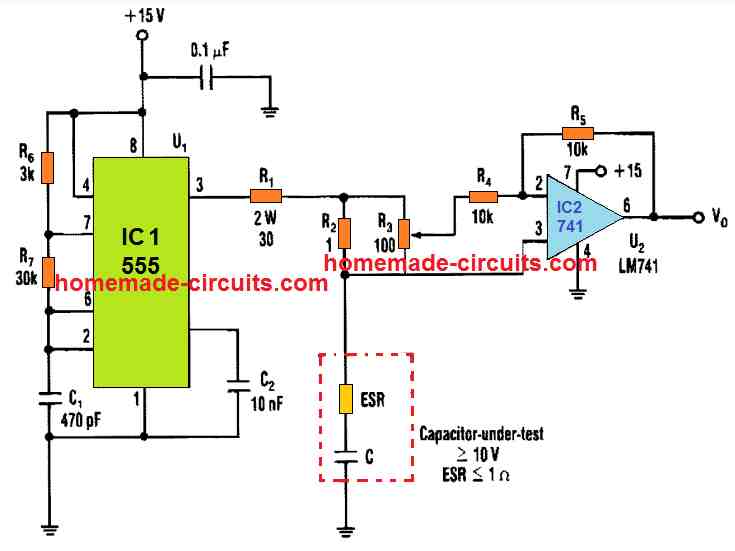

IC 555 ESR仪表设计#2
通过该电路和良好的交流电压表可以计算出电容器的等效串联电阻(ESR)。IC1的工作原理类似于50 kHz的方波发生器。
它通过R1和R2在被测电容器内部推动大约±180 mA的电流波形。当锅R3被调整为正确的电阻时，“等效串联电阻”上的电位降被反相放大器(IC2)准确地终止。因此，Vo是真正的电容电压，它是通常在输出Vo处产生的最低电压。
为了获得交流电压读数，您将不得不微调R3，直到您找到Vo输出的最小电压。接下来，看看电位器的位置，将它与R2的值相乘，在这个例子中是10欧姆。
乘积的结果将等于电容器的ESR。7.5 v用于对被测电容器进行偏置，因此低于此电压的电容器不能用该ESR计电路进行测试。
通过修改R2值，我们可以升级电路，增加ESR测量范围。尽管如此，对于较小的R2值，放大器电平必须较高，以使R2上的电压降公平。这可能需要某种形式的中间缓冲阶段。
该电路适用于100 μ F以上的电容。当电容器尺寸越小，纹波电压越大，精度越低。
