该柱子介绍了如何制作电子听诊器放大器电路，以实现正在诊断出的心跳的响亮的声音再现。本文还揭示了通过无线电路在手机内应用的相同程度。ankit博士要求这个想法。
主要的需求
- 我想请你帮我弄一下“电子听诊器”的电路。
- 意义—普通听诊器是用来听呼吸声和心音的装置。一个中空的橡胶管一端连接到一个圆盘状的隔膜(放置在病人身上)，另一端连接到听者的耳朵上，呈Y形。
- 随着呼吸和心脏声音产生轻微的振动，这些使隔膜振动，然后声音在盘中被放大并通过管可听到另一端。
- 在医院里，经常会有其他设备的噪音，因此听诊器发出的微弱声音有时听不见，听者会错过重要的诊断。
目标是：
- 电路要求拿起声音振动膜片的听诊器和把它转换成电子信号,再放大,通过扬声器可以听到足够响亮,不需要连接到耳朵,没有声音是错过了(即使是缺乏经验的从业者)。
- 所使用的电池可以是小的轻量级4.5V或6V（如在可充电LED焊炬中使用的电池）或通过移动电源组，因为听诊器必须便携且易于携带避免壁插座连接进行电源。
- 作为这个电路的改进-如果可能，电路可以通过android手机直接获得功率，如果可能，输出信号可以在android屏幕上以图形的形式显示出来。
- 由于与耳朵没有直接接触，这也将防止耳朵的交叉感染，当多个用户使用一个听诊器时，有时会发生。
设计
心跳的声音可能极为弱，因此在没有最小合适的装置（例如听诊器）的情况下都不能听到。
听诊器是一种依赖于拾取和将空气振动通过管子转移到用户的耳朵中的基本装置。
当心脏靠近心脏所在的胸腔时，听诊器感应横膈膜上的心脏跳动引起振动，横膈膜运动使管内的空气柱形成相应的推拉振动运动
这肯定意味着即使心脏产生的空气振动或内心产生的声音振动可能很小，但是在没有电气设备的帮助下听到足够响亮，这意味着声音可以使用音频放大声音放大器，因为如果赤裸的耳朵可以听到这些微小的振动，所以放大器MIC可以。
扬声器产生心跳
为了通过扬声器再现声音，需要显着放大信号，并且在该过程中也必须适当地处理以去除任何相关的干扰。

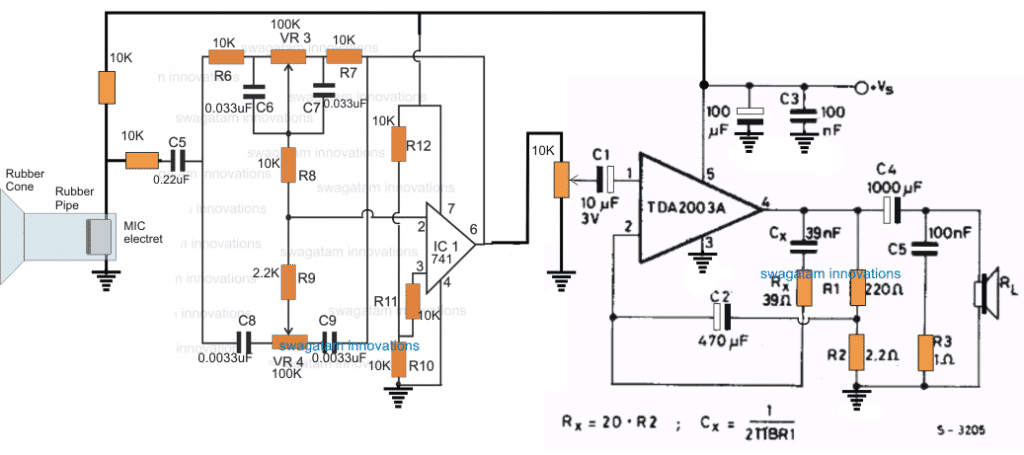

所提出的电子听诊器放大器的电路图是使用两个阶段设计的，其中一个由Opamp基音控制电路和集成的适当放大器级组成。
音调控制阶段围绕Opamp 741构建，并且在相关的RC网络和盆的帮助下构建。上部锅控制低频限制，而下锅用于控制上频率限制。这两个盆都可以适当地设置，以实现最佳的声音清晰度。
除了声音处理，opamp级还充当一个前置放大器，将非常低的心跳脉冲振幅提升到适合功率放大器输入的水平。这使得功率放大器能够在要求的最小可检测水平以上拾取信号，并将其在扬声器上进行最佳放大。
MIC作为主传感器
该电子听诊器电路的主要传感级由驻极体MIC组成，可以看到通过RC网络配置在音调控制级的输入端。
为了使MIC感测微小的心跳信号，MIC用橡胶管封闭在橡胶管内，橡胶漏斗如口开口。
这个漏斗状的开口应该被卡在病人的胸腔上，就在心脏区域的上方，这样MIC就可以检测集中的心率声音，并将其转换成每分钟按比例跳动的电脉冲。
由于低通和高通滤器罐的设置，opamp电路响应这些信号并适当地进行适当处理。
最终信号被施加到围绕TDA2003放大器电路配置的功率放大器的输入，该电路能够通过8欧姆扬声器产生强大的10瓦的放大。
在741输出和TDA输入之间的锅决定了声音的音量，并可以为相同的调整。
您也可能想学习建设蓝牙听诊器电路
更简单的选择(使用无线调频发射机)
在请求中，我们也看到提到了android手机兼容单元，这是很难使用上述电路实现的，因为该电路的最小工作电压可以超过12V，所以使用现有的手机电池无法轻松操作
一种更简单的方法来实现具有手机的电子听诊器放大器功能的方法是实现无线。
一种小型调频发射机电路可以使用并放置在病人的胸部附近，任何装有调频收音机的手机都可以清晰地听到或记录心脏搏动的声音，而调频收音机通常都包含在所有标准手机中，无论其复杂程度如何。
如前所述在先前讨论中所提出的建议，MIC需要适当地封装在管道/漏斗状的外壳内，使得MIC对其他形式的扰动变得无法察觉。
一旦心脏跳动被记录在android手机内，这可以很容易地与一个合适的应用程序转换成图形格式，并使患者心脏状况的更科学的评估。

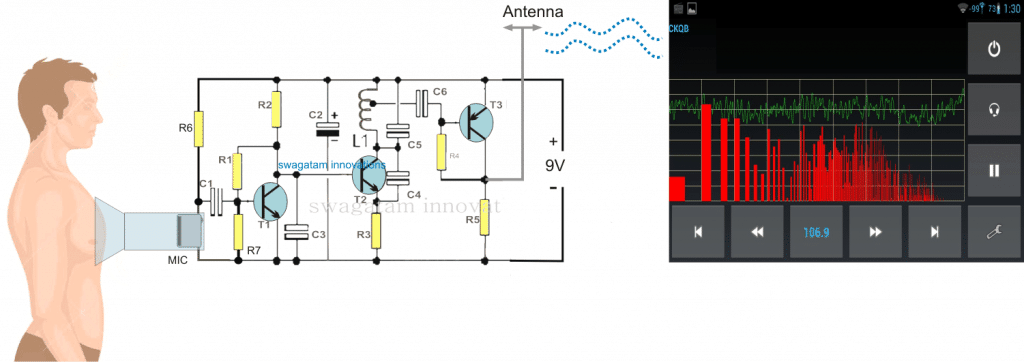

可以从下图中理解设置的无线听诊器放大器电路
零件清单
- R1 = 1M，
- R2 = 2 k2,
- R3 = 470欧姆，
- R4 = 39K，
- R5 = 470欧姆，
- R6 = 4K7
- R7 = 270克
- C1 = 0.1 UF，
- C2 = 4.7 uF，
- C3，C6 = 0.001UF，
- c4 = 3.3pf，
- C5 = 10 pf,
- C7 = 100uf / 16V
- D1 ---- D4 = 1N4007
- l1 =看文字
- T1，T2 = BC547B，
- T3 = BC557B
- TR1 =变压器，0-9V，100mA
Jan先生的反馈
我已经建立了这个项目，它适用于正常的放大器，但它不足以挑选任何心跳。
关于我如何使这更敏感的任何建议？您的帮助将非常感谢。
解决电路查询

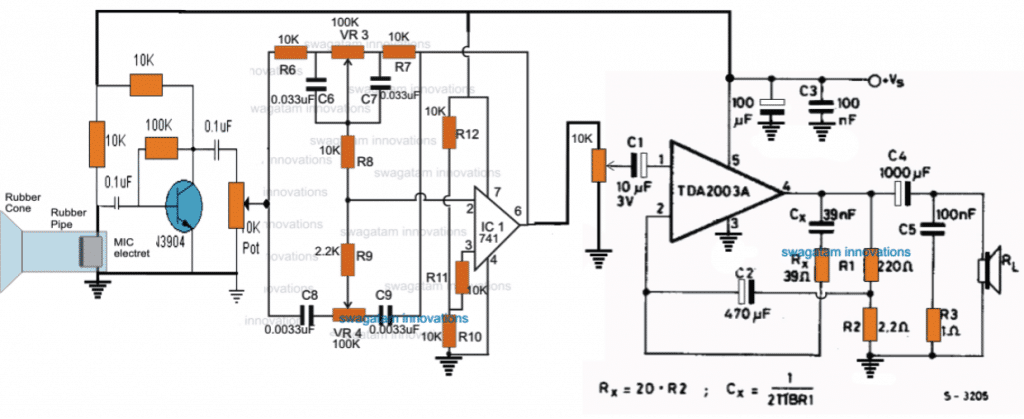

我的回应：上述设计需要正确优化，以获得最有利的结果，但是为了增强最大结果，可以在C5中引入晶体管MIC前置放大器，如下图所示，这应该是希望使提出的电子听诊电路极其敏感，使心跳变得大声听到。
简:
谢谢你的最新消息。
我已经改变了，必须承认它更敏感，虽然我仍然无法清楚地拿起心跳。我认为这个问题可能是麦克风。
问题：所有驻极体麦克风或多或少相同或者你得到一些更敏感的东西吗？
分析电路结果
谢谢你，
驻防MIC与其规格相似，除非该装置有故障或意外地重复的低质量件，否则它们会表现相同。
我认为你需要微调电路，以获得来自输出的适当最佳响应。首先，必须用耳机更换扬声器，以便初始低未优化的声音在我们的耳朵中略微听到。
一旦你掌握了声音，你就可以开始调整低音高音罐，直到耳机中最有利的声音可用，后来一旦音频是完美的耳机可以用扬声器更换耳机。
如果您发现现有的低音高音阶段不足，则可以使用以下10级均衡器更换它，并获得10级Optimzation Control的访问。
//www.addme-blog.com/2013/06/10-Band-Graphic-Qualizer-Circuit-for.html.
致以最亲切的问候。
警告：该概念尚未验证其准确性和可信度，提交人没有以任何方式认可使用此电路进行严重的心脏诊断。在实际上在患者身上使用解释的电路之前咨询合格的医疗人员。

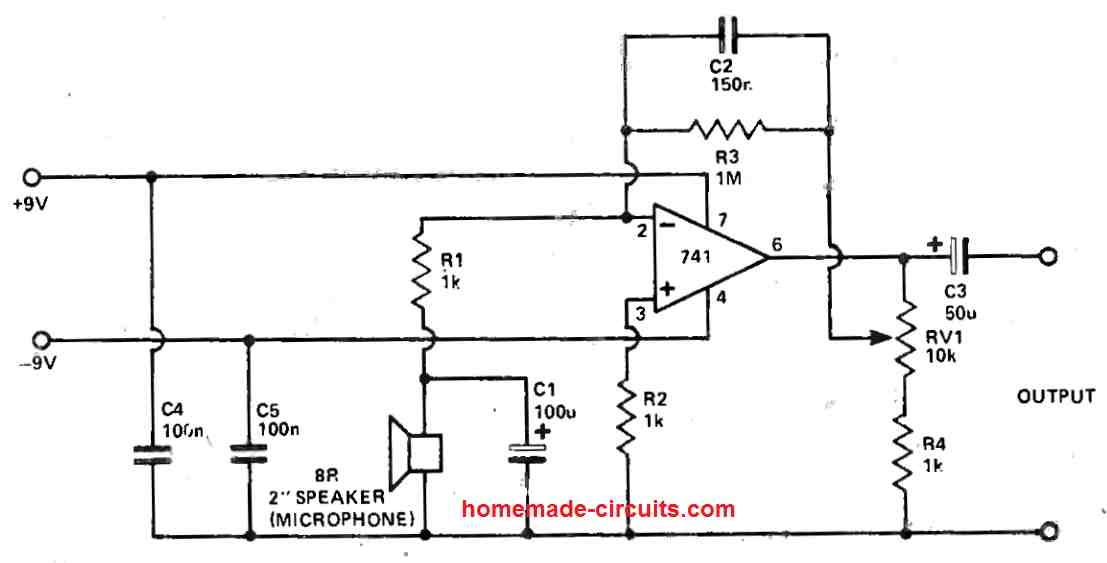

在扬声器上听心跳
如果连接到音频放大器，则这是直接电路，使您可以听到心跳。OP AMPS的低频增益通过R1和R3调整，以及VR1和R4。预设VR1使得通过60-80 dB的范围进行调整的增益。
C1和C2产生一点低频切割，降低50Hz拾取，而电容器C4和C5由于电路的高增益而减轻了不稳定性的问题。
电路的输出必须连接到输入的输入音频放大器其中必须包括低音调整功能。低音罐必须调整到一个高点，以获得最好的心跳声音响应。
先生，你几乎用自己尝试了最后一条电路吗？它能正常工作吗?
先生，你自己试过这个电路吗?它能正常工作吗?PLZZ也上传了视频，让我们更容易理解
我们应该用9v还是更多?plzzz回复
你也可以使用9V或12V，最好是电池
电路是一个敏感的放大器，如果完成步骤明智并正确，将工作......
如果我想把心脏或肺的声音通过GSM网络发送到麦克风中，在电话中可以改变什么?
你只需要将放大的输出信号从处理器输入到GSM的输入端口，最好是通过光耦合器来实现。
在我看到这个网站之前，我做了类似的东西。我将驻极体麦克塞特放在扩大的Steth中。管距离常规STETH约6英寸。头（称胸部）。隔膜非常薄。我可以听到一个非肥胖的人的S1和S2心脏声音，特别是如果头部被压在胸骨上，就略微向左压。当然它并不像呼吸声一样响亮。
请注意:这需要很大的放大，你会拾取到地面噪音。
感谢您的更新，是放大级别需要极高，以大声检测心脏跳动，但是通过在上面的图中结合在MIC之后的可变低通滤波器如上图所示，可以消除背景噪声被调整以获得最佳的反应！
是的，你需要更多的放大(我有四个放大级)。代替LM741，你应该使用像TL082这样的双opamp。我的放大器非常小，在亚马逊上可以找到的小电路，只需要3或4伏电压。
我把低通和高截滤波器放在每个放大器级之间。此外，这是易于反馈，因此，耳机是一个更好的选择。此外，我把一个2欧姆电阻串联输出，因为可能过度驱动微型耳机。
感谢您的宝贵意见詹姆斯，欣赏它。
制作听诊器放大器电路
你好Swagatam，
向你问好，
我有些时候修复了我的机械手表，并且很乐意听到手表的节拍，但遗憾的是，手表的节拍小于30dB，是否适合我的应用程序，我尝试过几次电路使用TBA820M，但可悲的是没有帮助。
感谢和问候
你好帕特里克，是的，是的。只要你的耳朵能够听到节拍，那么MIC也会，并将其放大到所需的水平，
TBA820之前必须有麦克风前置放大器，然后输出将听到。
谢谢你，Swagatam，我已经把前置电路连接到放大器上，但输出非常微弱。因此想试试上面的电路。
没有问题帕特里克，在这种情况下，您可以使用更高的功率额定放大器，例如TDA2003 Wit您的前置放大器，或者可能是甚至是一个LM386安培可以尝试增益为200
