本文讨论了一种简易的自行车闪光安全照明灯电路
在很多情况下，当我们碰巧在晚上走在路上时，很正常地会遇到只有在步行距离内才能看到的骑自行车的人。
如果你是一个自行车爱好者，喜欢在黑暗或夜晚散步，这个骑车人的安全照明电路可以非常有用，因为它很容易被观察到。
电路操作
我们已经观察到设计是基于两个集成电路555和12二极管led红色，但我能够修改设计只使用555。有了这个特别的新制作，很容易就可以加倍2组设计。发光二极管(见图)确实不会持续相同的时间，但这不会造成太多问题。
自行车安全灯电路的操作细节
只利用一个电路555，它可以配置为一个稳定的多谐振荡器(有一个方波)的操作。
这个电路将有两组，每组6个led。
顶部的6个led组将在555输出低(约0.75伏)的任何时候点亮，顶部的组可能会在555输出高(约8.4伏)的任何时候点亮
这种交替的光的运动是非常壮观的，很难忽视夜晚。
led可以以各种不同的可选方式放置:
-如图所示两排led，
-两排led，因此第一组是亮的，但有3个上3个下，然后在第二组，等等。
这种电路是为PP3 9伏电池而设计的

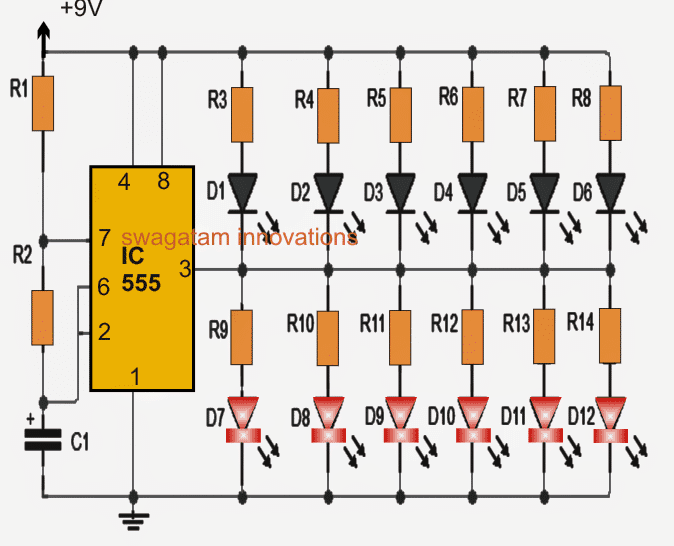

线路图
所讨论的自行车安全灯零件清单
IC1: 555定时器
D1 ~ D12:红色led 5mm
R1: 10 k电阻
R2: 100 k电阻
R3到R14: 1K 1/4瓦特
C1: 10 uf / 25 v
