您可能已经在许多不同的网站上读过这个有趣的想法。它是关于将DEAD CFL转换为时尚LED管灯电路。在此帖子中，我们使用更多详细信息了解程序。
你扔了多少次死者或过度使用过错的CFL单元进入灰尘箱？好吧，我们经常这样做，每当我们找到我们的一个家庭CFL灯不再照亮或暗中照亮。
你会感到惊讶地知道灯具内的电路实际上从不吹或变弱。它是被黑色的管部分，无响应。这意味着大多数丢弃的CFL单元的电路永远不会出现故障，并且可以通过一些其他方式再循环。
对于一个门外汉来说，这可能看起来很困难....其实很简单。节能灯的灯管部分可以简单地用led代替，并重复使用以获得与你以前使用的节能灯相同的照明。几乎是一样的。
让我们了解程序。
如何将节能灯转换为LED灯泡
找到一个死亡的CFL单元，非常小心地打开盖子，从较低的杯型外壳上容纳管。
你必须非常小心地使用螺丝刀设备，确保你在这样做的时候不会损坏内部电路。
如果您发现难以将螺丝刀末端插入关节开口，请使用精细的钢锯，通过锯出来使开口宽。现在，您可以使用螺丝刀强制打开盖子。
这将立即暴露内部电路和连接。

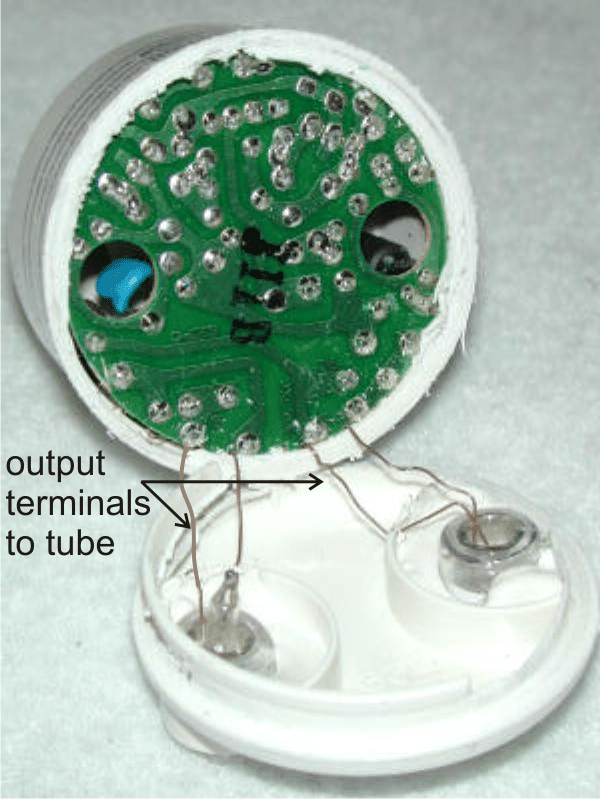

你会发现管子的两端与一对导线连接，并通过细导线连接到线路板上排成一行的四个点。用狙击枪切断这些连接，这样管子部分就会从电路板上分离出来。

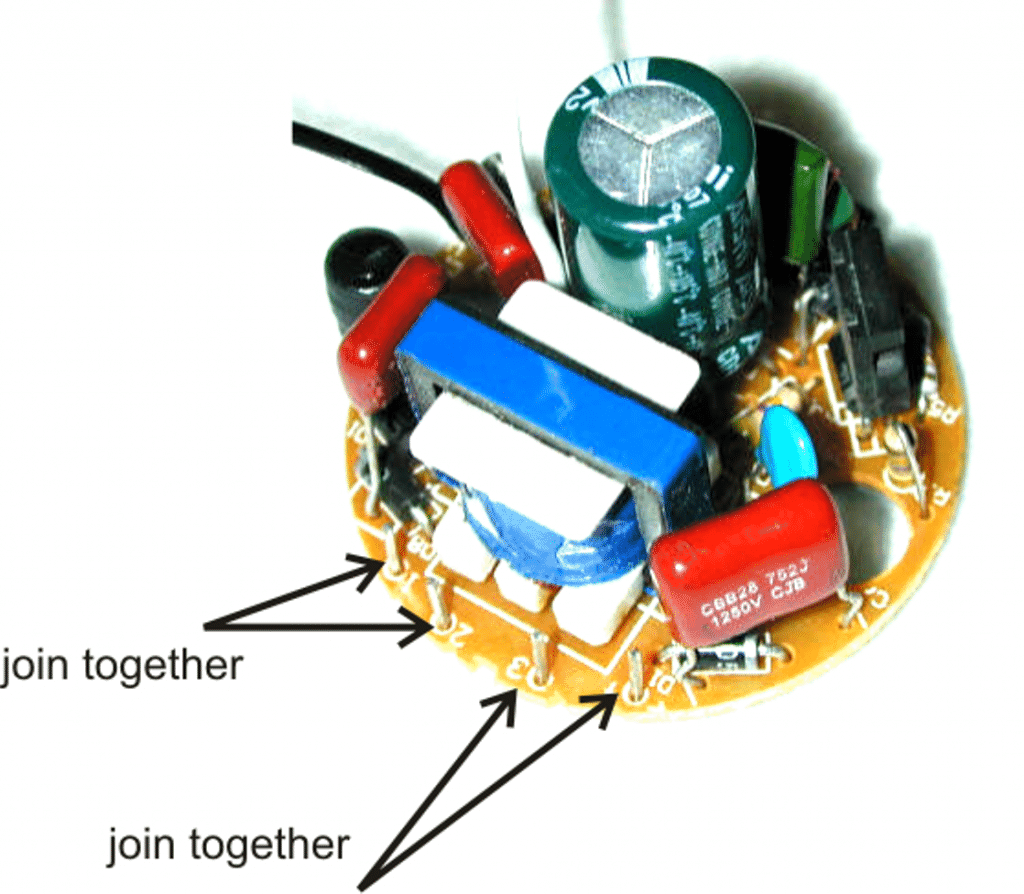

将上述端子从两端连接起来，这样只有两个端子作为输出结束。

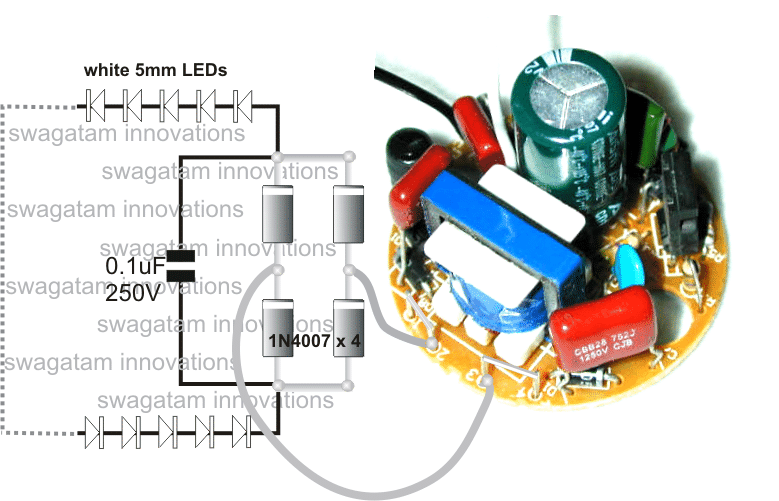

然后用4个1N4007二极管建造一个桥式整流器，并将其连接到如图所示的上述端子上。
现在通过一个合适的支架和插头装置将上述系统连接到市电，并检查上述连接整流器的输出电压。
应该是100到150伏的直流电。
你刚刚把一个失效的节能灯变成了一个小型的无变压器电源，非常适合发光二极管(白色)。
现在是LED组装部分，可以按照以下方式构建:
为了计算出在上述单元的输出电压中可以容纳的led数量，我们需要将测量的电压除以3.3V。假设测量的电压是120V，除以3.3会得到大约36(数字)。
使用导出的led数量，并将它们与一个5欧姆，1/4瓦的串联电阻串联。
完毕！现在只需将LED组装端端子与改进的CFL电源的桥接器输出“。
您可以通过向系统提供市电供应....来测试系统led会发出耀眼的光芒。
现在适当地固定组装，使CFL电路进入其原来的灯座，而led可以集成到灯座上的一个合适的矩形类型的盒子，或根据用户的偏好在任何其他装饰柜内。
警告:这个想法是基于一个类似的电路发表在另一个网站上，它没有被作者证实。
该电路没有与市电隔离，因此在无市电、有动力的位置是极其危险的。
另一个想法
如上所述将吹入CFL转换为LED灯的方法看起来不必要地复杂和风险。更好的和万无一失的技术将从CFL PCB中挽救一些有用的部件，然后应用它们以构建简单的Tranformerless LED驱动器。
可以从以下解释中学习需要提取的部件。
通常，你会发现一些PPC电容器存在(看起来像口香糖)，检查值，并挑选一个有最高的价值，在terms佛罗里达大学还有电压值。
电压更为重要，并确保所采摘的一个被评级高于家庭AC的供应值。因此，如果电源AC为220V，则电容器应高于250V，同样。
接下来，去除电解形式的滤波电容器，以及桥式整流器上的4个二极管。

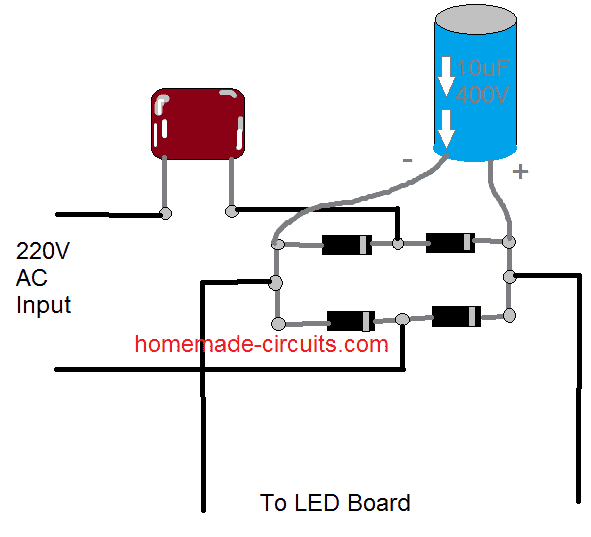

收集这些脱焊品后，在以下原理图的帮助下将它们返回单独的条带或通用板块：
建立此内容后，可以删除其余部分和CFL PCB，我们不再需要它了。
在此之后，获取大约50个20mA的led，最好是如下所示的SMD类型，并将它们串联在一个圆形PCB上。
最后将该系列LED总成的+/-端与上述解释的电源电路的“LED板”点连接。
将220V输入输入到电容式电源，看着LED炫目地亮起来。
就是这样，你刚刚把一个死气沉沉的节能灯变成了一个高亮度的LED灯泡。将整件东西包裹在CFL盒子里，并将PCB适当粘上，将其插入家庭灯泡交流插座中作为首选用途
注意：LED的数量有意地选择为50no，以获得增加的亮度和更好的浪涌控制。
请记住，我们假设输入PPC电容不大于0.22UF。如果它比这个值更多，那么您可以使用LED组件应用串联电阻以实现改进的浪涌限制。
