在这篇文章中，我们讨论的数据表，和引脚规范的IC STGIPN3H60圣微电子，这可能是最薄和最聪明的3相IGBT驱动IC，内置IGBT，额定工作600V直流母线和最高3安培电流，相当于几乎1800 VA的处理功率。
具有高级功能的三相IGBT驱动IC
到目前为止，我们在这个网站上主要讨论和合并了IRS2330(或6 edl04i06nt)用于实现一个给定的三相驱动器应用程序，如三相逆变器或无刷直流电机控制器，并假定这是使用普通离散组件的最简单的选择。

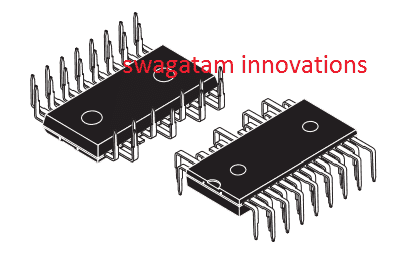

然而，随着这种更紧凑、更纤薄、更智能的三相驱动芯片STGIPN3H60的问世，之前的同类芯片似乎已经相当过时了，难怪这种新芯片被命名为“SLLIMM”，意为小型低损耗智能模压芯片
模块。
这尤其因为新的集成电路STGIPN3H60内置igbt在配置指定的参数时，使应用程序设计变得极其紧凑和轻松。
让我们不要再浪费时间，快速了解这个智能三相驱动IC的主要功能和规格。
主要技术特性
1)该设备为三相IGBT全桥驱动器，额定电压600V, 3安培
2)内置全桥3相IGBT电路，随身听保护二极管
3)工作时电磁干扰小
4)具有低电压锁定，和智能关机功能
5)提供一个比较器使能过电流和过载切断保护。
6)包括一个可选的内置操作放大器，以实现先进的保护系统，如果需要。
5)内置自举二极管。
我们可能会在该设备中发现一些更突出的特性，但为了简单起见，我们将只通过其引脚功能讨论上述主要特性。
应用领域:
所建议的集成电路可用于制作极高效、紧凑的单元，如下所述:
三相逆变器相
三相无刷直流电机控制器
举重四轴飞行器
高效吊扇
E -人力车、自行车
在机器人等
引出线的描述

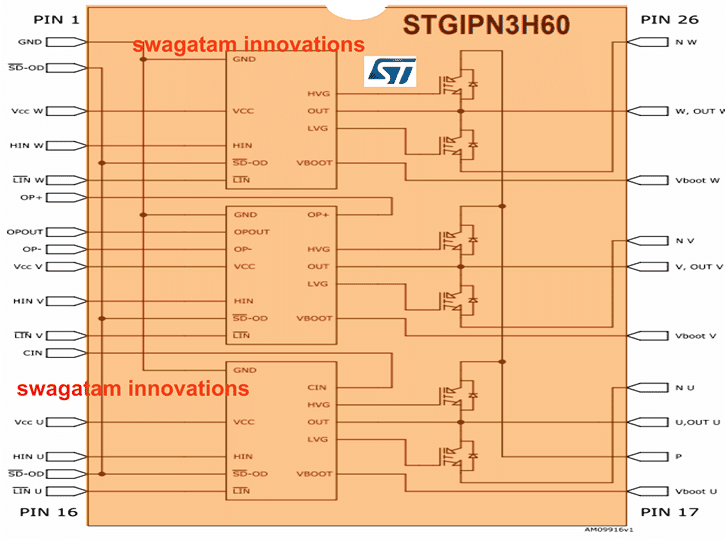

上图描绘了IC STGIPN3H60的引脚图，这是一个26引脚DIL IC，我们将从IC的左手边开始引脚功能解释。
销# 1:为IC的接地引脚，需要与接地供电轨连接。
销# 2,15:这些是SD-OD引脚，其中任何一个都可以用来通过外部传感器电路关闭设备，以保护系统免受可能的灾难性情况。这个引脚上的“低”信号将执行关机操作。
销# 3、9、13:这些是Vcc电源电压输入输出，对于3个内部驱动模块，必须短路在一起，并连接一个公共的+15V直流输入。
销# 4、10、14:这些是HIN输入或高侧逻辑信号输入，与LIN输入或低侧信号输入互补。这些pinouts必须以3相交替馈电相隔120度来自外部源或MCU的逻辑信号，用于启动电机旋转。
销# 5、11、16:这些是LIN输入或Low side逻辑信号输入，作为上述HIN输入的补充，应该输入交流三相低压触发信号，以启动电机旋转。
HIN和LIN输入信号必须是反相的，即当HIN高时，相应的LIN必须低，反之亦然。
销# 6、7、8:这些非反相,分别输出和反相梢出内部备用opamp可适当配置为执行需要先进的保护电路在系统要求的情况下,否则这些插脚引线可以得到使用,但是一定不要让这些opamp输入开放和流动,而是通过适当的配置来终止这些OP+、OP-输出，以防止这些输出的不稳定性。
销# 12:这是Cin或the比较器销内部比较器阶段，它有助于处理感知过电流或过载由外部配置的分流感应电阻产生的信号。
现在让我们移动到IC的右侧，看看指示的pinouts是如何被指定为功能，以及如何在一个给定的驱动器应用电路中配置这些需要。
销# 19日,22日,25岁:这些是IC的输出端，需要直接连接到无刷直流电机的指定三相线，无论电机是否涉及传感器。带有传感器导线的电机也可以与该集成电路一起使用。
以防发动机合并霍尔传感器，由于相应的HIN/LIN输入必须应用反相或相反的信号，以保证电机的正确运行，因此传感器线可以通过合适的倒相门配置HIN/LIN输出。这就是为什么来自每个电机霍尔效应传感器的信号必须分岔成+/-，使用NOT门为集成电路各自的HIN/LIN互补输入提供馈电。
销# 20,23岁,26岁:这些pinout是对应的三相电机输出的负电源输入，所有这些pinout必须连接在一起并连接到公共地(电机母线电压地和IC引脚#1地)
销# 17日21日24:这些是Vboot引脚，需要连接高压电容器，也称为自举电容器。这3个电容必须配置在这些引脚和引脚#19、22、25上，或者与相应的IC输出。一般来说，任何1uF/1KV电容都可以用于这些电容。
销# 18:这个引脚是总线正电源引脚，必须连接到电机正电源输入，它可以是+12V到+600V之间的任何东西。
以上详细介绍了一种紧凑、超薄的三相IGBT全桥驱动芯片STGIPN3H60的工作原理、特点和引脚规格圣微电子．
如果你对这个装置的实际执行有任何具体的问题或怀疑，请在下面给出的评论框中提出。
在我即将发表的几篇文章中，我可能会进一步解释这种特殊的三相IGBT全桥驱动IC如何应用于驱动大功率无刷直流电机、逆变器和其他小工具，如高容量无人机。
