在这篇文章中，我们学习了如何制作一个简单的课堂辩论计时器电路，它可以用来照亮两个顺序切换的灯，以指示课堂上各自成员的演讲时间的开始和结束。这个想法是Animale提出的。

技术规格

我试图制作一个视觉装置，用于学生之间的辩论。于是我有了这个想法:两个彩色灯泡，一个蓝色，一个红色。

当参与者正在发言时，蓝色的开启时间为5分钟，此时时间自动关闭，红色的开启时间为5秒，表示演讲时间结束，其他参与者可以进行准备。

然后，5秒后，红色灯泡关闭，蓝色灯泡再次打开。这是连接电源插座(120v)后的永久回路。

我认为视觉设备不那么令人不安和分心，这就是为什么我避免使用警报器或蜂鸣器。

我不知道这个项目是否简单。我知道如何做基本的焊接，但我对电子一无所知。

这是一所小的乡村学校，所以他们没有懂电子的人，我正在做一些志愿者工作。

如果你能帮我，我将非常高兴，我相信这在学生会议上将非常有用。

提前非常感谢您，如果我在写作中犯了错误，请原谅。

来自哥伦比亚的问候。

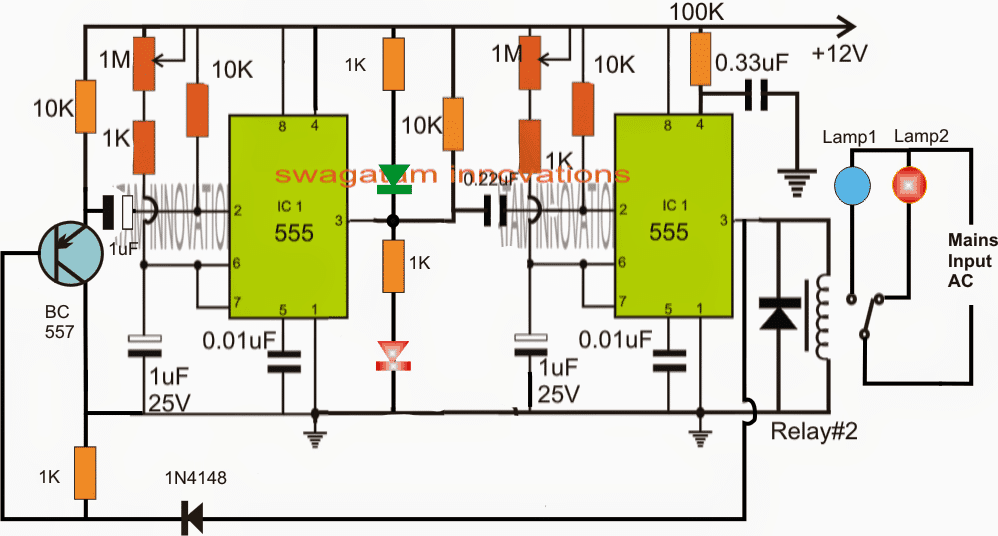

以上对课堂辩论计时器电路的要求可以在所示设计的帮助下实现。

电路基本上是由两个IC 555单稳态级互连而成，一旦电路被供电，这两个单稳态级将按照设定的预定延迟顺序进行。

延迟长度是可调的，可以通过适当地调整相应的1M锅和相应的1uF/25V电容来设置，该电容可以增加，以实现更高的延迟响应。

当电源接通时，由于PNP晶体管引脚2的瞬时接地，左IC通过在其引脚3发出高逻辑而激活。

当左边IC的引脚3保持ON时，该IC计算时间，同时右边IC保持休眠，其引脚3在逻辑零。连接的继电器也保持断开状态，在此过程中nc触点灯与市电连接，相应的灯被点亮。

一旦设定的时间过去，左边IC的引脚3低，并在这个过程中，右边IC的引脚2接地。右边IC现在开关上，允许其引脚3走高。

上述顺序打开继电器，继电器依次关闭前面的灯，并拨动连接在其N/O触点上的第二盏灯。

左边的IC现在开始计数，当这个IC计数时，从它的引脚3高开关的PNP OFF
使左IC的0.22uF电容在其引脚#2得到放电。

在设定的时间过后，它的引脚3变低，继电器关闭，翻转灯的照明，这也打开PNP的引脚2的左IC通过0.22uF电容....接地这个过程现在循环起来并继续循环。
