深度放电电池充电

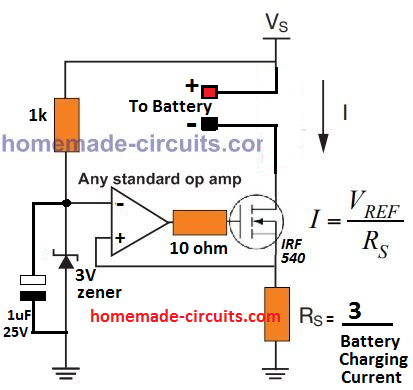

在接下来的文章中，我们将讨论一种先进的电池充电器电路，它可以用于对深度放电的铅酸电池进行分段充电。

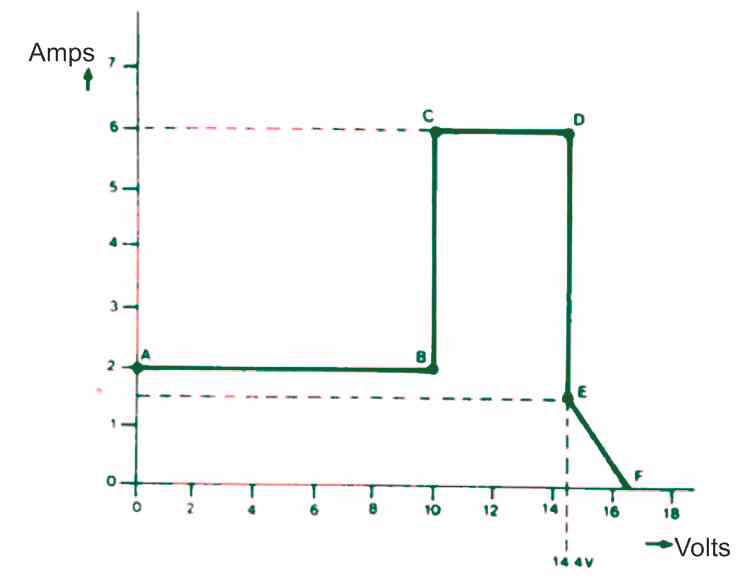

下面的图1展示了标准12v铅酸电池在充分或深度放电条件下可能实现的完美充电电流特性。

在初始充电阶段(a - b)，使用受控的低充电电流，直到电池电压达到约10v的水平。这种低电流控制充电是必要的，以确保电路中的器件在开始时不会过热。

在下一个充电阶段(C-D)，对电池的充电以5小时的充电电流率完成。这个目前的水平可以估计除以打印的Ah规格的电池5。当电池电压达到14.4 V时，可以假设该充电阶段已经完成。此时，最后的充电阶段开始(E-F)。

在这一阶段电池的充电使用大大缩小了现在充值，当电池端电压触到16.5 V标志点时，电压自动缓慢降为零。

电路是如何工作的

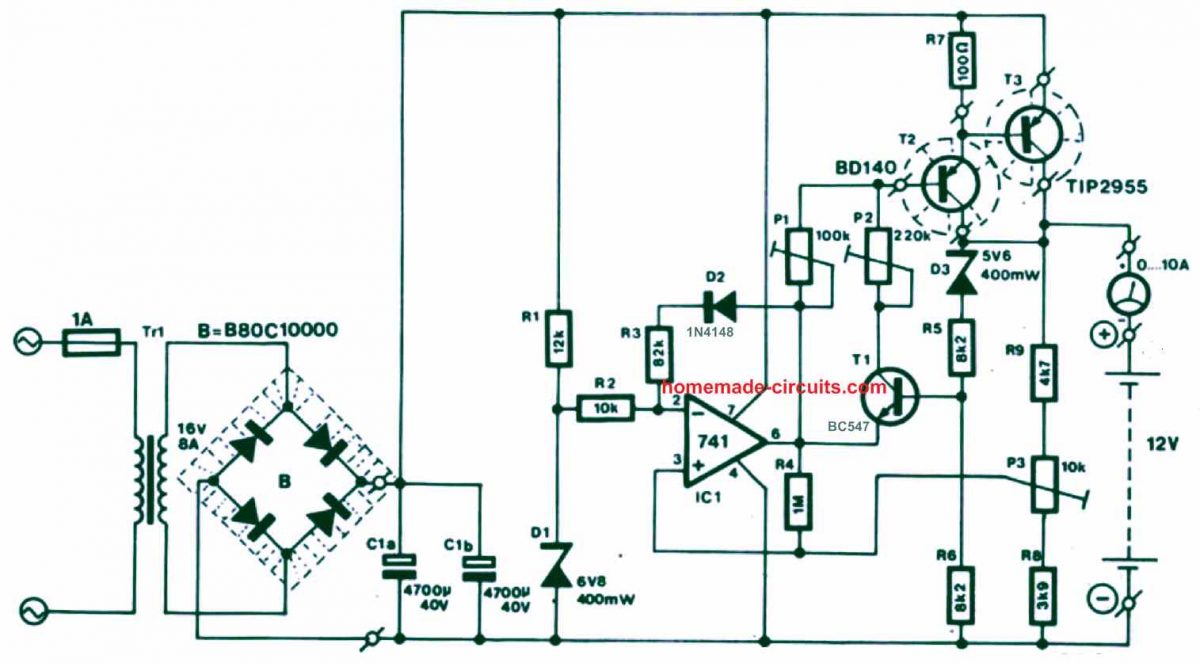

这里解释的电路概念充电深度放电铅酸电池是为了提供一个充电周期，这是完全按照上面讨论的步骤。

如果你有12 v电池在10V以下完全或深度放电，这将允许非常小的电流通过D3。因此晶体管T1将保持关闭状态。

由于IC1输出将保持低，这将使晶体管T2和T3从低运放输出获得基极电流。

T2、T3接通电池的充电电流，可通过预设P1完全按要求设定。

当电池充电时，一旦它的电压达到14v，就会导致二极管D3向前偏置，进而导致晶体管T1打开。

即使在这一点上，IC1输出仍然很低，这意味着现在充电电流由预置的P1和P2决定。

在这种情况下,P3的设置导致的相销端运算放大器的电压增加超出了D1的齐纳电压,然后因为积极反馈电阻器R4,抵达的IC1运算放大器输出电压开关高,到水平取决于D1齐纳电压,以及二极管D2的正向压降。

随着运放输出高，开关关闭晶体管T1，这再次允许充电电流可通过调节预设P1来确定。

然而，与充电相a - b相反，IC1输出变大表示电流会通过预设的P1流动，从而使深度放电电池的充电电流相应降低。

因为二极管D2是正向偏置的，电阻R2和R3在电池缓慢充电和电压逐渐增加时，将有助于逐步减小充电电流。

如何调整

为了调整电路，必须首先设置预置的P3，以便在电路或电池电压达到14.4 V的情况下，IC1输出高。

接下来，使用预置的P1，“升压”充电电流必须调整到20小时的水平(这是由电池Ah除以20决定的)，因为电池电压水平在14.5到15 V之间。

最后，使用11到14 V之间的电池电压，开始设置预设P2，直到额定5小时(电池Ah除以5)充电电流固定。

起始充电电流(A-B相)可根据充流电流的大小进行调节，也可根据晶体管的规格进行调节，其中晶体管的电流处理规格应比充流电流大约50 - 100%。

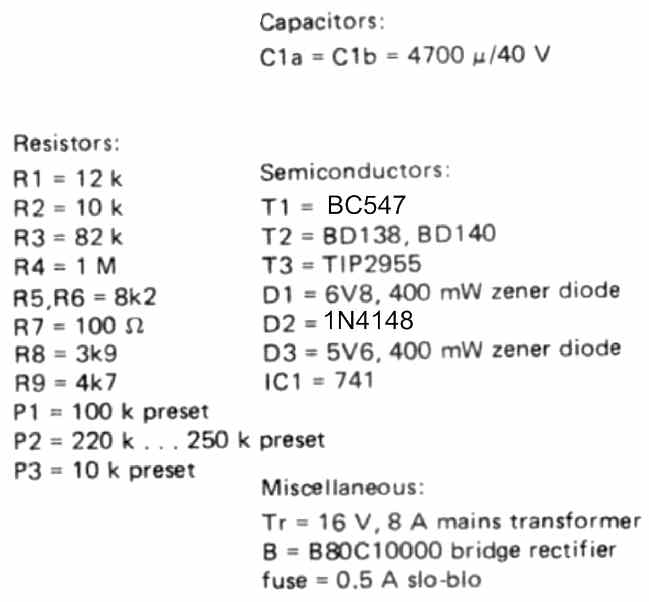

零件清单深放电电池充电器

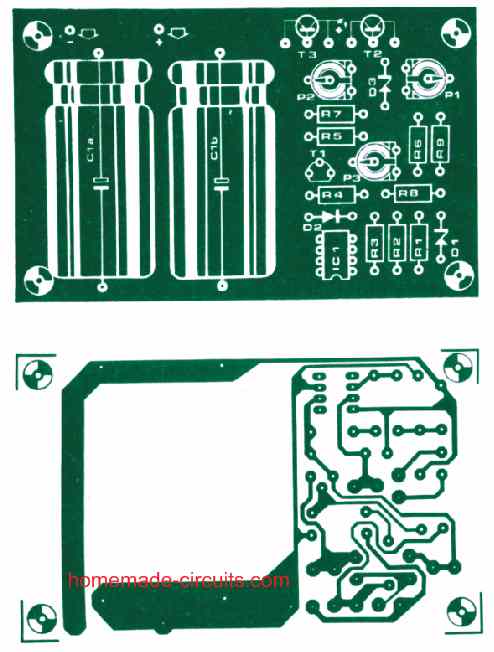

PCB设计
