本文介绍了一种简单的汽车水箱水传感器报警电路，该电路使用IC555和传感探头上的脉动信号来实现报警增加腐蚀在探测器上。这个想法是彼得先生提出的。
电路目标与要求
- 我找不到如何在你们的网站上发布项目建议书。也许你能帮我个忙
- 我在网上搜索了很久，想找一个“不”水报警“在我的车上使用的电路。
- 我想在塑料散热器膨胀箱中安装一个传感器（探头），当它检测不到水时可以发出警报。
- 我在网上找不到任何东西，只有水报警或水位指示器。比如雨水探测器，洪水探测器等等。
- 从我所看到的使用555定时器创建一个交流信号为了防止由于测试探头的直流电路而导致的腐蚀，最好的方法是进入探头。
- 探头进入膨胀箱内部
设计
参考下图，所提出的汽车水箱水传感器电路可以使用IC555非稳态设计．
虽然我不确定是否脉动直流或甚至交流信号上的水位传感器探头能够防腐蚀不管是否如此，我们在此采用上述要求中所表达的原则。
在设计中，IC 555被装配为非稳态多谐振荡器电路，频率可能能够在连接的扬声器上产生最理想的音调。这可以通过调整连接在IC引脚#2/6/7处的R1/R2/C值进行试验。
汽车水箱内探头所需的脉动信号是通过断开与IC引脚#3相连的晶体管的基极连接得到的。在没有水的情况下，该晶体管保持失活状态，这允许下一个晶体管导通并将其激活敲响了警钟表示汽车油箱里没有水。
然而，一旦检测到水的存在，第一个晶体管现在开始通过探针获得基极偏置，这是由于探针之间存在水桥连。这使得引脚#3晶体管能够在其集电极处传导并点亮LED，指示存在水箱内的水．
这一动作还迫使第二个晶体管停止导通，并且扬声器音调停止，以补充信号领导的指示关于水箱内有水箱水的问题。

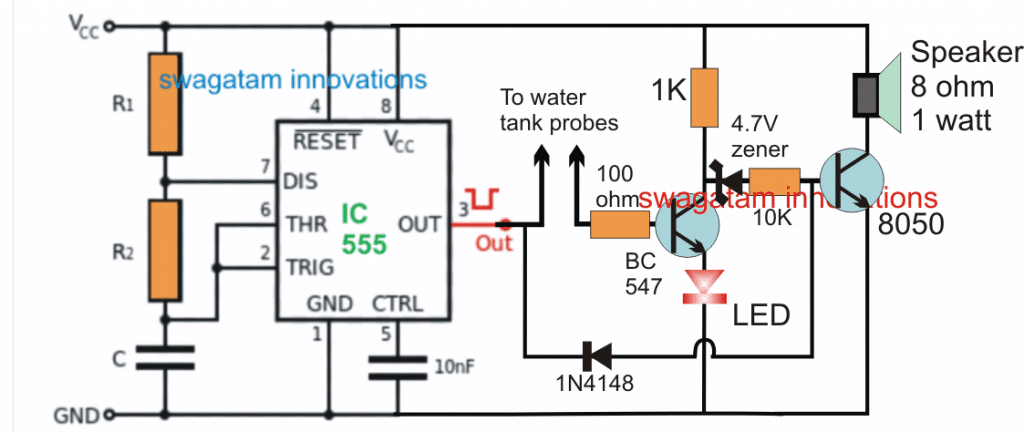

电路图
请低水位警报不工作；你不能让12V/1欧姆的电流不断地流入冷却液中，直到接地！！！！看看汽车制造商的专业技术，几乎没有电流流入水中，他们使用1兆欧到3兆欧的电阻器；这将是很好的，如果你能做到这一点与555，与最低限度的组件；蜂鸣器并不总是需要的，一个LED就足够了。
嘿，重要的是概念，应该是正确的!零件可以根据需要随时修改，这就是电子的乐趣所在。这都是关于理解和定制。
如果您想使用1M，只需将1M与引脚#3探头串联，并将BC547换成达林汤姆对。
音频是一个额外的优势，如果你不需要它，你可以简单地删除右侧晶体管，齐纳，扬声器阶段
这个设计是按彼得先生的要求设计的
好主意,谢谢;我以前曾在传感探头上覆盖过沉积物，在上面放置12伏特(只有几毫安)时，使它不导电;超过2伏就有问题了。
不客气，它将需要通过两个CMOS门输出实现，以推拉方式振荡....这个推拉方法将防止探头氧化，我将尝试尽快更新如果可能…
美好的一天Swagatam。我已经广泛搜索试图重建一个5V直流低水位报警控制，没有成功。我搜索了你们的网站，发现了一些类似的项目，但实际上并不相同。我希望我是在正确的区域请求您的帮助，如果我错了，请原谅。
它在水箱中使用了一个浮子。本来一切都很好，直到在我们装修厨房的时候，一名工人打翻了柜台上的这个控制箱。它掉了下来，声音警报再也不响了。
当水位下降到预先确定的水平时，一个led会发光，声音警报会响起，然后你可以按下按钮，取消警报，但led会一直亮着。led会熄灭，直到水平再次下降，led和报警，直到你会再次取消声音报警，直到油箱再次充满。
我测试了扬声器，测试了按下开关时的连续性，都很好。只剩下晶体管了。我是一名退休的汽车技术人员，以前从未接触过晶体管，希望您能帮助我。我相信我订购了一个547晶体管(如果我没记错的话)，焊接在地方，当电平低和led亮时仍然不能让扬声器发出声音。
很有可能我没有正确地将晶体管定向以正确的方式进行布线。我发现无论是新的还是旧的，几乎没有什么区别标记来确保这是正确的。
晶体管很可能从32英寸高的计数器上失败吗?
提前感谢您的考虑和希望的帮助，
亨利
感谢亨利，现代晶体管即使从天上掉下来也不会坏，除非被锤打或加热超过125摄氏度，或经受过电压或电流，否则它不会坏。
我不知道你们单位的电路细节，所以很难提出解决方案。
你好谢谢你的回复。下周我会拍一些照片，画一些图表。得知晶体管的可靠性，我有点松了一口气。我只是猜不出在那次事故中哪个部件可能出了故障。
下周中期，我会试着把它画出来，再拍几张照片。
再次感谢你,
亨利。
好的,没问题!
美好的一天Swagatam。
在我的电路图中。电阻器是4个波段：蓝色/灰色/棕色…金色。根据我的计算，每个电阻为680欧姆。
我假设的元件是晶体管：
斯瓦格：我试着发几张照片给你看，但我没法。请让我知道我如何给你发电子邮件我制作的图的一张照片，以及2张1：电阻器2：晶体管的实际照片。
再次感谢你,
亨利。
谢谢你，亨利，
您是否可以将图片上传到任何免费的图片托管网站，并提供链接给我?我会核对细节，并尽快为您解决!
你好，斯瓦加坦。我以前没有使用过免费的图片托管网站，我会看看我能做些什么。我记得很多年前看到过像photobucket这样的网站，不确定这是否是一种选择，哈哈。
我会看看我能做些什么，然后回复你。
再次感谢你,
亨利
嗨，Henry，实际上有很多这样的免费网站，可以让你把上传的文件保留一定的时间。是的，photobucket曾经是一个很棒的免费热点网站，但现在它似乎不再免费了。
嗨Swagatam。我搜索了几家，据我所知，是在付费网站注册的。我找不到和旧照片桶一样的东西。
亨利
Hi Henry，你只需要搜索“免费图像托管网站”，或者你可以简单地上传到你的谷歌驱动器，并提供链接给我在“共享模式”
晚上好ing Swagatam,我祝贺你伟大的电子项目,我希望你最好的合作对一个,对不起,但我想询价,我组装汽车水箱水传感器电路的电路程序Livewire,好吧，它为我工作，但晶体管2仍然固定，它不停止听，即使水模拟它，如果它工作的好，当作出改变，我将感激如果你能在这个电路中帮助我。问候。
嗨，约瑟夫，你试过吗?请实际地建造它，你会发现当探测到水穿过探头时，声音停止了。
不过，您可以尝试在左侧BC547的底座和接地上添加一个10uF电容器，并检查这是否有助于完全停止报警。
下午好，斯瓦加坦，非常感谢您的回复。我把10μF的电解电容器和10 k的电阻放在一起，如果你看到它改变了声音，使警报静音，但它仍然会响，但我认为这是因为模拟器没有它的功能，然后我会做物理的，首先我必须购买组件，如果我能得到它们，价格是多少，我告诉你这是因为这里的一切都是超级的，但超级昂贵，那么当我准备好的时候，我会告诉你。当做
好的，谢谢Joseph，请实际构建并检查结果…请在翻译完英文后发表你的评论，这样我就不用做额外的翻译工作了。
我想说的是
谢谢，很高兴你喜欢它！
谢谢你，亲爱的兄弟，斯瓦塔姆先生说
我很高兴你在这个页面上做的活动。
祝你身体健康
Naguib
谢谢你，亲爱的纳吉布
嗨。谢谢你！我对电子学非常感兴趣，但是我还处于初级阶段，需要一步一步的熟悉电路的设计，这样我才能自己设计不同的电路。请告诉我们，如果有更多关于电路类型的细节，以及为什么它被用于我们的喜欢。此外，如果你把pdf书或有用的资源发送到我的邮箱地址。
非常感谢
你好，我很感谢你的兴趣和热情，但是掌握所有的细节可能需要多年的学习和实践实验。
目前我还没有准备关于这方面的电子书，尽管我已经考虑了很长时间。在不久的将来，我肯定会考虑为所有像你一样感兴趣的读者制作一本电子书。
同时，您可以随时咨询您的疑问，并通过评论从我这里得到适当的答案……
是的，我知道，但腐蚀不仅可以由电解引起，还可以由其他因素引起…
如果可能的话，我将尝试改变设计，尽管这可能使设计更复杂....
