电容器泄漏测试仪电路 - 快速查找泄漏的电容器

这款简单的电容测试仪能够测试1uf到450uf范围内的漏电电容。它可以测试大的启动和运行电容器以及1uf的小型电容器额定在10v。一旦了解了定时周期，就可以测试到0.5uf和650uf。

亨利·鲍曼

如何制作该电容测试仪

电容器泄漏测试仪电路由我手头的一些垃圾零件制成，以及一对OP-AMP和555计时器。该测试基于定时的电荷循环，其中两个电压分子器表示37％和63％的电荷。

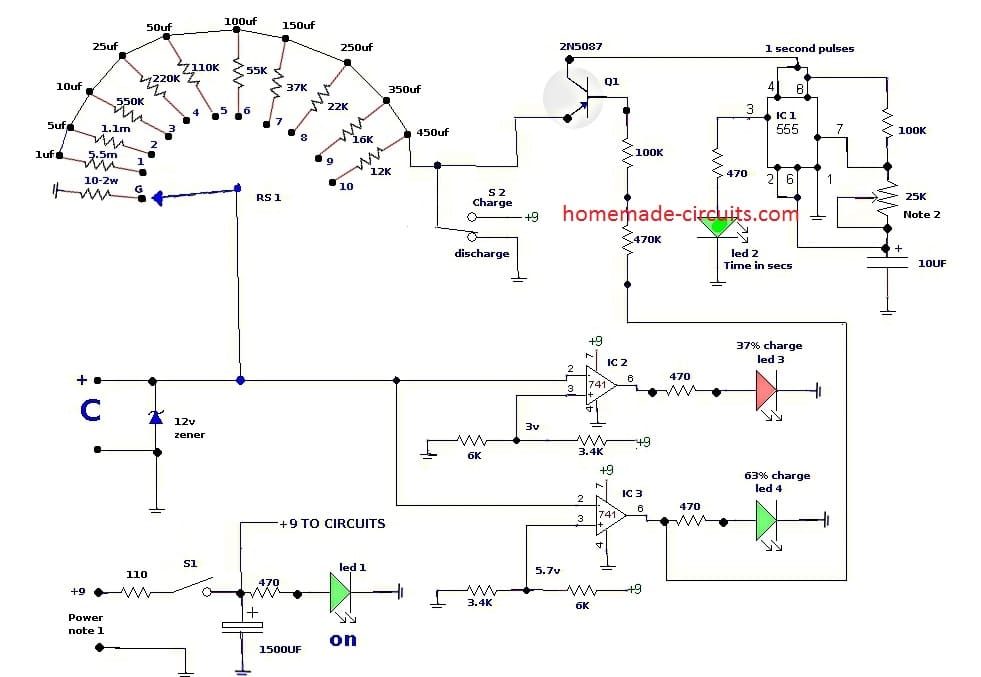

根据原理图，电容器连接到标记为c的端子上，一侧接地，另一侧连接到一个旋转选择开关和两个运算放大器的输入。旋转开关上的“G”位置是连接电容器时的低阻接地。大容量电容器在连接之前应该总是先放电。

电路图

12伏齐纳也用于电压保护。如果电容器是标记的极性，则应连接红色点或+应连接到正测试铅。连接时，选择器开关也应位于“G”位置。S2应该处于“放电”位置。

通过反转公式T = RC来确定旋转开关电阻尺寸，使R = T / C。选择旋转开关上的电阻器的每个值，以提供5.5秒的近似时间。实际的平均电荷时间需要4.5到6.5秒。

电阻容差和电容值的轻微差异会产生5.5秒设计的差异。电源电压需要非常接近9伏。任何较低，或更高的电压都会影响IC 2和IC 3输入销3处的电阻分频器处的电压。

如何测试

来自AC / DC适配器插头的电压高于其9伏特的电压。我使用110欧姆滴剂串联雷管，将其降低到9V。当电容连接到测试端子时，选择器开关应从“G”移动到相同的值，或最接近的值电容器测试．

当S2被操作以充电时，将9伏放在选择器开关电阻上，通过公共刮水器到电容器以启动电容器电荷。该9伏还放置在Q1的发射极，一个高电流增益晶体管。Q1将立即进行并为555发电，因为Q1的基座处于IC 3的输出销6的电阻地电位。

555定时器灯LED 2，每秒一次，直到达到63％的充电。两个OP-AMP配置为电压比较器。当达到37％（3.3V）的电荷时，IC2的输出变高，照明LED 3。

当达到63％的充电（5.7伏）时，IC 3变高，照明LED 4，并且还停止Q1向计时器供电。操作S2放电通过与电容器充电的相同电阻提供接地。

555在放电期间不操作。LED 4将首先出发，表明电压下降低于63％，然后LED 3在电压下降到37％以下后也将出去。以下是验证您选择的适当范围后电容器测试的故障指示灯，极性是否正确连接::

开放的电容器：在电荷开关后立即将亮起LED 3和4。无电流流过电容器，因此两个比较器将立即提供高输出。

短路电容器：LED 3和4将永远不会光明。定时器灯LED 2将不断闪烁。

高阻短或变化值：1。LED 3可以亮起，LED 4保持偏离。2. LED 3和4都可以光，但是具有比设计充电时间更大或更小的充电时间。尝试已知的良好电容并重新测试。

我有一个标记为50uf的电容器，需要12-13秒充电到63%。我用数字电容测试仪测试了它，它显示的实际值为123 uf !

如果你有一个在两个电容值之间的中间范围的电容器，测试两个值。高、低充电间隔的平均值应该在4.5-6.5秒范围内。

0.5 UF在1UF位置上的充电时间为2.5-3秒。此外，在450 UF位置测试650 UF电容将提供8-10秒的充电时间。旋转开关的替代方案是每个电阻的SPST开关。使用数字欧姆计验证在安装前验证每个电阻的电阻。应选择在opamp分压器网络上使用的6k和3.4k电阻以用于低公差。分隔器上的3伏和6伏的电压将足够接近充电循环。

另一种简易电容测试仪

下一个设计是一个简单的电解电容泄漏测试仪电路。相当多的漏电电容器构建内部电阻，响应于温度和/或电压变化而偏离。

该内部泄漏可能表现得像一个与定时电容器并联的可变电阻。

在令人难以置信的快速时间间隔中，泄漏电容器的结果可以是标称的，但随着定时间隔的延长，漏电流可以导致定时器电路变化，或者完全失败。

无论如何，一个不可预测的定时电容可能会把一个完美的声音计时器电路变成一个不可靠的垃圾。

电路如何工作

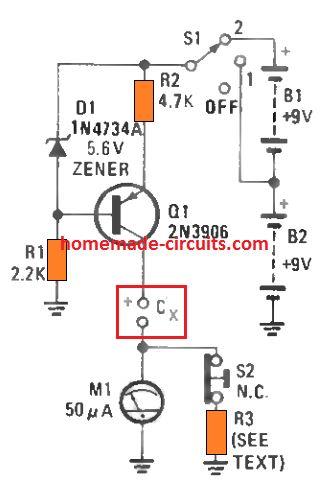

下图是我们的电解检漏仪的原理图。在这个电路中，2N3906通用PNP晶体管(Q1)连接在一个恒流电路设置中，其中1毫安的充电电流被给予测试电容。

采用双量程测量电路显示电容器的电荷和泄漏电流。两个电池给电路供电。

5 V齐纳二极管（D1）将Q1的底座固定在恒定的5V电位，确保R2（Q1的发射极电阻器）周围的恒定电压降，电容器上的电容器上的恒定电流（显示为CX）。

当设置在S1位置1时，Cx上使用的电压被限制在4 V左右;当S1位于2号位置时，电容上的电压增加到12伏左右。可与B1和B2系列加装一个电池，将充电电压提高到约20 V。

当S2处于正常闭合位置时(如图所示)，仪表与R3(仪表的分流电阻)并联，允许电路的全尺寸显示为1ma。当S2按下(开)时，电路的计量范围降低到满量程50ua。

设置电路

图1和图2中的电路。图2和3示出了几种选择分流电阻（图1中的R3）的方式，以将M1的范围从其默认50-μA范围增加到1 mA。

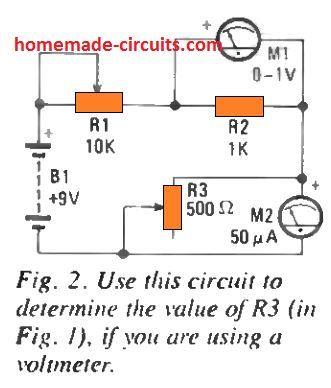

假设您有一个可以测量1 V的适当电压表，那么您可以使用图2所示的电路。2用于确定R3。

在该过程中，将R1（10K电位器）调整到其最高电阻并将R3（500-OHM电位计）调节至其最低幅度。

如指示和微调R1附加电池，以便在M1上获得1 V读数。小心地增加R3预设值，直到M2（当前仪表）显示完全缩放偏转。只需在r3预设“以维持M1上的1V读数时，仅检查R1。

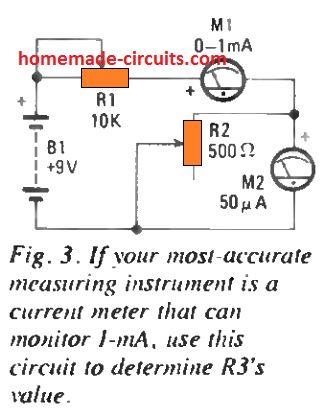

M1表示1伏，M2显示满量程，电位器设置在R3所需的正确电阻值上。你可以使用分流电阻的电位器工作，或者从你的电阻箱中选择一个等效的值。或者，如果你有一个精密电流表可以检查1毫安，你可以尝试图3中的电路。

您可以实现与图4所做的完全相同的过程。2，并为1 mA显示器进行微调。

如何使用

为了应用提议的电容泄漏测试电路，从S1在关位置开始。使用正确的极化，将被测电容器穿过端子插入。

将S1移动到位置1，你会发现仪表(取决于电容器的值)在很短的时间间隔内读出满量程，然后返回到零电流读数。如果电容器内部短路或高度泄漏，你可能会发现仪表不断显示满刻度读数。

如果仪表确实恢复为零，请尝试按下S2，仪表可能不会在较好的电容器中向上移动。在电容器的电压额定值超过6伏的情况下，将S1移动到位置2，您应该看到良好电容器的相同结果。

如果仪表显示出上升偏转，则电容器可能不是施加在定时器电路中的良好前景。可能，电容器可能会失败测试仍然是一个好的设备。

如果长时间没有使用电解电容器或未充电，则当最初施加电压时，这可能导致高漏电流;但是，当电压在电容器上连接到合理的时间时，该单元通常可以重新通电。

可以应用测试电路以通过适当地监视仪表M1上的结果来重新建立沉积电容器。

电阻
（所有固定电阻都是1/4瓦，5％的单位。）
R1-2.2K.
R2-4.7K.
R3-See文本
半导体
Q1-2N3904通用NPN硅晶体管
D1-IN4734A 5.6伏齐纳二极管

杂项
MI- 50 uA米
B1, b2 -9伏晶体管无线电电池
SI-SP3T开关
S2-Normally-closed按钮开关
