本帖讨论了一个简单的自动点火的燃油燃烧器系统，它是由一个按钮操作启动。这个想法是安德烈亚斯先生提出的。
技术规格
我有一个请求，我想知道是否有人可以找到一个关于燃油燃烧器控制器的简单电路。我相信大多数人都知道它的原理。
顺序是这样的。一个发动机和火花点火器模块一起启动，然后在5-6秒后启动电磁阀，喷射油和火焰，然后一个光电电阻器看到火焰并停止火花，如果没有火焰，则整个控制器跳闸并停止，直到您按下复位。我希望你能理解，非常感谢
安德烈亚斯•克里斯
设计

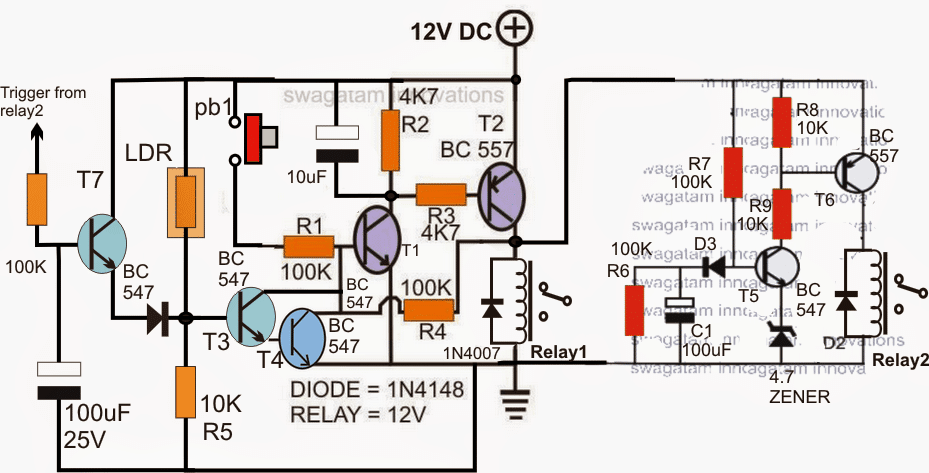

所提出的按钮式启动点火电路的设计可参考下图进行研究。
T1/T2与相关组分形成a锁存电路并在按下P1时立即触发。
闭锁激活继电器1号，可以假定该继电器与电机和点火系统连接。如提议，这启动电机和点火火花。
包括T5/T6的相邻级构成延时定时器，一旦上述系统启动，该定时器同时开始计数。
C1/R7决定延迟ON周期，可适当设置以达到所需的5/6秒。一旦这个延迟时间断开继电器2打开，可以认为该继电器配置有电磁阀机构，用于向点火室喷射机油。
一旦启动，火焰将点亮并熄灭照明LDR可与达灵顿T3/T4结合使用。
T3/T4响应照明，立即断开门闩，继电器激活。
电源禁止电机和火花，并立即关闭。
T7保护级可确保在未检测到火焰的情况下，几秒钟后触发并关闭整个系统。
上述自动点火燃烧器机构也可以有效地应用于汽车上按钮启动实施

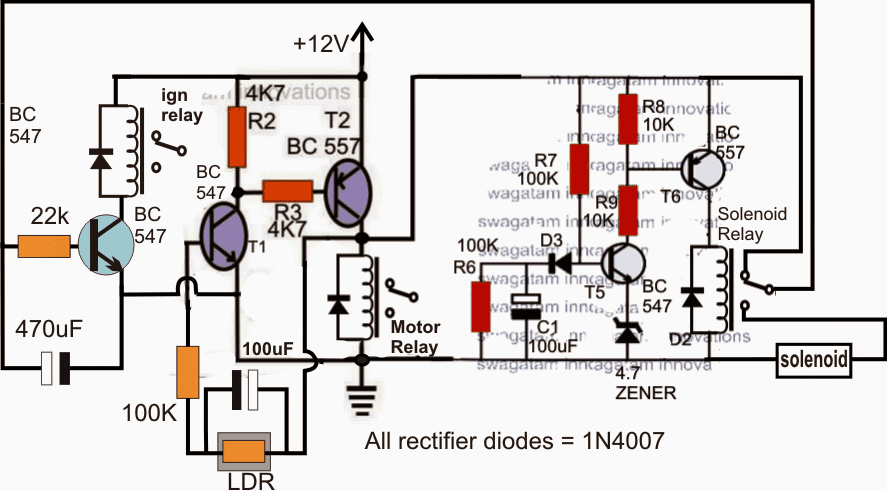

对于检测到火焰后要求电机保持运行的情况，上述电路可根据以下规定进行修改：
这里，当电源接通时，T1/T2自锁存，与LDR并联的100uF电容器确保反馈锁存电压以维持锁存效果。
点火继电器也通过电磁阀继电器的N/C偏置电压同时接通。
电磁阀继电器激活5/6秒后，由于470uF电容器的存在，点火开关仍保持打开。
火焰照明覆盖100uF电容器并保持电机运行，但470uF完全放电后，点火继电器会在一段时间后停用。
在火焰不发生时，平行于LDR的100uF电容充分充电，并断开闩锁开关，关闭电机继电器、电磁继电器和点火继电器。
先生，我看过你们的电路，很有趣，但我想知道继电器和电容器的正确值是多少…？？？？请尽快回复
Sandeep，继电器可以是12V/400欧姆类型....你指的是哪个电容器?
很好，但我很困惑。我想chris说在ldr看到火焰后，ign将关闭，但电机将继续运行…这将如何纠正。另外，您如何添加ldr灵敏度的调整，以及如何关闭ldr，使电机仍能运行几分钟（我猜是另一个计时器），以使其冷却。。
我会检查一下在给定的电路中如何调整。
