BJT共集电极放大器是一种集电极和BJT基极共用一个输入电源的电路，因此称为共集电极。
在我们以前的文章中，我们已经学习了另外两种晶体管配置，即共用底座和共发射极．
在这篇文章中，我们讨论了第三和最终的设计，称为共集电极配置或者它也是已知的射极跟随器。
使用标准电流流向和电压符号显示该配置的图像如下:
共集电极放大器的主要特点
使用BJT公共收集器配置的主要特性和目的是阻抗匹配．
这是由于这种配置具有高输入阻抗和低输出阻抗的事实。
该特性实际上与其他两种对应的基于共同发射器的配置相反。
公共集电极放大器如何工作
从上图中我们可以看到，这里的负载与晶体管的发射极引脚相连，而集电极连接到一个相对于基极(输入)的公共参考点。
也就是说，收集器对输入和输出负载都是通用的。换句话说，到达基极和集电极的电源都具有共同的极性。在这里，基极成为输入，而发射器成为输出。
值得注意的是，尽管配置类似于前面的公共发射器配置，但可以看到收集器附加了“公共源”。
关于设计特性，我们不需要考虑一组公共集电极特性来建立电路参数。
对于所有实际实现，公共收集器配置的输出特性将与公共发射器的属性相同
因此，我们可以简单地设计它使用的特点共发射极网络．
对于每一个公共集电极的配置，输出特性是通过应用I绘制的E对V电子商务对于可用的IB范围的值。
这意味着共发射极和共集电极具有相同的输入电流值。
为了实现一个共集电极的水平轴，我们只需要在一个共集电极特性中改变集电极-发射极电压的极性。
最后，您将看到在一个共发射极I的垂直尺度上几乎没有任何不同C，如果这个和I互换E在公共收集器特性中，(自≅1以来)。
在设计输入端时，我们可以利用共发射极基极特性来获得必要的数据。
限制的操作
对于任何BJT，操作极限是指在其特性上的操作区域，该操作区域表明其最大可容忍范围和晶体管以最小失真工作的点。
下面的图像显示了如何定义BJT特征。
你还会发现所有晶体管数据表的这些操作限制。
其中一些操作限制是容易理解的，例如，我们知道什么是最大集电极电流(称为连续以及最大集电极到发射极的电压(通常缩写为V首席执行官在数据表)。
对于上图中所示的BJT例子，我们发现IC (max)指定为50 mA和V首席执行官20 V。
用V表示的垂直线CE(坐)在特性上，显示最小的VCE可以在不跨越非线性区域的情况下实现，命名为“饱和区域”。
VCE(坐)通常为0.3V左右。
最高可能耗散水平的计算公式如下:
在上述特征图像中，假设BJT的集电极功耗为300mW。
现在的问题是，我们可以通过什么方法来绘制收集器功耗曲线，由以下规范定义:
这意味着V的乘积CE和我C必须等于300mW，在任何点上的特性。

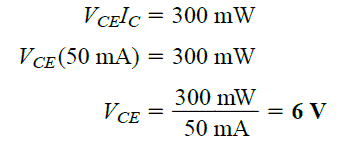

如果想我C的最大值为50mA，将其代入上述方程，得到以下结果:
上述结果告诉我们，如果我C= 50mA，则VCE在功耗曲线上为6V，如图3.22所示。
现在如果我们选VCE最大值为20V，然后是IC估计水平如下:
这就建立了幂曲线上的第二个点。

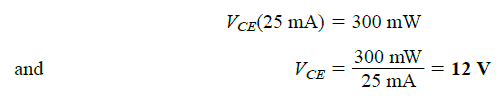

现在，如果我们选择一个等级IC在中间，假设是25mA，然后把它应用到V的合成水平上CE，则得到如下解:
图3.22也证明了这一点。
解释的3个点可以有效地应用于实际曲线的近似值。毫无疑问，我们可以使用更多的点进行估计，从而获得更好的精度，但对于大多数应用来说，近似就足够了。
我下面可以看到的区域C=我首席执行官被称为截止区．为了保证BJT的工作不失真，不能到达这个区域。
数据表参考
你会看到许多数据表只提供I国会预算办公室价值。在这种情况下，我们可以应用这个公式
我首席执行官=β我国会预算办公室。这将帮助我们在没有特征曲线的情况下大致了解截止电平。
在无法从给定的数据表访问特征曲线的情况下，可能需要您确认I的值C,VCE和它们的积VCEx我C保持在以下指定的范围内3.17情商。
总结
在其他三种基本晶体管中，普通集电极是一种众所周知的晶体管(BJT)配置，每当晶体管需要处于缓冲模式或作为电压缓冲器时都使用它。
如何连接一个公共集电极放大器
在这个配置的晶体管连接来接收输入触发供应,发射器连接作为输出,和收集器和积极的供给,这样收集器成为常见的终端在基础引发供应Vbb和实际Vdd积极的供给。
这个公共连接将其命名为公共收集器。
普通集电极BJT结构也被称为发射极从动电路，原因很简单，即发射极电压与基极电压相对于地面，这意味着只有当基极电压能够越过0.6V标记时，发射极引线才会触发电压。
因此，举例来说，如果基极电压是6V，那么发射极电压将是5.4V，因为发射极必须提供一个0.6V的下降或利用基极电压使晶体管能够传导，因此被称为发射极跟随器。
简单地说，发射极电压总是比基极电压少0.6V左右，因为除非保持这个偏置降，晶体管将永远不会导电。这反过来意味着没有电压可以出现在发射极终端，因此发射极电压不断跟随基极电压调整自己的一个差约-0.6V。
发射器跟踪器如何工作
让我们假设我们在一个公共集电极电路的BJT基部施加0.6V。这将在发射极产生零电压，因为晶体管只是没有完全处于导电状态。
现在假设这个电压慢慢地增加到1V，这可能允许发射器产生一个可能是0.4V左右的电压，类似地，这个基础电压增加到1.6V将使发射器跟踪到1V左右....这显示了发射极如何以约0.6V的差跟随基极，这是任何BJT的典型或最佳偏置水平。
一个普通集电极晶体管电路将显示一个单位电压增益，这意味着这个配置的电压增益不是太令人印象深刻，而只是与输入相等。
在数学上可以表示为:
PNP版本的发射器跟随电路，所有的极性是相反的。
在普通集电极晶体管的基部，即使是最小的电压偏差也会在发射极引线上重复出现，这在一定程度上取决于晶体管的增益(Hfe)和负载的电阻。
这种电路的主要优点是它的高输入阻抗特性，这使得电路在不管输入电流或负载电阻的情况下都能高效地运行，这意味着即使是巨大的负载，也可以在输入电流最小的情况下高效地运行。
这就是为什么一个普通的集电极被用作缓冲区，这意味着一个阶段，有效地集成高负载操作从一个相对弱的电流源(例如TTL或Arduino源)
高输入阻抗表示为:
并且输出阻抗小，因此可以驱动低阻负载:
实际来看，射极电阻可以明显变大，因此在上述公式中可以忽略，最终得到关系:
电流增益
普通集电极晶体管配置的电流增益高，因为集电极直接连接到正极线上，能够通过发射极引线将所需的全部电流传递到附加负载上。
因此，如果你想知道多少电流一个发射器的追随者将能够提供给负载，请放心，这不会是一个问题，因为负载将总是驱动最优的电流从这个配置。

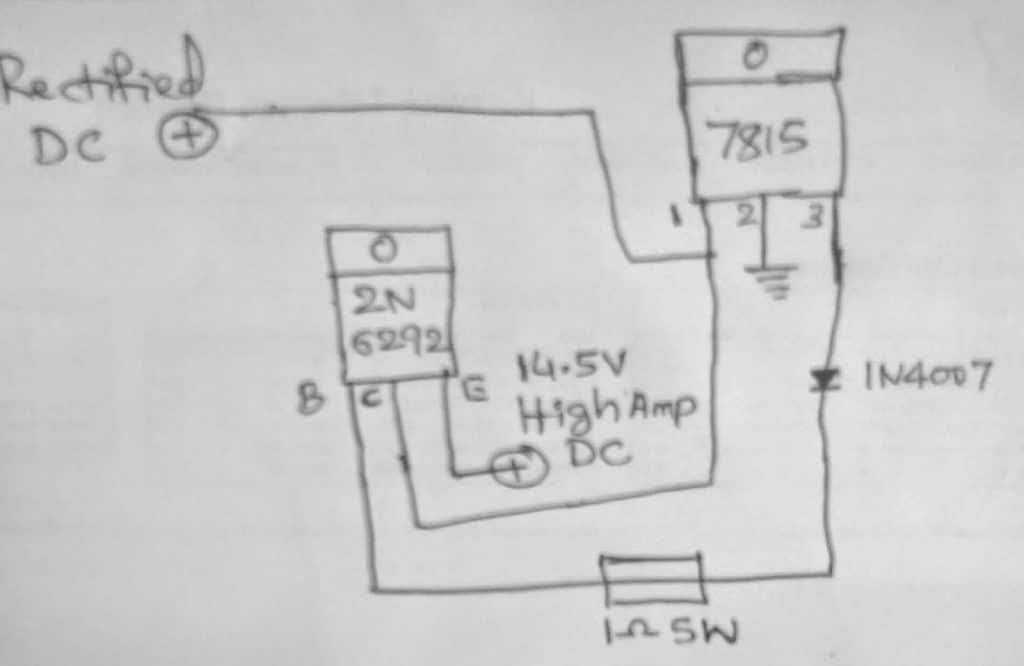

BJT公共集电极应用电路示例
下面是一些典型的发射极跟随器或集电极晶体管应用电路的例子。
