这篇文章讨论了一个简单的基于红外的接近传感器电路，该电路通过安装在人工制作的鸟巢旁边来研究鸟类及其行为。这一想法是扬·辛伯格先生提出的。

技术规格

我希望你们有时间读这几行。首先感谢x提供的有趣的模式!他们也在工作!我们是三个研究鸟类的人，我们有大约1700个鸟巢要检查。鸟巢是一个前面有一个洞的小木箱。

我不是电工，但我正试图找到一种不费钱的方法，在鸟巢外面（只有几十只！）有鸟在的时候点亮LED。每次检测到移动后，LED必须闪烁约5分钟。

我可以用一个可充电电池和一个太阳能电池从花园的灯-这是好的。我在互联网上找到了你的“精确红外运动探测器或接近探测器电路”，这可能是一个解决方案。我可以把蜂鸣器换成带电阻器的LED吗？

其次，我发现你的“电池电量不足指示电路仅使用两个晶体管”，a是一个成功的例子。4乘以1,2V=4,8V的可充电电池组的最低电压是多少？有没有办法降低目前的消费？5分钟的锁是怎么开的？

涡流和PIR探测器可以工作，但我认为它们消耗电流太多。超声波探测器是不可能的——鸟能听到什么频率的声音？

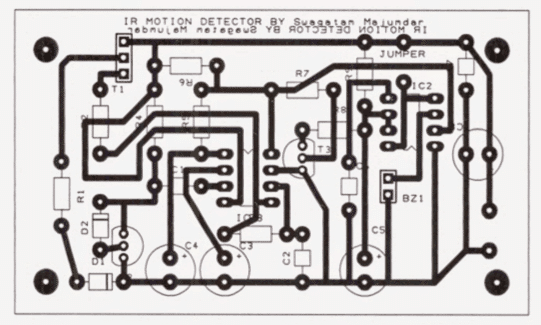

最后，我为你们的红外探测器做了一个快速的PCB布局。如果太可怕，请删除。

Regs，

简·辛伯格

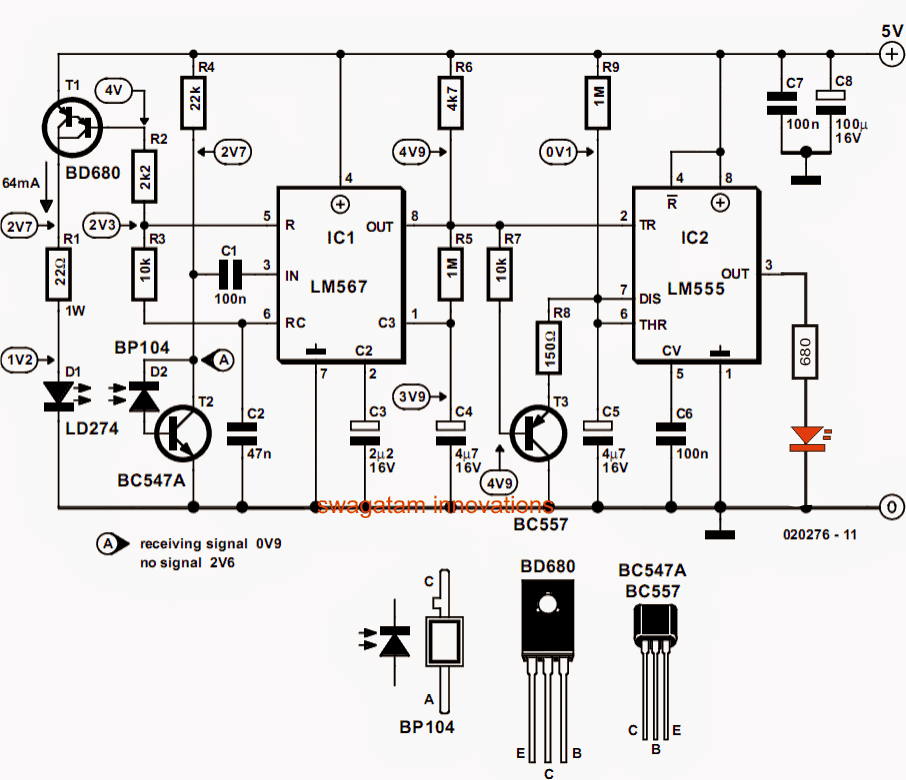

建议的鸟巢探测器电路可以理解为以下几点：

IC LM567配置为标准锁相环频率检测器模式。

红外光电二极管LD274从IC以设定频率馈送，该光电二极管成为发射器设备。

另一个光电二极管BP104与上述光电二极管平行放置，这样它可以在障碍物(这里是一只鸟)在前面指定距离内接收反射的IR射线。

BP104成为电路的接收红外设备，并被调整为只对来自LD274的反射射线作出反应，而不对任何其他虚假的入侵作出反应。

一旦检测到障碍物，BP104触发并激活集成电路LM567，并在其输出引脚处使用低逻辑。

但是，上述触发的低逻辑仅在入侵者被预设在检测区域内时才有效。

为了保持输出持续一段合理的时间，集成电路555单稳态与集成电路LM567相结合。

IC 555接受来自LM567的pin8的低电平信号，并将其pin3保持高电平一段预定的时间，即使在由于障碍物可能突然消失而使LM567输出失效之后。

IC 555的pin3保持开启的时间可以通过适当调整R9/C5的值来设置

晶体管T3限制和禁止C5充电，直到LM567的pin8因障碍物移除而停用。

以上步骤确保IC 555输出闩锁ON时间只有在鸟进入巢后才启动，这也确保IC 555输出只在IC LM567的pin8变为非活动后执行预定的时间闩锁。
