该帖子解释了一个简单的恒流自行车发电机电池充电器电路，可用于从自行车发电机电源为锂离子或镍镉电池充电。这个想法是由赛义夫·汗提出的。
技术规格
我想通过安装在循环发电机上的电池充电。你能告诉我如何为它设计电路吗?我不懂电子学。我会非常感激的。我不知道很多，但我生活在电子工程师谁知道它，所以如果给他们一个完整的原理图，他们可以做它。我可以在网上订购吗?
我不确定一个发电机能产生28/30V。我读到它可以限制在4-20 V大部分
(我用的是一个简单的电机，它可以旋转，也可以给电池充电)。我知道我完全是个菜鸟。
只是几点：
1.输入电压，被连接到发电机安装到一个正常的周期将变化很大，但大多数是小于20V，对吗?
2.将充电的锂离子电池需要为LED灯供电约2小时。它必须在骑自行车的1-1.5小时内收取。这几乎是我的项目。
1)设计
以下环节所示的第二电路可用于上述应用:
https://www.homemade-circulay.com/how-to-build-simplest-variable-power.html.
发电机输入应通过1N4007二极管通过1N4007二极管连接到30V和地面的点。
10K可变电阻可能是一个锅或预置应调整得到所需的输出电压。
安装在合适的散热片上。
IC LM317可以从3V到35V输入工作，因此输入变化不会影响结果。

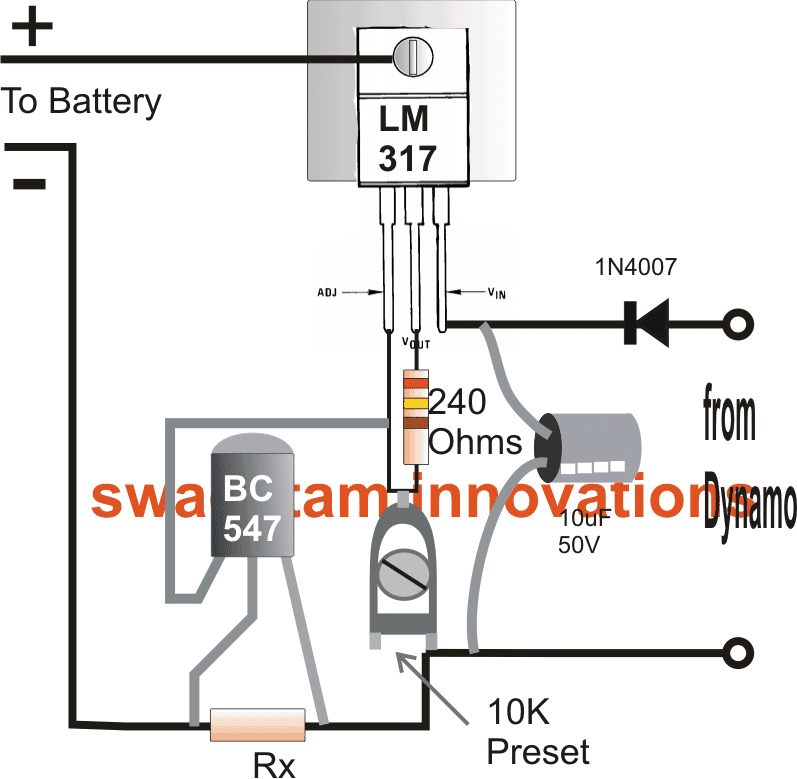

提出的自行车发电机电池充电器电路的图示介绍如下。
必须确保IC的pinouts按所示的指示正确连接。
如何计算这个自行车发电机电池充电器电路的电流极限
Rx为电流控制电阻，必须按照充电电流规格选择，选用公式如下:
Rx = 0.6/充电电流。
下面的下一个想法解释如何简单地充电镍镉电池快速使用发电机设备。
2) 1.2 V镍镉电池充电(科学项目)
第二个概念解释了如何使用6V发电机为3个镍镉电池或镍mh电池串联充电。
Jennet女士通过邮件要求设计，如下所示:
＂我女儿上10年级，她的科学项目是用运动自行车和发电机给小电池充电。您能帮忙制作示意图吗?同时，您还能提供建议，说明需要购买哪些材料才能建造这个建筑?任何帮助都将不胜感激。”
所需的材料
本自行车发电机变流器项目所需材料如下:
- 6V发电机= 1no
- 1.2V AAA镍镉或镍氢电池= 3nos
- 4.5V电池盒固定以上电池串= 1号
- 10欧姆，2瓦电阻线伤口= 1no
- 1 n4007二极管使桥式整流器= 4nos.
- 任何便宜的小型100ma电流表= 1no(可选，用于指示充电状态)

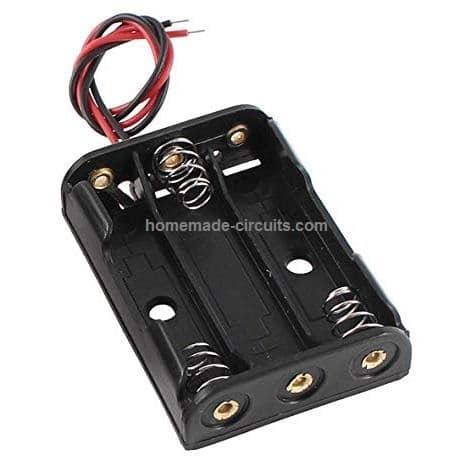

下面可以在电池盒的图像：

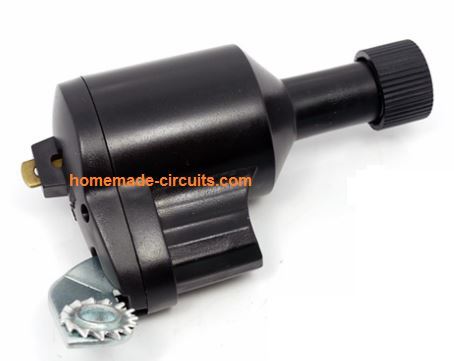

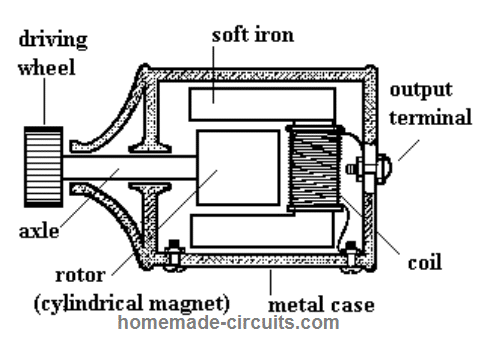

发电机规格

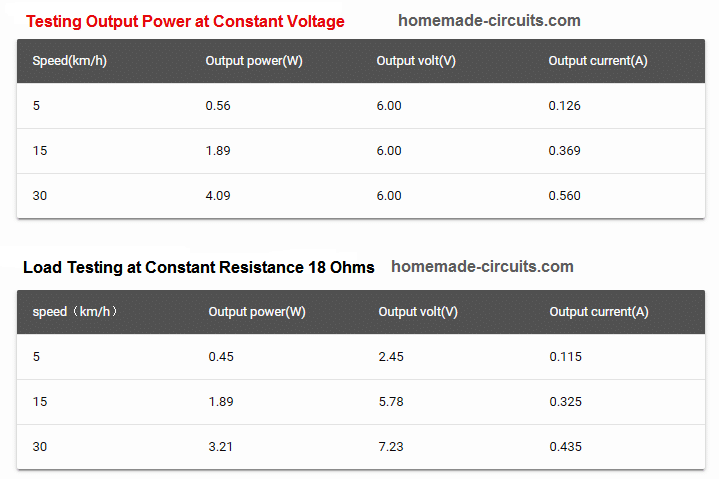

发电机的规格可以从以下数据进行研究:
它基本上是一个6 v发电机,最大电流容量为500mA。即使在自行车5公里/小时的缓慢速度下，这种类型的发电机也能产生6V @ 100mA的像样输出。该功率可用于镍镉或N-Mh电池，甚至锂离子电池充电。除非使用降压转换器，否则锂离子电池以这种速度充电可能需要很长时间。

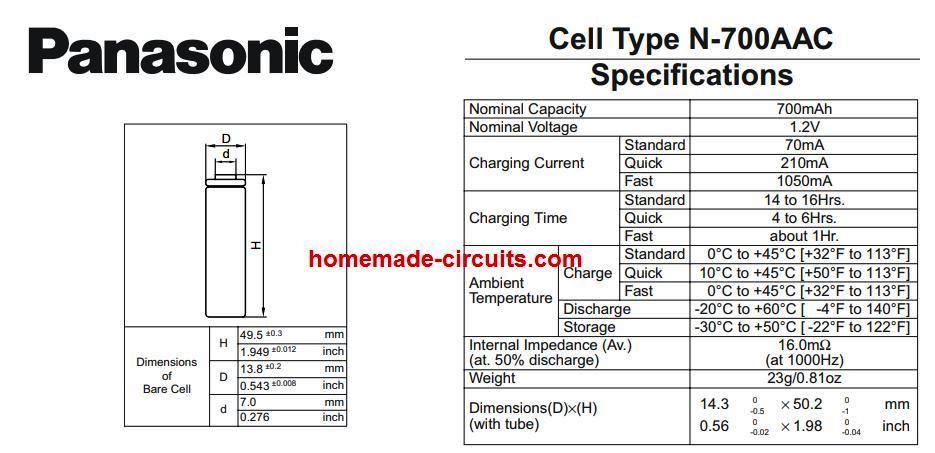

细胞规格可以如下所示：
如何用电池连接Dynamo

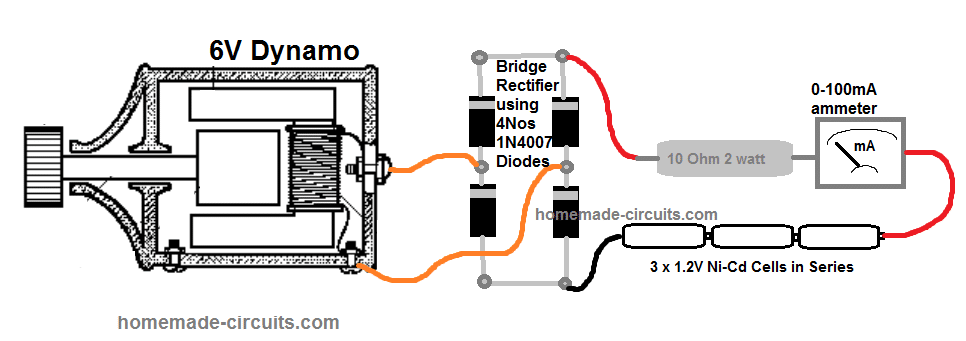

连接发电机与电池和其他提到的部分可以使用以下布线布局实现:
连接看起来很简单。您将需要一个烙铁和焊锡线来连接所示参数。
首先使用1N4007二极管制作桥式整流器，解释如下在这篇文章中。
接下来，插入并固定电池盒中的单元格。
在此之后，在自行车框架上安装Dynamo。
最后，使用柔性电线彼此连接所示部件的末端。请务必用正确的+/-极性连接电流表，否则仪表针将向左侧偏转而不是右侧。（+）仪表将进入10欧姆电阻。
警告：由于发电机体的行为就像一个输出端子，确保它不接触任何电线连接的电路，除了较低的橙色电线连接的点。简而言之，将二极管侧电路固定在一个塑料盒内。
充电响应测试
一旦完成了程序，就开始兜售自行车。您将开始在电流表上看到一些偏转。这表明电池从发电机消耗电力并被充电。
现在，随着自行车的持续运行，电池将逐渐得到充电。这将通过电流表上相应减小的偏转度来表示。直到，最后没有偏转或仪表读数将被看到，这将表明电池现在充满了。
我很抱歉，卡拉维尔，我已经停止了这个提议，因为处理和发表这么多回复会让人很困惑。
但没问题，如果你有任何复杂的话题要跟我学习或讨论，你可以发给homemadecircuits@gmail.com.，我会回复并将其作为有效地发布。
不客气！
你好,swagatam
上述电路非常好。我看到一只手曲筒式手电筒电路，没有电子器件，甚至是二极管，发电机通过一系列LED和双接触开关连接。LED工作都是可变整流器和光源。它最简单的设计...你能解释/发布电路吗？
你好马克思,
谢谢!
您所指的手工触发装置可能具有限制为LED电压的输出，这就是没有其他部件的涉及的LED电压，自行车发电机电压可以从零到20V的范围内，这使得某种调节是必不可少的，以避免避免LED损坏。
我会试着调查细节。
先生，我想做一个2000mAh电池的手摇手机充电器。如何设计电路和发电机。
Suyog，有很多可能的电路选择，你可以使用7805 IC，或如上所示的LM317，或任何其他类似的稳压器与自行车发电机获得曲轴充电输出，为手机充电。
上述电路示例是您可以获得的最佳状态。
你好，我做了一个有电池切换功能的机器人。我目前正在研究的另一个部分是利用发电机从机器人的马达中产生能量。发电机将根据电压条件一次给系统的电池充电。我的问题是，在设计电池充电部分时需要考虑哪些适当的因素?我的意思是，我应该如何修改上述电路到一个锂聚合物友好电路。我使用的是3芯11.1V 2200mAh锂聚合物电池。期待回复。
嗨，上面的电路没有一个自动过充电截止功能，这可能是一个脂电池高度推荐。
我将很快设计出所需的电路，并将其张贴在这个博客供您参考。
赫洛先生，
我想知道Rx的情况。这有什么用呢?
这是为了将充电电流限制在Rx计算值所确定的安全极限
是的，它可以使用
嗨，我16岁，正在创建一个发电机-电池充电单元的DT项目。我没有任何电气方面的专业知识，我想知道你是否可以帮助我了解如何使用/适应这个或另一个电路，以满足我的需要，以及在哪里购买所有必要的组件。
谢谢。
嗨，我肯定可以帮助你。请告诉我您将使用的电池额定值。或者您可以简单地告诉我Dynamo规范，所以我可以建议哪种电池可以适当地使用它和其他相关参数。
先生我是一个机械工程师pl sujest我需要为手机充电系统dynoma dynoma旋转每小时10公里有5个led灯泡和手机充电在时钟dynoma旋转移动充电应该超过正常水平pl建议我crcuit图合适dyonoma pl迫切pl给,可用地址小姐真诚拨打9480106295 / 9449950392
你好Nagabhushan，你可以尝试最后一个电路为手机充电，仪表将不需要，10欧姆电阻应更换为2欧姆2瓦电阻。对于LED，你可以使用20mA的5mm LED，把他们放在平行，确保有一个100欧姆1/4瓦电阻串联在每个LED
先生,
没有问题，但欣赏有关电池充电器的主题。将阅读你的文章。谢谢
不客气，梅尔文…
喂,先生,
我可以用Litle风扇12伏DC改变Dynamo吗？
Hi Rudi，是的，你可以，但它可能不会充电，除非它的电流输出是充分的额定
