当电源电压仅为120VAC时，自动稳压电路是非常适用的。许多小工具在220V交流下可以很好地工作，这就是为什么需要电压调节。
:迈赫兰Manzoor
为此，设计了容量可达1KW的稳压电路，并在不同的步长(量程)下提供可变电压。
电路操作:

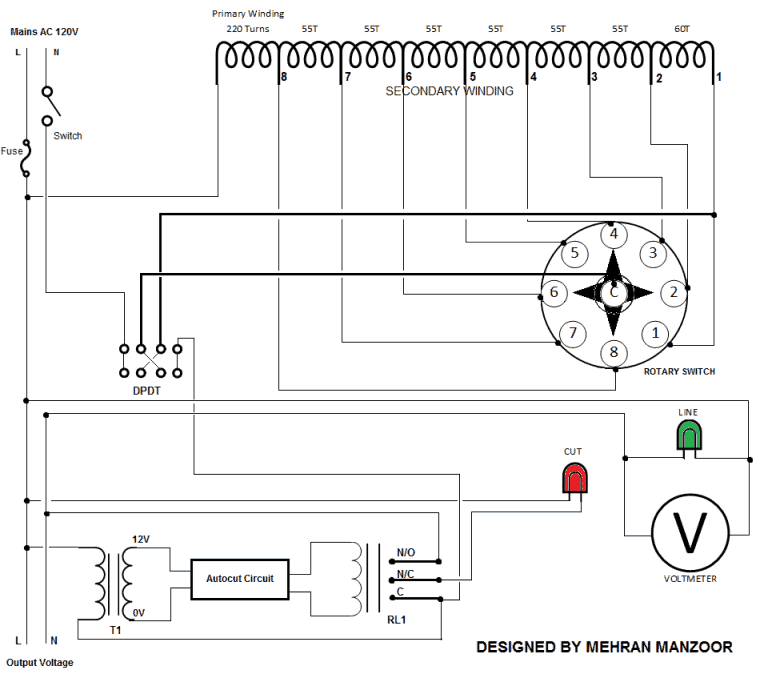

市电120V交流线路和中线包含一个开关和一个保险丝高达10A。DPDT开关用于电压的上升和下降。DPDT开关有四个端。
来自市电的中性线直接进入DPDT的第一端，线/相线进入变压器一次绕组，一次绕组为220匝6层。
它有七个55匝的二次绕组和一个60匝的绕组。这些绕组分别连接到旋转开关1到8。旋转开关有八个步骤，可由一个步骤选择。
旋转开关的插头接在DPDT开关的第二端。DPDT的第三端接变压器第一二次绕组。
DPDT的最后一端连接继电器的Common。电路中的继电器用于自动切断。
继电器的N/O成为第一输出市电交流电源。
继电器的N/C接在红色的第一端子上霓虹灯作为检测自动切断的指示器。红色霓虹灯的另一端接与电路共用的输出电源的另一端。它直接来自120V交流输入市电的线/相线。
继电器通端连接DPDT开关第四端和500mA变压器第二端，用于检测电压。继电器可通过如图所示的自动切断电路工作。
电压表与绿色霓虹灯并联连接到输出电源，显示输出端子上的电源和电压的存在

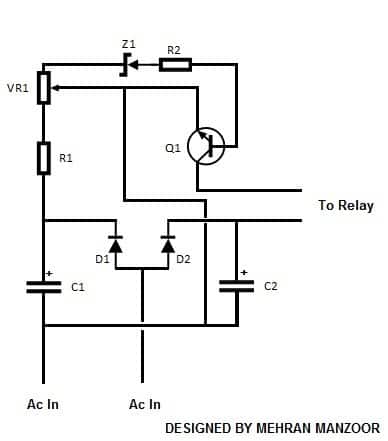

自动切断电路:
上面的自动调压电路清楚地显示了交流12V通过500mA变压器进入自动切断电路。
与D1和D2相邻的两个电容C1和C2产生继电器的第一个端子，其他端子可以通过预置调节，连接到晶体管Q1的发射极。
集电极产生的输出成为继电器的另一个终端。预置值可根据需要进行调整。当电压达到调整值以上时，电路自动切断。
自动切断电路所需零件:
c1: 100μ25 v
D1-D2: 1 n4007
R1:1.5KΩ
R2:220Ω
VR1: 5 k预设
Z1: 8.2 v
Q1: BC547
好的信息，但它的自动切断电压调节器不是自动电压调节器
你是对的，Ram，实际上我在发表之前没有读过这篇文章。
它实际上是一个手动调节的自耦变压器，不安全的电压切断。
先生，请告诉我一次匝和二次匝的线规。谢谢
对不起，我不知道细节，因为这个想法是由另一个作者提交的。
长官，告诉我主要和次要的箱子尺寸和线规。谢谢
丁，我不知道变压器的具体规格。我只能提供额定电压。
