这篇文章解释了一个简单的水位控制电路，适用于自动切换两个潜水水泵交替响应预定的水位开关。整个电路只使用一个集成电路和一些其他的无源部件。这个想法是由本博客的一位感兴趣的成员提出的。
技术规格
你能帮我解决这个问题吗:在一个地下室的污水坑里，有两个潜水泵与浮子开关(P1和P2)的安装，以实现某种程度的冗余。
为了均等地使用两台水泵，当达到预设水位时，我们要在P1和P2之间交替使用。即当第一次达到预设水位时，P1启动，将水抽出。下次到达预设水位时，P2应启动并将水抽出。
下一次轮到P1，以此类推。我们需要的是一个“交替”继电器控制运行P1和P2轮流。
设计

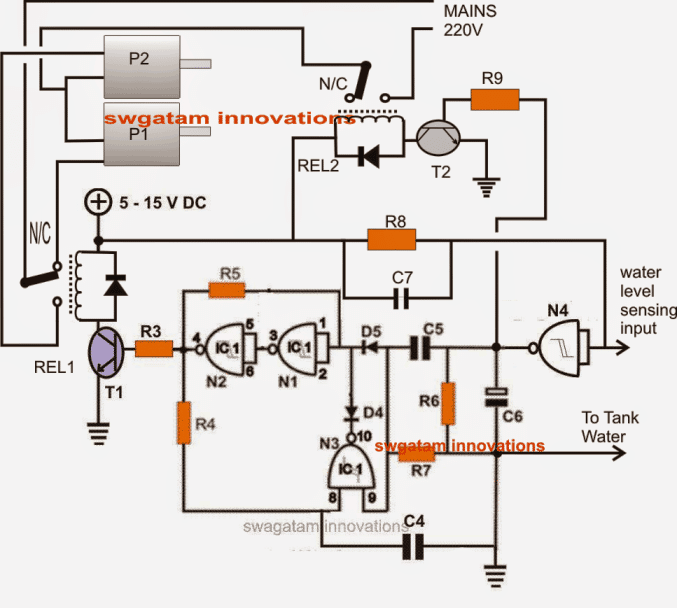

自动潜水泵控制器的所示电路可以理解为：
可以看出，整个电路围绕四个来自单个IC 4093的NAND门。
N1- N3门形成一个标准的触发器电路，其中N2的输出从高到低切换，反之亦然，以响应C5/R6接点的每个正触发器。
将N4定位为缓冲区，其输入端作为的传感输入检测水的存在超过油箱内预定的固定液位。
来自地面或电路的负极的链路还驻扎在罐水中，靠近并平行于N4的上述感测输入。
最初假设罐中没有水在高通r8下保持N4的输入，导致C5 / R6的结的低输出。
这使得N1、N2、N3和整个配置处于无响应的待机状态，导致T1、T2处于关闭状态。
这将相应的继电器Rel1 / 2保持在停用位置，其在N / C水平下具有它们的触点。
这里REL2接触确保在水箱中没有水时，电源电压保持切断。
现在假设水箱里的水开始上升，用输入的N4将地面连接起来，使其变低，这在输出的N4处提示一个高信号。
N4输出的高电平激活T2，即REL2，并翻转N2的输出，从而REL1也被激活。现在REL2允许电源电压到达电机。
在REL1被激活的情况下，通过泵P2的N/O触点驱动泵P2。
一旦水位下降到预设点以下，就会恢复到输入N4时的情况，从而产生一个低的输出a。
但N4的低信号对REL1没有影响，因为N1、N2、N3使REL1处于激活位置。
REL2直接依赖于N4输出开关OFF切断电源供应电机和开关P2 OFF。
在下一个周期中，当水位达到感应点时，N4输出像往常一样开关REL2，允许市电供应到达电机，也开关REL1，但这一次是N/C触点。
这立即将P1翻转到操作，因为P1配置有Rel1的N / C，因此搁置P2并在此场合致动P1。
上述P1/P2的交替翻转将按照上述操作不断重复进行循环。
线路图
以上自动潜水泵控制器电路配件清单:
- R3, r9 = 10k，
- R4 r5 r8 = 2m2，
- R6, r7 = 39k，
- R4, r5 = 0.22，圆盘，
- C6 = 100µ25 F / v,
- D4，D5 = 1N4148，
- C4, C5, C7 = 0.22uF
- T1，T2 = BC 547，
- N1 -陶瓷= IC4093,
- 继电器= 12V，SPDT，20AMP ContactSrelay Dides = 1N4007
你可以尝试在下面的文章中给出的电路，你将需要调整线圈匝一点，以获得首选的电压水平
//www.addme-blog.com/2013/08/15v-to-12v-dc-converter-circuit-for.html
不客气！
我找不到机械双稳态（锁定）型继电器，如果它是可用的，那么N1，N2，N3电路将不需要，继电器可以用Rel1和T1基底直接集成在N4的输出中。
海先生,
我试过了很多你的电路和你做的很好。我有一个问题在我家里沃潜水泵和我希望你能帮我这…是我的泵的起动器,它有一个推动,推动开关. .所以我不知道如何直接的电源供应泵泵的起动是强制性的开始。任何能自动按按钮的电路。
嗨Karthick,
你可以把起动器开关换成等效的功率继电器。
继电器线圈需要12V或24V直流通过电源操作，这可以通过AC/DC适配器提供，然后继电器触点可以通过交流电源与电机连接，以实现所需的开关
海先生,
我需要一个电路，自动启动按钮提供的潜水泵..因为电源不能直接给泵..有什么你可以帮助我..
非常感谢
karathick.
尊敬的先生，
按钮切换有一个问题.it有一个启动电容，它必须在开始时使用，然后将被切断......如何做到这一点......如何使用电路的任何想法。请帮助我
问候
karathick.
亲爱的Karthick，
我需要系统的完整接线图，然后我可以试着弄一个电子版的，这样你大概可以画出接线图发给我。
海先生,
谢谢你的回复，让我画并发送给你不久。
谢谢
karathick.
嗨先生，我的问题与将继电器连接到现有的潜水起动器相同。起动器有1个电容器，用于启动和一个电容器，用于运行和15amps磁性接触器，带向开关的推动并推送到关闭开关。在水位控制器电路中，我只有一个用于打开和关闭泵的继电器。该电路适用于截止开关的射流泵，而是如何将其连接到潜水泵入门面板。请帮助我连接它。
嗨Arindam，你有与泵电机连接的离心开关吗？
我不知道是否有离心开关连接，因为整个泵和电机都浸在水中。这只是我能玩的启动面板。在面板有一个绿色的按钮开关，你必须按2秒，这将激活磁接触器。从这个接触器开关上连接一个白色的塑料轴，通过推到关闭开关，当你按下关闭开关时，这个红色的塑料轴就会下降并停止泵。面板上有一个电压表和安培表。
我认为启动开关操作是至关重要的，它瞬间连接电机的启动绕组与交流电源，并移除它一旦te按钮被释放，这个操作是必不可少的启动电机旋转....这必须手动执行，无论与什么设备的电机是连接。
即使对于上述电路也可能是如此。
但这可能是非常不受欢迎的用户，所以可能必须考虑一些自动替代，可以成为方便与上述电路....很快就会把它包括进去。
你好，长官，我有一个efy的潜水泵起动器电路。我怎么寄给你?如果你观察这个电路，用IC做一个简化版本，那将是非常好的。如果你给出你的邮件id，那么我会把PDF文件发给你，这样你就可以研究它并做出一些改变。
嗨Arindam，我的电子邮件ID在上面的“联系人”页面上给出
嗨先生，我已经发给了你的pdf文件。请在电压保护下面修改或重新设计它，如果发生干r次，那么电机应该停止。如果它可以是基于pic16f84a的音频声音，那么它对我将非常好。
嗨，阿林丹，这条赛道太长了，可能会相当耗时，让我跟随整个设计。
你可以简单地告诉我你到底需要什么，我可能会在这个博客上写，或者尝试用一个新的设计来指导你，但不是用图片
嗨先生，我想要一个基于潜水泵的自动水位控制器暨电机保护器。当架空储罐到达某些级别时，泵必须自动启动，并且当它填充到某些电平泵时必须停止。我需要超过电压保护和下方的电压保护如果干运行条件或过载（过度电流绘制）条件发生泵必须用警报停止.Manual开关开关和该电路的总旁路非常重要。
你好，Arindam，你将不得不分别制作和检查各个阶段，然后将它们整合在一起。
您可以首先使用以下链接中提供的水位控制器电路，一旦完成此操作，我们就可以继续剩余阶段：
https://www.homemade-circulay.com/2011/12/how-to-make-simple-water-level.html.
嗨亲爱的Swagatam,
我想使用Flot开关制作水位控制器。
目的是我有潜水泵和高架油箱，所以我想做一个回路，当高架油箱空了就启动泵，当高架油箱满了就停止泵。我展示了一些使用ic555的电路，但它们的触点(探头)是直接与水连接的，所以我不想接触任何电压连接在水里，所以使用flot开关是一个很好的选择。
对不起很长的故事，但我贝尔维夫安全第一。
亲爱的Jadoo，
您首先需要制作浮动开关，然后可以使用良好的相关水位控制器电路模块连接。
我会在这个博客中很快讨论这个概念。
在这个博客中已经有一篇文章使用了浮动开关，但是这个设计不是全自动的，你可以在这里参考它:
//www.addme-blog.com/2014/04/float-switch-water-level-controller.html
亲爱的Swagatam,
您能设计一个定时器电路，可在继电器上切换2秒，然后熄灭。这可用于激活潜水泵面板的电荷电容器。
亲爱的Chandan，只要在继电器驱动晶体管的基座上串联一个电容和一个电阻，你就会发现它执行所需的功能。
电容的值将决定延迟响应。
主席先生，请为单期1-2 HP潜水泵提供水泵控制器的CKT。
我想我已经有几个潜水泵控制器电路在这个网站，请使用搜索框找到它。
你好，先生，我有一个水箱和一个上盖水箱，我如何控制这两个水箱的水位?先生，请帮帮我。给出任何电路图。
你好rakesh，你可以用下坦克建立它并将它连接，它将照顾情况：
//www.addme-blog.com/how-to-make-simple-water-level/
对于上部坦克，你也可以建造另一个这样的单位
亲爱的Jorge，我很快会在我的博客上发布这个设计，一旦发布了就会让你知道
太好了，先生。谢谢，我期待着你的消息。
Hi Jorge，我已经在下面的帖子中发布了所需的电路设计:
//www.addme-blog.com/pressure-switch-water-pump-controller-circuit/
