这篇文章解释了一个简单的电路，使用被动红外或PIR来制作一个自动太阳能LED灯，可以在日落时自动照亮你的家，而且只有在有人在场的前提下。
由党卫军Kopparthy
介绍
这里，在这篇文章中，一个简单而有用的改进版本的基于PIR的自动家庭照明系统被讨论。前一版本的电路已经讨论过,在这里可以看到://www.addme-blog.com/pir-motion-activated-relay-circuit/的主要改进是人类的静态检测以及它的工作原理完全太阳能,除非电池不被指控在雨天什么的。
电路工作:
电路由不同的阶段组成，每个阶段执行特定的任务以保持电路工作。第一个是太阳能电池板，太阳能充电控制器和电池一起控制以太阳能为基础的电路供电。同一阶段决定是由电池供电还是由市电供电，这取决于电池的充电和电压。

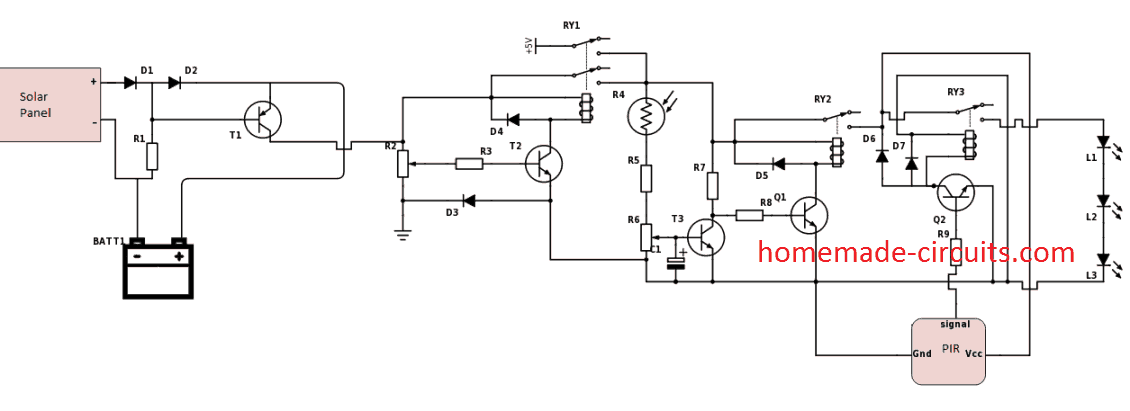

线路图
一个8550 PNP晶体管被用在这里的太阳能充电控制器来决定它是白天还是黑夜，这取决于来自太阳能电池板的电压。这是通过把太阳能电池板的电压馈电到晶体管的基础，从而保持它在白天的时间，当电压是由电池板产生。当黄昏降临时，晶体管的电压下降，电池电压被路由到电路的其余部分。
下一个阶段是一个电压源开关，它决定电路应该使用电池电压还是根据电池电压水平使用交流电源供电。配置了一个DPDT继电器来处理这种交换。因此，电路的电源保持不间断。
下一个阶段包括白天/黑夜探测器它可以根据照射到LDR上的阳光来判断是白天还是黑夜，并相应地触发继电器。在这个阶段，电容器C1连接在晶体管T3的基部。这确保了在传感中引入一个小的延迟，以便光强的突然变化不会误触发电路。T3的输出被馈送到下一个晶体管Q1，这实际上触发了继电器。
最后一个阶段由一个PIR传感器HC-SR501组成，当它检测到附近有人的存在时，产生一个高输出，这个输出被馈送到晶体管Q2的基础上，并立即触发继电器，连接到它的LED被点亮。当人离开时，灯光会用同样的机制自动关闭。
最后，为了使电路即使在静态占用时也能工作，由Hex Schmitt触发IC和少数其他组件组成的额外阶段可以与现有电路结合使用，但请记住根据要求使用更大的电池和太阳能电池板。该电路可以在这里找到://www.addme-blog.com/pir-circuit-for-detecting-static-or/
组件的列表:
太阳能电池板- 10.2V,400mA, 6瓦，
BATT1- 6V, 4.5Ah电池
R1 - 1 k
D1, d2, d3, d5, d6 - 1n4007
D4, D7 - 1 n4148
R2 - 10 k trimpot
R3 - 200 e
R4 -异地恋
R5 r8 r9 - 1k
R6 - 10 k预设
R7 - 10 k
T1 - 8050
T2 t3 q1 q2 - bc547
C1 - 10
RY1- 5V, DPDT继电器
RY2, RY3- 5V, SPDT继电器
L1, L2, L3- LED
PIR - HC-SR501
注:
在完成这个基于PIR的太阳能家庭照明电路组装后，该单元可以被安置在一个合适的外壳(塑料)中，并安装在一个安全的位置，免受天气影响。太阳能电池板，LDR需要定位，使阳光直接照射到他们。
这是我的原型展示静态占用检测的视频，请注意视频中的电路没有连接太阳能电池板，因为电路是室内的，而且PIR传感器运动的电路暂时是外部供电的。
简化设计如下图所示:
你好，先生，可以为12v 7ah电池做相同的电路
Satish，你可以使用12V电池，但要确保使用7805 IC为PIR Vcc引脚提供5v
你能再提供一份电路图吗?
我已经更新了帖子底部的图表!
你好
我可以使用7ah电池和30W太阳能电池板与这个电路?
7805集成电路耗散太多电流，我可以用开关稳压器代替吗?
谢谢你的好工作。
在我看来，这是OK的，你可以使用上述参数与上述圆锥[pt!
感谢您的回复。
你能不能添加一个功能，让光线在检测到运动之前保持暗淡，在触发运动传感器时变亮。
您可以尝试在TIP122基极和正线之间添加一个100K电阻或其他计算的高值电阻。它可能会起作用
你好，恭喜你的出色工作。
我正在寻找一个升压电路来代替一个贼焦耳
有一个5v的太阳能电池板，4xli-ion 3.7v电池，还有建议。
谢谢你! !
谢谢你dijirotech,
焦耳小偷也是一个升压电路吗?请说明你的确切的技术规格和太阳能电池板的安培额定值，我将尽力帮助!
嗨赃物,
我想要一个电路，为逆变器的风扇开/关开关(感应负载)，因为感应负载有浪涌电流。我的想法是有一个延迟开关，连接风扇(或任何其他感性负载)到逆变器延迟约5/6秒。因此，最初的大电流是裸露的电源，5/6秒后，它是连接逆变器，特别是太阳能逆变器。
这件事请指教。
阿尼尔
你好，Anil，你可以使用以下概念:
//www.addme-blog.com/simple-refrigerator-protector-circuit/
市电输入改为逆变输入，冰箱输入改为风扇输入。

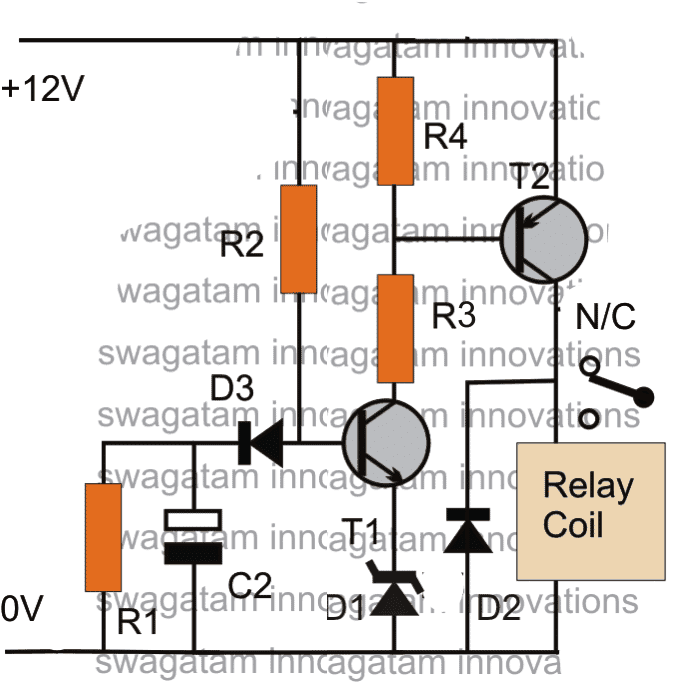

对不起，你需要用一个继电器来修改双向可控硅，并将继电器与风扇连接，以便最初它与市电连接，然后切换到逆变器。这里是同样的继电器电路:
//www.addme-blog.com/wp-content/uploads/2013/02/simpledelayONcircuit.png
你好，先生，我想建造一个太阳能灯的要求:
1.使用20瓦的led灯
2.汽车在黎明开启，早上关闭。
3.至少开12小时。
4.锂电池5/6小时充满电
5.内置电池过充、放电保护。
占用你的时间…

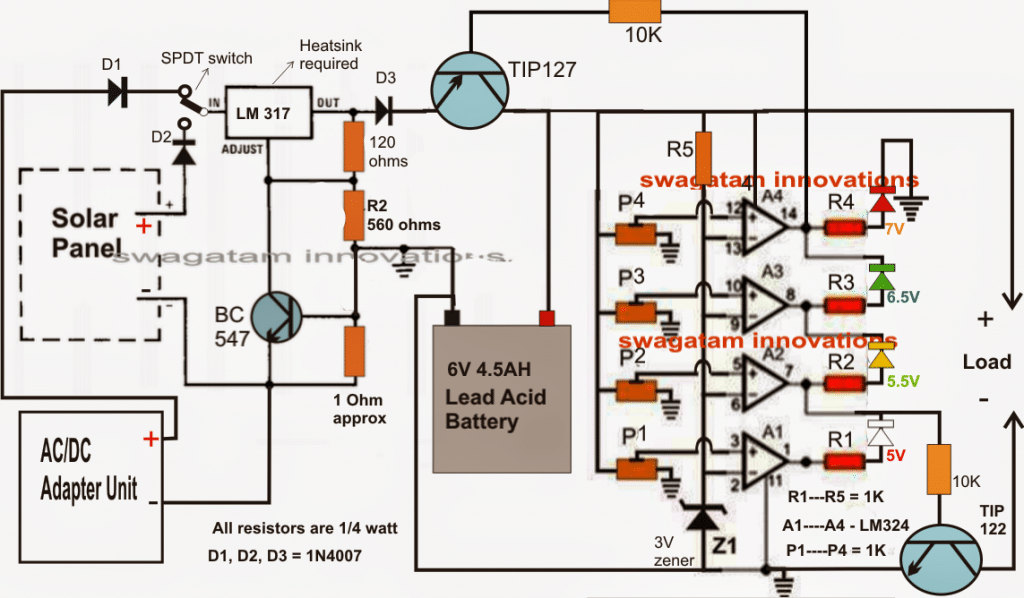

嗨，肯尼，你可以试试这个电路
//www.addme-blog.com/wp-content/uploads/2015/12/6.5V2Bsolar2Bcharger2Bcircuit.png
嗨赃物,
PIR模块输出的二极管未被识别。
是普通二极管吗?
致以最亲切的问候。
Nelio
你好，Neiio，是的，它可以是一个1N4148或1n4007二极管，虽然这个二极管和470uF是不需要的，因为PIR已经有一个内置的延迟电路
你好，斯瓦格塔姆先生，我希望你一切都好，我对你很满意。你分享的信息对我来说很有价值，所以我每天都在为你祈祷。我曾经是一名电子设备修理工，现在我辞职了，因为我已经62岁了，我的一些机会有限，我的矫形残疾，我在生活中挣扎。我有个请求。我需要一个电压检测仪图，确定电气安装和水安装在40厘米混凝土下的位置。如果你能帮助我，我将不胜感激。非常感谢您的宝贵时间。
谢谢图兰先生，我认为你可以尝试以下的概念来检测混凝土墙下的主能量。
//www.addme-blog.com/bug-detector-circuit-rf-sniffer-circuit/
为了增加电路的灵敏度，你需要为天线使用更长的导线
由于我有一个太阳能电池板3W 6V太阳能想做一个电路板图直流到直流，你能解释一下哪些产品有，因为我使用的是3.7v电池18650。用作一篇文章
我不明白你的要求，还请您详细说明一下。
