这种自动开/关灯开关有一个选择开关,方便灯(负载)要么在夜间开,白天关,要么相反,白天开,晚上或黑暗中关。
换句话说,电路可以像昼动自动开关或暗动自动开关,这取决于用户的偏好或特定的应用程序需要。
这种选择可以通过简单地轻击DPDT开关来实现。
警告:该电路未与交流市电隔离,并将在市电水平浮动,这可能是致命的,任何人在通电状态下接触电路,没有绝缘外壳。
电路描述

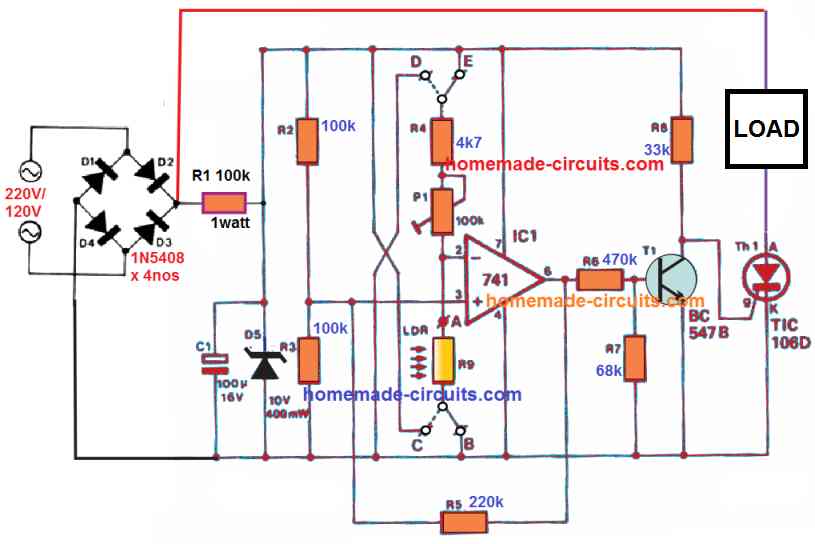

参考上面的原理图,这个双功能光激活开关的工作原理可以理解为以下几点:
它的非反相输入引脚3被固定在由R2/R3形成的电阻分压器的结上。
当R2、R3的值相等时,将参考电压设为齐纳电压D5用于稳定整流310 VDC至10 VDC。
直流输入电源直接由交流市电通过直流电源输入桥式整流装置,而整流直流大电流通过R1下降,以适应附加的电子电路。
现在,非反相引脚运算放大器逆变输入引脚2被固定在5 V参考值左右,用于通过R1/P1和LDR组成的另一个电阻网络检测光电平。
用作光激活开关
因为3号引脚是固定在5 V,意味着,只要引脚2保持在这个参考水平以下,运放输出保持高,使T1保持开关ON,和可控硅/负载开关OFF。
当R4端接正极线,LDR接在B点(接地线),并在白天照明时,会出现这种情况。
这是因为,在白天的时候异地恋的阻力急剧下降导致引脚2电位显著下降,并低于引脚3电位。
因此,当选择开关触点连接在点E和点B上时,光敏开关就像自动光激活开关一样工作。
用作夜间或黑暗激活开关
为了翻转响应,并使光敏开关像黑暗或夜间激活开关一样工作,我们只需要拨动选择开关,使相关的触点连接点D与正线,点C与负线。
一旦实现了这一点,LDR现在与正直线相关联,R4端与负直线相连接。
在这种情况下,如果LDR是充分照明,导致其电阻下降,这反过来导致引脚2电位上升超过引脚3参考电平。这立即导致运放输出引脚6去逻辑零,并开关OFF以下是司机.
关闭BJT后,可控硅在LDR上有白天的光线时,负载也会关闭。
接下来,当夜幕降临时,LDR电阻充分增加,导致引脚2电位降至引脚3电位以下,在夜间开关BJT、可控硅和负载。
电路现在变成了负载或连接的灯的黑暗激活开关。
因此,只要翻转选择器通过B-C和D-E点的开关连接,光敏开关可以快速推入所需的模式,无论是自动光激活或暗激活开关。
滞后函数
电阻R5引入了某种程度的磁滞使运放的输出在微光期或LDR上的光电平处于阈值点的过渡期间表现不稳定。
R5确保运放输出开关ON或OFF牢固,只有当光水平令人信服地越过开关阈值。
