自动发电机扼流圈执行器电路

该帖子解释了一个简单的自动发电机扼流圈执行器电路，使用一个直接的延迟关闭定时器电路和一个螺线管装置。巡回审判是鲍勃·佩里先生提出的请求。

技术规格

我需要一份后续项目的延时示意图。我有一个发电机，我可以通过控制面板从我的房子里启动，但需要到外面关闭化油器节流阀之前启动。

我已经设计了一种使用12V车门执行器/螺线管的方法，以拉扼流器关闭，但它将是很好的有一个电路，将触发螺线管(拉和保持)15秒然后停止。

我有一个弹簧，可以在20秒后将阻风门拉回打开。

12V螺线管有电线，根据极性可以使它推或拉。

我想利用一个按钮，我将附加到控制面板上，以激活电路使用发电机上的12V电池，允许它激活电磁阀，以拉扼流器关闭。

(电池规格:循环使用14.5-14.9V待机使用13.6 -13.8V初始电流小于6.8A)

电路设计不能在不使用时耗尽电池。

我打算用你的原理图做一块电路板然后把它放在防水盒里。

如果你能帮忙，我会很感激的。

最贴心的问候,
鲍勃·佩里

设计

只使用晶体管

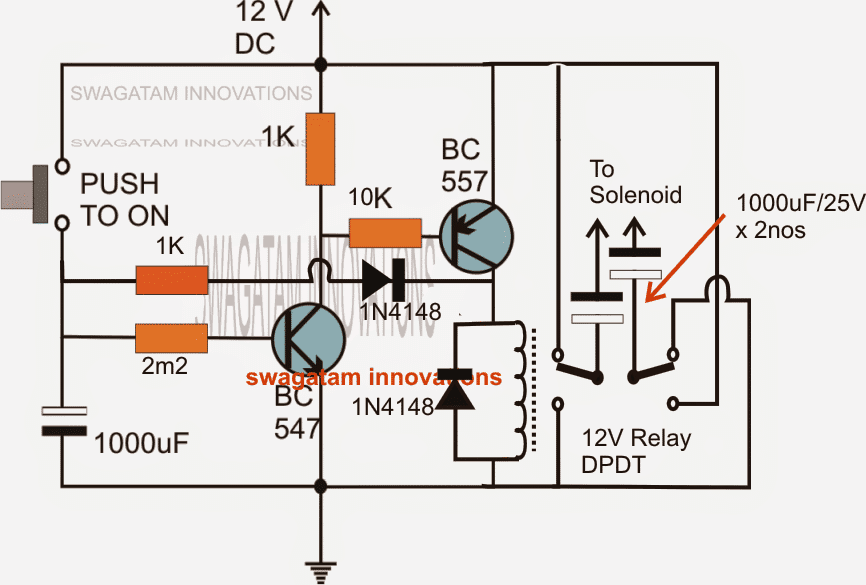

如图1所示，NPN/PNP晶体管网络基本上形成了一个简单的延迟OFF定时器电路。

它也可以看作是晶体管化的单稳态电路。

2M2电阻和1000uF电容决定了延迟的长度，因此可以根据所需的延迟量进行适当的调整。

最好只有电容器可以通过试错来改变以获得所需的时间。

一旦瞬时按钮被按下，电源电压被允许通过2m2电阻进入BC547的底部，同时导致对1000uF电容充电。

上述操作触发NPN/PNP设置以及连接的DPDT继电器。继电器依次启动螺线管。

整个操作在几分之一秒内点击，并保持即使在开关被释放。

这保持螺线管开关ON，直到1000uF电容放电的时间过去，其中继电器和螺线管开关OFF，并恢复到原来的位置。

必须注意的是，这里可能不需要弹簧负载螺线管，因为DPDT继电器和它的连接有效地逆转了螺线管的极性，适合于预期的动作。

这种扼流圈执行器电路在不使用和连接到电源时将消耗零电流。

线路图

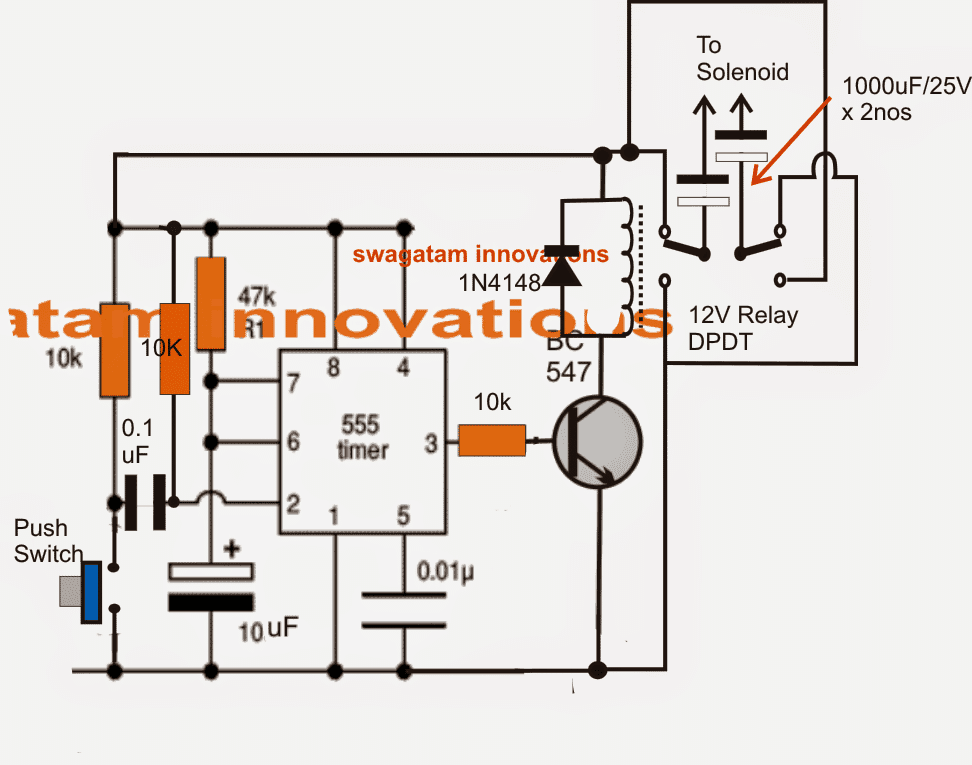

使用IC 555

通过下面所示的设置，还可以使上述电路更加精确。在这里，我们看到IC 555被配置在其标准单体模式。

按钮用于暂时地面销# 2的集成电路,集成电路的连接设备在销# 3被激活,即使在开关位置释放,直到设置时间流逝所确定的值的电阻/ capacior销# IC的6/7。

该自动发电机扼流圈执行器电路在非工作状态下消耗约5mA。

Bob先生的反馈

嗨赃物,

谢谢你的时间和示意图。像你这样的人，使互联网成为有价值的资源。

只是几个问题:
1) 2.2Meg电阻器是否可以用微调器来改变时间，或者我只需要改变
只有两个1000uf电容?
我是否将两个电容器的正极连接到电磁阀的正极和负极
螺线管接地线?

再次感谢,
鲍勃·佩里

解决电路查询

这是我的荣幸，鲍勃!

1)是的，2.2m的电阻可以用预设值替换，这个值不是很关键，你甚至可以尝试一个1M的预设值，同时尝试用连接2.2m电阻的1000uF电容进行实验(它是一个单电容)。这两个值(2.2M和1000uF)或单独都可以进行微调，以获得所需的延迟。

确保你添加了一个10k的电阻串联与预置(晶体管底座)，以保护晶体管。

2)你可以连接电容器的正极“朝向”螺线管或负极“朝向”螺线管，没有其他组合应该尝试，基本上我们正在尝试实现一个非极性电容器在这里…因此，您也可以购买一个非极性500uF/25V电容，并将其串联到螺线管的任何一根电线。

螺线管的电线连接(极性)变得至关重要，只有继电器接触一旦上述帽组件完成，上述帽组件成为螺线管的一部分。

细长线的极性可以简单地通过操作机构来确定，如果它移动相反…把电线交换一下。

致以最亲切的问候。
