自动蒸发空气冷却器电路

在这篇文章中，我们研究了一个简单的湿度传感器电路，该电路使蒸发空气冷却器能够通过检测其湿度水平并相应地启动水泵来自动恢复其蒸发垫的湿度水平。这一想法是安克尔·施里瓦斯塔瓦先生提出的

技术规格

先生，您能帮我设计一个根据空气冷却器蒸发垫的湿度来控制水泵开关的电路吗?

有什么方法可以测量水的数量或湿垫的水平?

设计

蒸发式空气冷却器依靠水蒸发技术从其风扇产生冷却效果，为了实现这一点，风扇空气被强制通过湿蒸发垫，在湿蒸发垫中进行冷却过程，并且用户体验到比环境冷得多的空气。

蒸发过程不断消耗蒸发垫中的水分，导致蒸发垫干燥，从而降低冷却效果。

这可能会给用户带来不便，因为用户必须定期在水冷却器中浇水，以确保垫子的湿度得到最佳维护。

所提出的自动空气冷却器回路确保蒸发垫内的水始终保持在一个最佳水平打开水泵以及每当在蒸发垫内感测到低水分含量时，向蒸发垫供应最佳数量的水。

电路图

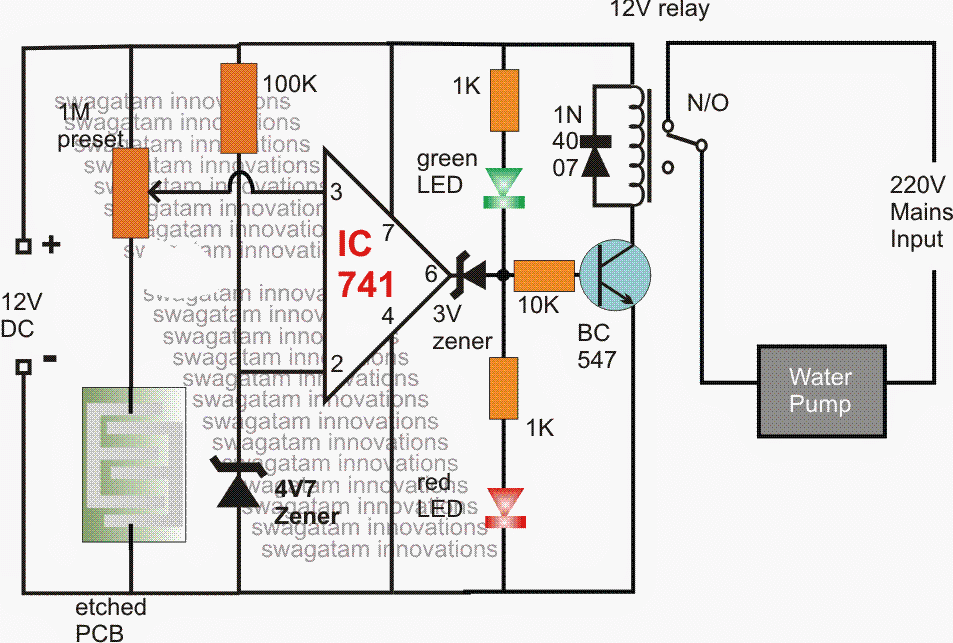

参考上述简单的水传感器电路，我们可以看到自动蒸发空气冷却器操作是如何借助简单的运算放大器比较器电路.

工作原理

这个运算放大器741在这里用于比较其输入引脚2和引脚3的电压差。

引脚#2通过齐纳钳参考固定4.7V，而引脚#3通过1M预设端接至铜蚀刻PCB接地。

蚀刻铜PCB与蒸发垫牢固连接，以便垫中的水含量与PCB的蚀刻铜布局直接接触。

PCB上的含水量允许电流通过地面，进而导致引脚#3的电位水平低于引脚#2的参考水平，这当然可以通过适当设置1M预设来确定，以便在正确的湿度水平下实现检测。

因此，只要检测到PCB上的湿度水平在最佳范围内，引脚3电势就会继续低于引脚2参考电势，这导致IC的输出引脚6保持低逻辑。

这通过绿色LED的照明来指示，这也保持了晶体管与继电器在关闭位置。

然而，当PCB布局上检测到低水分含量时，引脚3电位倾向于高于引脚2电位，从而导致输出引脚6变高。晶体管和继电器对此做出响应，泵电机启动，使蒸发垫自动注水和洒水，直到其湿度水平最佳恢复，这提示opamp关闭继电器和泵，直到下一个循环。
