在这篇文章中，我们学习了如何制作一个简单的基于IC 555的交替继电器定时器电路，用于在指定的延迟长度(由相关元件的计算值决定)下交替切换一对负载。这个想法是桑乔伊先生提出的。
线路目标和要求
- 我是您优秀文章的忠实读者。在这里我想要求一个电路设计。
- 我正在尝试建立一个实验室的纸涂层设置，我将使用2000瓦的吹风机来干燥涂布纸。
- 问题是，这些驱动器不能连续运行。
- 因此，我决定交替使用两次达台时。但是手动切换这些干燥器总是令人厌倦。
- 因此，我要求一个电路，它将能够交替开关和关闭干燥器，并在预设的一段时间内自动切换，并继续这样做，直到关闭。
设计

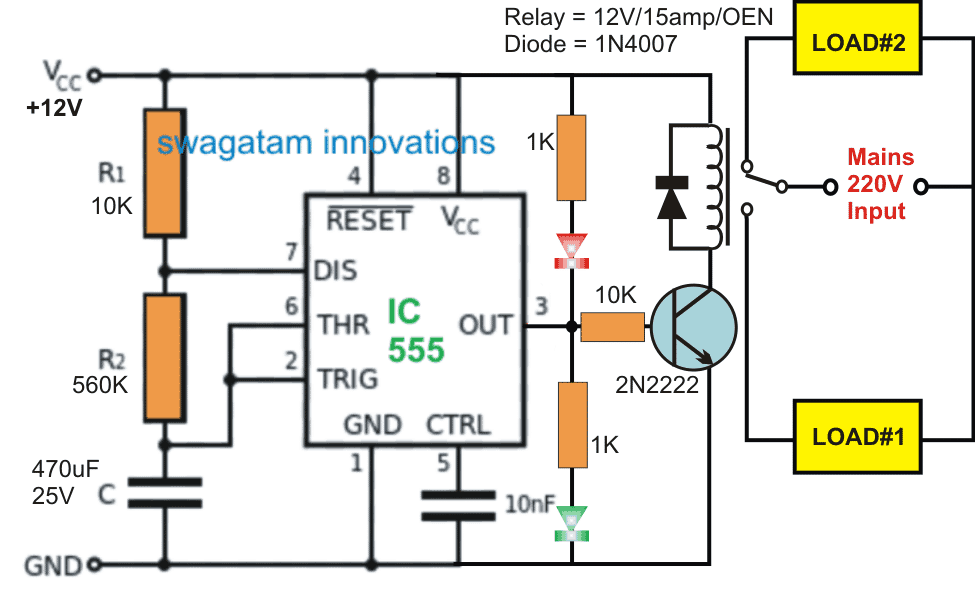

参考下面示出了备用开关继电器电路，或者我们还可以称之为替代的切换闪光灯电路，可以通过附加说明的帮助来理解该想法。
这个电路是围绕a标准IC 555稳定配置当接通时，基本上在其引脚＃3处产生交替的高和低或交替的12V和零伏。
这种交替开关输出伴随一定的延迟，其ON/OFF开关由R1, R2和C的分量值决定。
在建议的设计中，这些价值定时组件被适当地计算产生约50%的占空比，延迟长度约180秒或3分钟。
利用所示的布置，只需要改变470UF电容器的值以实现输出引脚＃3的其他优选时间延迟。
引脚3可以看到与晶体管继电器驱动级连接，它响应引脚的高/低脉冲，并相应地在N/C和N/O触点上切换继电器触点。
由于两个负载连接在继电器的这两个触点上，它们也交替地从ON切换到OFF，反之亦然，每次切换之间的延迟为3分钟。
两个led连接在电源引脚和IC的引脚3有助于指示负载可能在一个给定的瞬间处于开关ON或OFF位置。
上述交替开关继电器定时器电路也可用于其他相同的应用，通过适当改变不稳定器件的R1/R2定时元件，可以独立调整ON/OFF周期，以实现不同的ON/OFF序列。
哪个软件适合模拟?
我需要一个电路来计时感应加热器的持续时间。加热器运行时间可从1到30秒，视零件尺寸和配置而定，此时关闭，关闭加热器的电源继电器。然后，它会触发第二个继电器，操作螺线管，从加热器中取出部件，并将所有东西重置到初始状态。一个按钮将启动加热/部件弹出循环。
电磁阀的额定工作电压是多少?
嗨，我需要一个电路，运行定时器间隔45分钟开/关开关，请帮助。
你好，阿德瓦尔，你可以试试下面的电路
//www.addme-blog.com/how-to-make-simple-versatile-timer/
移除反馈环节，并将花盆设置为45分钟的时间间隔。
PIN＃3可以配置中继驱动器级
嗨先生，我真的很感谢你的担忧，我非常喜欢你依靠我的留言，上帝会祝福你和你的家人，如果我需要一些支持的电路，我会联系。
欢迎你，阿德瓦尔，继续努力
谢谢先生为您的支持，但我会告诉您是否需要您的技术支持，从Adewale中得到。
欢迎您的光临!
你好，早上好！我可以调整3秒钟吗？TNX先生
嗨，Jindro，是的，这是可能的，你可以使用以下软件来调整相关的电阻和电容来得到结果:
https://www.homemade-circules.com/ic-555-timer -astable-circuit-calculator.
我正在寻找一个交流继电器，将简单地取代手动24伏3位拨动开关;加载A，关闭，加载B，运行两个灌溉电磁阀。当我的机械计时器关闭时，系统“没有”电源，当机械计时器恢复供电时，我需要切换到另一个阀门，以此类推。我找到的所有继电器都需要持续的电源才能工作。你能告诉我我是否在寻找没有人做????的东西吗我很感激任何意见。
加里
它可能切换loadA和loadB交替，但如何关闭的位置应该被切换，我不能找出它?请澄清这一点!
先生,你好。
我有一个关于IC 555开关两个交替负载的问题。
目前我有顺序箭头引导安装在丰田侧镜。
这个顺序箭头有3条线(中性线，模式1，模式2)
目前它作为模式1连接（导线连接是中性，图案1），我希望使用2个模式，但无法弄清楚如何进行。交替的开关继电器可以为我工作，但由于其尺寸而无法隐藏在侧镜外壳内。
当指示灯开启时，我希望点亮图案1和关闭（关闭0.6秒），下一个图案2和OFF（关闭0.6秒），下一个图案1 ...循环重复直到指示灯熄灭。
该电路的电池电压为12VDC，电路的电源由闪光继电器控制(开关间隔为0.6秒)。
你能帮助吗?
谢谢
嗨Kelvin，您可以使用诸如此类的据说电路
//www.addme-blog.com/how-to-make-any-light-strobe-light/
在晶体管的两个收集器上添加两组LED
亲爱的先生,
谢谢你的回复，但那不是我想要的赛道。
我在youtube上找到了一个链接，可以更好地解释。
你能帮忙把那个白色笨重的交流继电器转换成电路吗?
谢谢
问候
开尔文
Kelvin，视频显示了交替切换到每个输入脉冲的继电器触发器。您可以通过使用以下文章中解释的一个电路来获取结果
https://www.homemade-circules.com/build-these-simple-flip-flop-circuits/
您好，先生，电路似乎在开关之间没有3秒的延迟，请任何出路。另外,请帮
我为r1, r2和c 10秒开/关之间有3秒的延迟，我已经试过稳定的计算器，但没有得到它。
Adeyemi，使用R1 = 1k, R2 = 100k, C = 47uF/25V
我想在低/嗨音调自动角之间切换。每个循环中每个秒都可能少于1/2秒。暂时开关释放时需要消除喇叭输出。输出将控制12VDC继电器。电路功率12VDC。这是否可以使用上述设计？
RA为0，RB为600欧姆和帽为3微法。如果暂时发布，似乎两个继电器都会关闭。
是的上述电路将工作，您可以将推送开关与12V电源串联
你好
这只是我需要的，我已经建立它，它与Lite Load一起工作，如装载A + B上的LED，但是当我打开泵（约0.7放大器）时，时序会碰到碰撞和不平等从3分钟到大约1min。
你有什么问题吗？希望我有意义。非常感谢你的时间。
Bo安徒生
你好，很高兴你能成功建造它。
问题可能是由于强电机瞬变IC 555时机可能会受到干扰。
请对IC 555供应线进行以下修改。
通过50欧姆或100欧姆串联电阻供电IC 555正极线。
添加1N4148二极管直接穿过引脚#8/4和引脚1的IC。阴极将去引脚#8/4。
此外，还添加一个100uF电容并联上述二极管。电容器的正极将与二极管的负极连接。
另外，将引脚5号电容的值增加到1uF或更高。
请按照上面的方法做，看看是否有助于解决问题?
一个非常有用的项目。如果项目中包含两个以上的设备怎么办?这可以修改为包括可变数量的设备工作在可变的时间和在可变的间隔?
谢谢你，这个电路中只能使用两个负载，对于可变时间和可变数量的负载，你将需要许多IC 555按顺序排列，并进行可变时间调整
我需要一个定时器，这将帮助我在循环水上和关闭所需的时间。
以下几点需要你澄清。
1.我可以只使用一个马达(负载)而不是在电路中使用两个。
2.如果我需要调整开关时间，是否有可能去预设替换固定电阻。
3.如果我使用12v电机或230v电机，我应该选择什么继电器。
以下是答案:
1)是的，你可以连接单个电机的N/C或N/O触点取决于你是否希望电机是on时，电源接通电路，或启动与电机OFF时，电源接通。
2）是的，这是可能的。您的驾驶室用1米的锅或预设更换R1，但请务必将10K固定电阻串联连接到此预设或锅中。
3)继电器将取决于电机电流规格，如果它是小于5安培，那么你可以使用普通的立方体继电器线圈电阻约300至400欧姆。
我应该改变更多的时间延迟(15分钟和5分钟循环)
您将必须通过使用R1和R2的不同电阻值进行实验
