ZSD100是一个报警频率发生器IC，它包含一个扫频报警信号发生器，专为固定和车辆保护报警系统设计。
电路操作
为了从这个集成电路中获得指定的警报声音，只需一个ZSD100，两个定时电容器，一个昂贵的TO92达林顿，压电换能器和耦合变压器就可以产生一个非常大的，刺耳的120分贝警报警报器。
与声学频率信号发生器、低频扫描发生器、关闭电路和输出驱动级一起，ZSD100具有产生经批准的报警指示的所有关键功能。
你可以得到这个IC与8引脚DIL或SO捆绑之间的选择，IC授予一个廉价的流线型方法的警报信号技术。该系统的输入电压可达4V至18V，特别适用于电池驱动产品的安全探测器、防盗报警器和车辆防盗技术
功能信息
ZSD100的声学指示是使用方波振荡器创建的，其操作能够直接触发许多输出电路。为了产生特殊的警报警报声，音频振荡器的频率被另一个较低频率振荡器扫过分配的2:1频谱。两个振荡器的频率由R T (INT)和电容C MOD和C OUT调节
引出线的描述
销# 1。RT:用于加强频率管理的非强制性表面电阻。外围电阻器提高了每个调制振荡器和输出振荡器的控制力。RT引脚还被用来给小部件充电。可能将RT连接到VCC或开路会导致设备瘫痪。
销# 2。声表面波:使用声表面波引脚选择调制波形。开路产生三角波，锯齿是通过将SAW连接到CMOD引脚来实现的。
销# 3。一个外部电容将被用来编程低频调制振荡器。建议CMOD值在0.1 ~ 10 μ f之间。
销# 4。接地
销# 5。COUT:一个次级电容将被用来编程输出振荡器。背书的COUT值在1nF ~ 100nF之间。
销# 6。Q非反向输出驱动器
销# 7。Q反向输出驱动器
销# 8。VCC

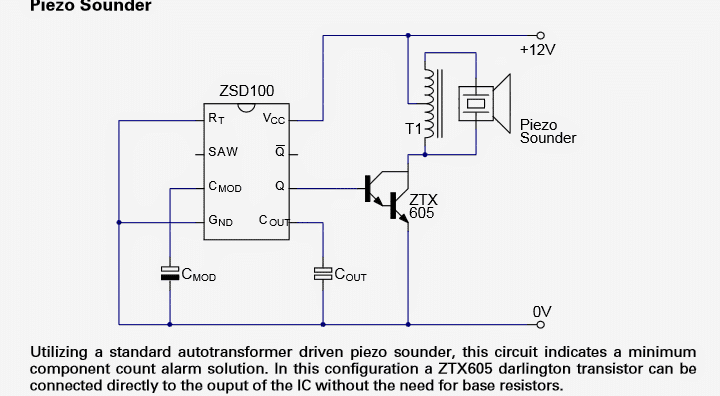

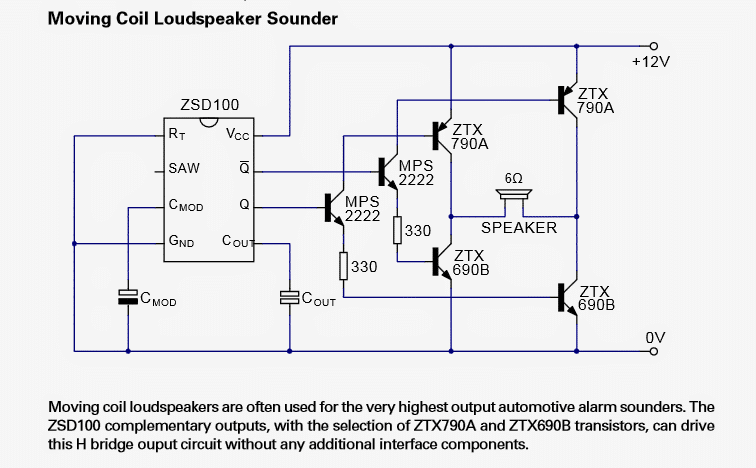

使用ZSD100的报警电路
嗨，在这个压电音响电路中，你提到了一个标准的自耦变压器。你能提供规格和/或哪里可以得到一个合适的?如果我需要输出在20 ~ 30 KHz范围，那么我需要变压器电感的值是多少?非常感谢!
嗨，规格可以在下面的文章底部看到:
//www.addme-blog.com/how-to-make-ultrasonic-weapon-usw/
实际上，驱动压电并不需要特殊的集成电路，任何普通的振荡器电路都可以用于这一目的
嗨，Swag，谢谢你的快速回复!是那个变压器把我弄糊涂了。我见过相当多类似的电路，但没有人解释变压器实际上是什么，或规格与零件号等。如果可能的话，我想要一些或其他现成的部件。谢谢。
顺便说一下，关于过度统一的东西，这是非常有趣的，但几乎不可能。如果你去绿色革命网站http://revolution-green.com/他们有一个专家小组，解释所有的现象，有时让我们认为过度团结是可能的，也可以做一些实际的工作。多年来，马克·丹西和他的专家团队一直在驳斥那些所谓的过度团结的小玩意。我自己也很喜欢这个话题，并且一直在思考它的可能性。
别客气，基斯!变压器是一个现成的单位和工作就像任何其他降压变压器。一边的转弯次数较少，而另一边的转弯次数则多出好几倍。它可以作为一个上升或下降的变压器，取决于它的绕组如何配置一个电路。
是的，过度统一的主题是非常迷人和诱人的，我希望有人从我的文章中获得概念，并成功地揭穿它。我对这些概念也持怀疑态度。
好吧，我查了一下武器的文章，看到了Radio Shack的变压器。再次感谢 ..........我会好好看看的。
我很高兴你能解决它…更简单的蜂鸣器概念也可以阅读以下文章:
//www.addme-blog.com/simplest-piezo-driver-circuit-explained/
//www.addme-blog.com/how-to-make-simple-piezo-buzzer-circuit/
嗨Swagatam,
我使用BC517晶体管构建了上面的第一个电路。我用10uF的电解液做CMOD，用103的电解液做COUT。我用的是9v电池。压电式音响来自于烟雾探测器。这是一个三线压电。我没有使用反馈连接。我使用的是一个3针压电升压电感。这个单元在6点左右非常响(119分贝)″。问题是ZSD100振荡不正确。我试着分别更换两个电容器。 Using a 682 and a 22uF it tweets rather than whooops as I would like. Using a 333 it buzzes. Same thing with a 104. Using the 103 and 10uF it whooops but gets hung up on the high end of the whooop. It does the same thing with a 153. This one is actuated by a switch. I built another one that uses a lm358 proximity circuit to actuate. It actually whooops (sometimes) using the 103 and 10uF. It is off when set on a table and whoops when lifted off the table about 3″. If I lift it to 5″ or 6″ off the table it quits whoooping and just screams. I know this sounds strange, but it does exactly this. I’m thinking the resonant frequency of the piezo is somehow affecting the ZSD100. I thought you might have a suggestion what else to try.
诺曼，可能是电感的反电动势峰值干扰了集成电路的功能。你可以尝试在IC的供应管脚上添加100uF电容，也可以在供应管脚上添加9V齐纳二极管，希望这有助于解决这个问题。
嗨Swagatam,
我尝试了100uF电容和齐纳二极管以及几种组合，都没有成功。我有一个9伏的电池，一个7.35伏，一个7.43伏，一个8.2伏。我试了每一种，7.35伏特都很好用。其他的不喜欢。我也试了5v和6v，没有成功。ZSD100似乎是两个敏感的电压对我有用。我有一个CK9561警报芯片，我用它来驱动压电/电感电路，效果很好。我只是对ZSD100非常失望。谢谢你的帮助。
感谢Norman，更新了结果，希望读者会觉得有用!
