本文深入讨论了通用高功率放大器的结构细节，该放大器可以修改或调整，以适应60瓦、120瓦、170瓦甚至300瓦功率输出(RMS)范围内的任何范围。
设计

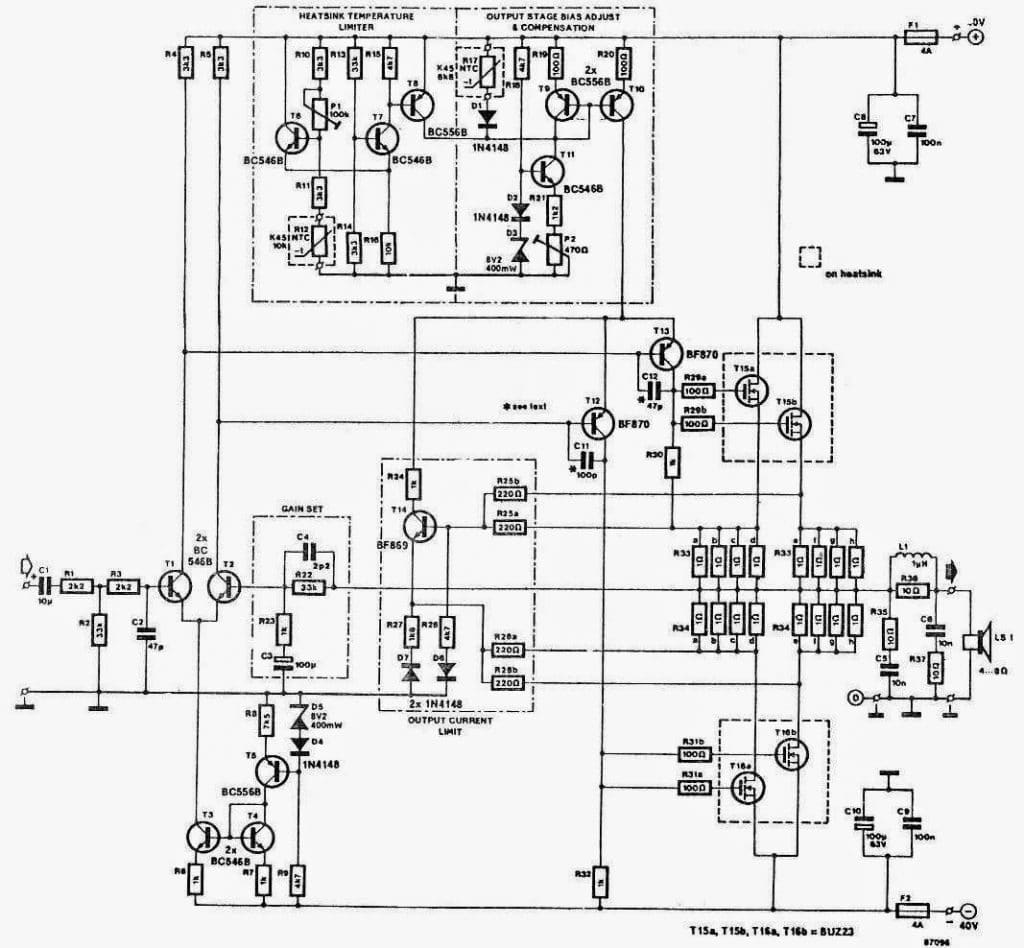

图2中的电路图说明了最高功率容量形式的放大器，这提供300w到4欧姆。设置适度的功率输出无疑将在后面讨论。
该电路依赖于一对串联的mosfet, T15和T16。，实际上是由一个差分放大器反相供电。考虑到mosfet的输入电阻是10欧姆的水平，驱动电力真的需要简单的适度。结果，mosfet是电压操作的。
驱动级主要由T1和T3以及T12和T13组成。输出级的负直流反馈由R22提供，负交流反馈由R23---C3提供。
交流电压增益约为30 dB。以下截止频率由C1和C3的值确定。第一差分放大器T1、T2的工作目的由流经T3的电流安排。
T5的集电极电流确定电流镜像T3-T4的参考电流。为了确保参考电流是恒定的，T5的基极电压由二极管D4-D5很好地控制。
T1-T2的输出作用于另一个差分放大器T12-T13，其集电极电流为输出晶体管建立栅极电位。该潜力的衡量将取决于T12-T13的工作位置。
电流镜T9和T10以及二极管D2-D5在第一个差分放大器中保持与T3-T4和D4-D5相同的功能。
参考电流的重要性体现在Tm的集电极电流上，这通常是由T11的发射极电路中的P2调度的。这个特殊的组合模型在没有输入信号的情况下静止(偏置)电流。
静态电流的稳定
当MOSFET的漏极电流为标称值时，MOSFET具有正温度系数，从而确保静态（偏置）电流通过适当的补偿保持一致。
这通常可以从R17通过电流镜T9-T10获得，其中包括负温度系数。一旦这个电阻器升温，它开始通过T9获得相对较大百分比的参考电流。
这导致集电极电流T10减小，从而导致MOSFET的栅极源极电压降低，从而有效地补偿MOSFET的PTC引起的增加。
热周期常数可能会受到散热器热阻的影响，决定执行稳定所需的时间。P固定的静态（偏置）电流；在+/-30%范围内一致。
过热保护
mosfet通过T6基电路中的热敏电阻R12来防止过热。任何时候达到选定的温度，通过热敏电阻的电位导致T7激活。当这种情况发生时，T8通过T9-T11获得了更多的参考电流，成功地限制了mosfet的输出功率。
热容由Pl调度，Pl等于短路安全的散热片温度。如果输出在输入信号出现时发生短路，电阻R33和R34之间的电压降低导致T14打开。
这会通过T9/T10导致电流下降，从而导致T12和T13的集电极电流下降。随后，MOSFET的有效范围受到显著限制，确保功耗降至最低。
由于实际的漏极电流依赖于漏极-源极电压，更多的细节对于正确设置电流控制是重要的。
这个细节由电阻R26和R27的电压下降提供(正和负的输出信号分别)。当负载小于4欧姆时，Tu的基极-发射极电压降低到使短路电流真正限制在3.3 a的水平。
施工详图

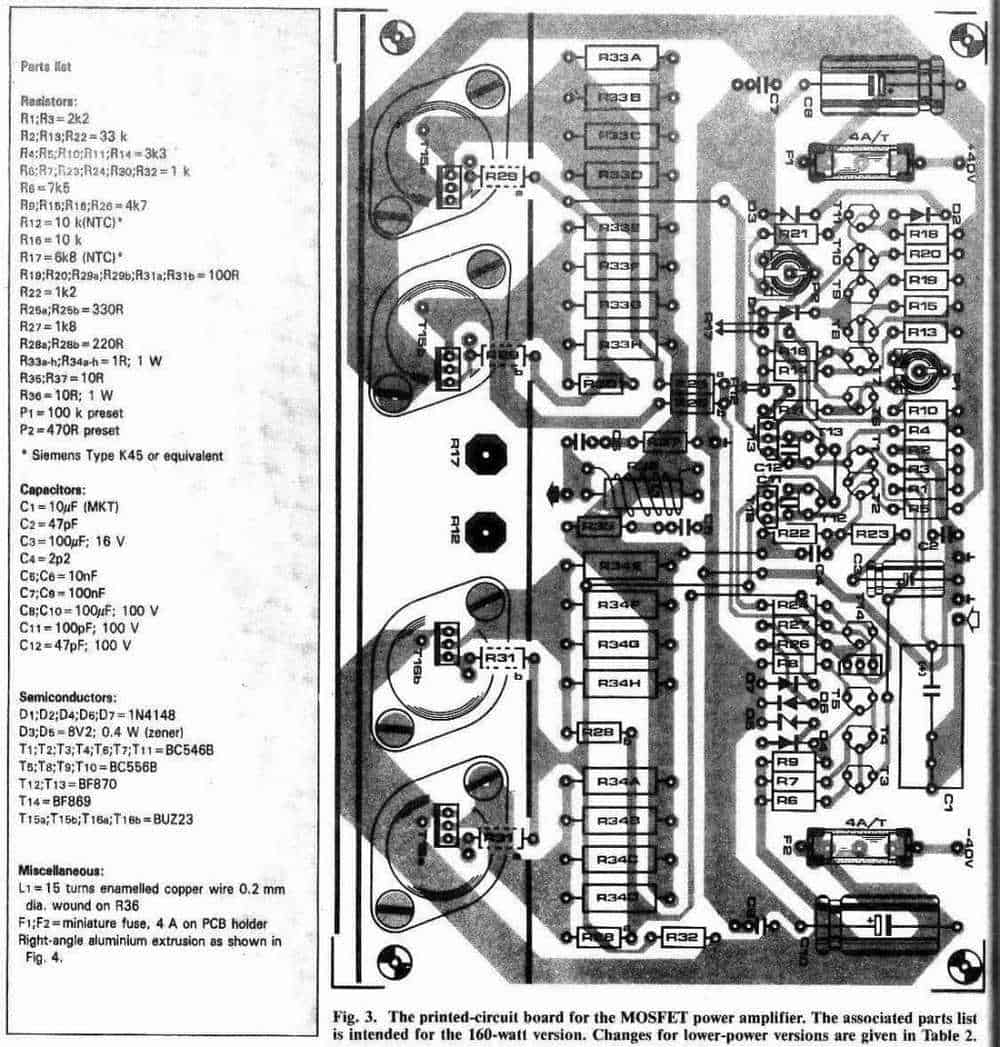

的MOSFET放大器设计理想情况下，它构建在图3所示的PCB上。然而，在开始施工之前，需要确定首选哪种变更。
图2以及图3的组件列表是l60瓦的变型。表2列出了60w、80w和120w变化的调整。如图4所示，mosfet和ntc安装在一个直角上。

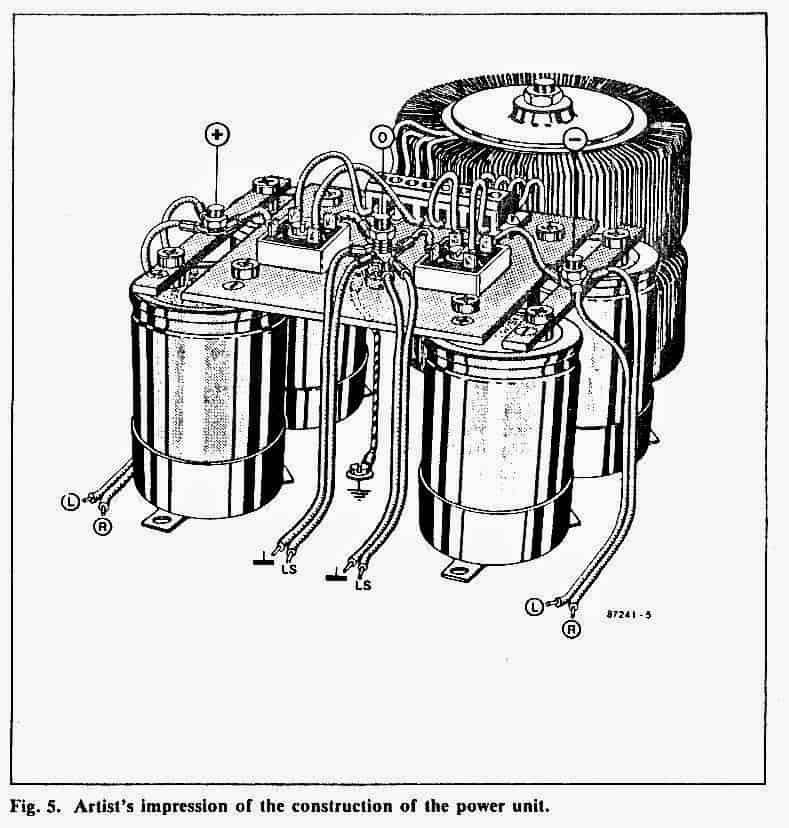

引脚连接如图5所示。这个全国过渡委员会用螺丝直拧成M3-尺寸，攻丝(自攻钻= 2.5 mm)，打孔:利用大量的复合膏体散热片。电阻Rza和Rai直接焊接到PCB铜侧的mosfet的栅极上。电感L1被缠绕
R36：电线应有效绝缘，端部预镀锡焊接至开口，紧挨着R36的开口。电容器C1可能是电解型，但MKT型是有利的。T1和T2的表面应相互粘贴，以使其体温保持一致。

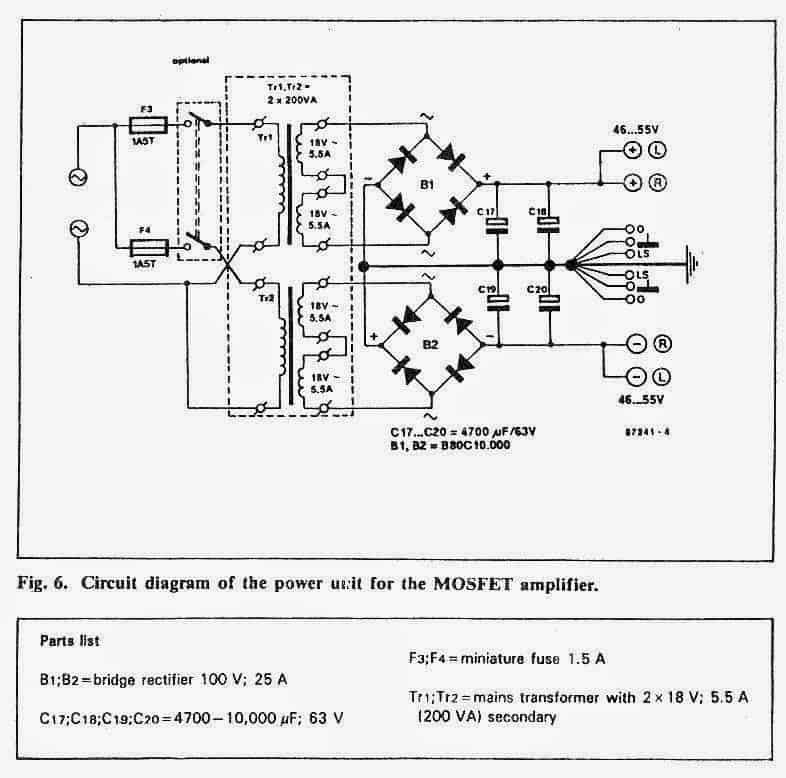

还记得电线桥吗。160瓦型号的电源如所示
图6:补充型号的调整见表2。一个艺术家对它的工程的概念呈现在
图7所示。一旦动力装置建成，就可能检查开路工作电压。
直流电压必须不高于+/-55 V，否则MOSFET有可能在初始通电时放弃goblin。
如果可以得到适当的负载，当然，在负载限制下检查源是有利的。一旦电源是实现良好的，铝MOSFET设置是直接拧到一个适当的散热器。

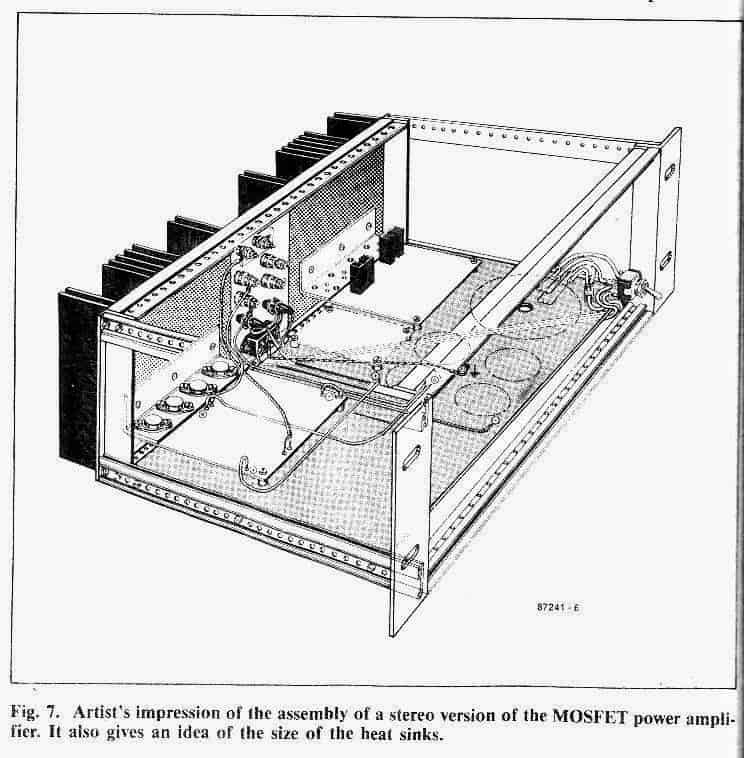

图8显示了一个相当好的感觉的高度和宽度的散热器和最终分类的立体声模型的放大器。
为简单起见，主要演示了电源部件的位置。散热器和铝MOSFET设置的地方(可能，放大器外壳的背面面板)应该分配一个有效的导热粘贴。必须用不小于6个M4 (4mm)的定径螺钉将两个组件固定在合并的散热器上。
电线必须忠实地与图8中的导线相贴合。
建议从电源线（大规格导线）开始。随后，建立从电源设备接地到PCB和输出接地的接地连接（星形）。
然后，在PCB和扬声器端子之间以及输入插座和PCB之间创建电缆连接。输入接地应始终单独连接到PCB上的接地线-仅此而已！
校准和测试
不要使用保险丝F1和F2，而是将10欧姆、0.25瓦的电阻器安装在PCB上的相应位置。预设P2必须完全逆时针固定，尽管P1被安排在其旋转中心。
扬声器端子继续开路，输入端应短路。接通电源。如果放大器中存在任何类型的短路，10欧姆电阻器将开始冒烟！
如果发生这种情况，请立即关闭电源，找出问题所在，更换电阻器，然后再次接通电源。
当一切正常时，在10欧姆电阻之一上连接一个电压表（3伏或6伏直流范围）。它的两端必须是零电压。
如果您发现P1没有完全逆时针翻转。当P2顺时针稳定变化时，电压应上升。将P1设置为2 V电压：在这种情况下，电流可能为200 mA，即：每个MOSFET 100 mA。断开并通过保险丝更换10欧姆电阻器。
再次打开电源，检查接地和放大器输出之间的电压：这肯定不会高于+/-20 mV。之后，放大器为预期功能做好准备。
结论。如前所述，过热安全电路的切换指南必须分配到大约72.5°C。
这可以很容易地通过加热散热器来确定，例如，用吹风机并评估其热量。
然而，从某种程度上说，这可能并非完全必要:P1也可以被允许固定在表盘的中间位置。只有当放大器关闭得太频繁时，它的情况才应该改变。
然而，它的立场绝不应远离中间位置。
