如果您正在寻找50安培范围内具有互补对的大电流晶体管，那么您可以尝试这些达林顿晶体管MJ11032和MJ11033。MJ11032晶体管是达林顿NPN功率晶体管，而MJ11033是其互补PNP晶体管，也是达林顿功率BJT。
主要特征
MJ11032 MJ11033互补达林顿对晶体管的主要特征如下所示：
- 集电极在25安培直流电下工作时，高直流电流增益至少为1000 hFE
- 如果集电极电流上升到50安培DC，直流电流增益容量可能会降低到400 hFE
- 如果电流为脉冲方式，晶体管能够处理高达100安培的电流
- 为晶体管提供内部保护二极管，以防止感应瞬变。
- BJT的单片设计还包括内部基极/发射极并联电阻器，以限制最大基极电流。
- 50安培晶体管的额定值可处理高达200摄氏度的结温
- 不带散热器的总功耗或功率处理能力为300瓦
引脚图

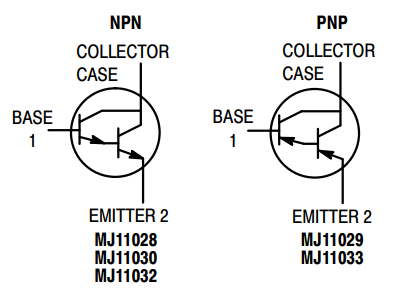

在下图中可以看到50安培MJ11032、MJ11033互补晶体管的引脚连接：
最大容许额定值

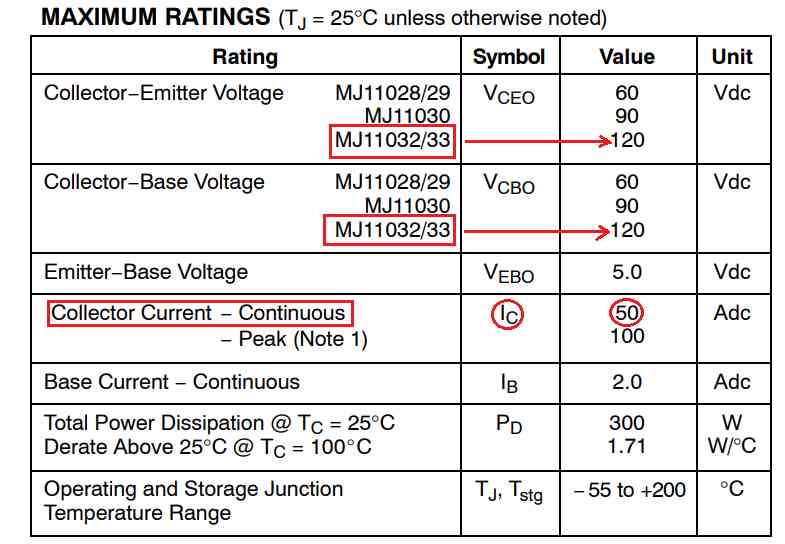

晶体管的最大容许额定值主要是指器件在25摄氏度环境温度下能够承受的最大电压和电流量。下表显示了50安培晶体管MJ11032、MJ11033的最大容许电压和电流极限。
可从以下链接下载完整的数据表
注意，Tc是外壳温度，而不是环境温度。因此，300瓦是完美的冷却好，而不是没有散热器。
