用于差分模拟输入的3.7 V d类扬声器放大器电路-自制电路项目金博188的网站

D类放大器基本上是功率器件(mosfet和bts)像开关一样工作的一类放大器。

在这样的放大器电路中，相关的输出器件要么完全打开，要么完全关闭，但决不在其他未定义的电平之间切换，以确保最小的散热和设备的最大效率。

这些放大电路的工作原理可以理解为:

它是如何工作的

一个基于opamp的比较器开始工作，它的输入是两个信号，一个是需要放大的音乐信号，另一个是采样的高频三角波信号。

opamp被迫将音乐信号与采样三角波进行比较和评估，并产生一个输出，该输出可被假定为与原始音乐信号精确成比例并串联，但采用PWM或脉宽调制形式。

这个音乐等效PWM被进一步放大的毗邻的功率mosfet或BJT阶段，以再现一个水晶清晰的音乐，这可能是馈电音乐的精确复制，实现了没有太多的加热的mosfet。

这允许相对较低的安培消耗的传统形式的放大器来自其他类别，如A/B/C等。

其中一种设计用于执行D类放大的IC是IC BD5460，它甚至不需要外部扼流圈LC滤波器进行操作。通常电感滤波器对于大多数D类放大器拓扑结构来说是必不可少的，以最小化伴随的谐波和类似的干扰。

该芯片非常适合微型手持音频设备，如手机，ipod, ipad, FM收音机等。

该集成电路在3.7V时的输出功率约为2瓦。输入电源范围为2.5 V ~ 6.5 V DC。

该集成电路还具有其他内置功能，如待机功能、短路保护、热关闭和欠压锁定功能。

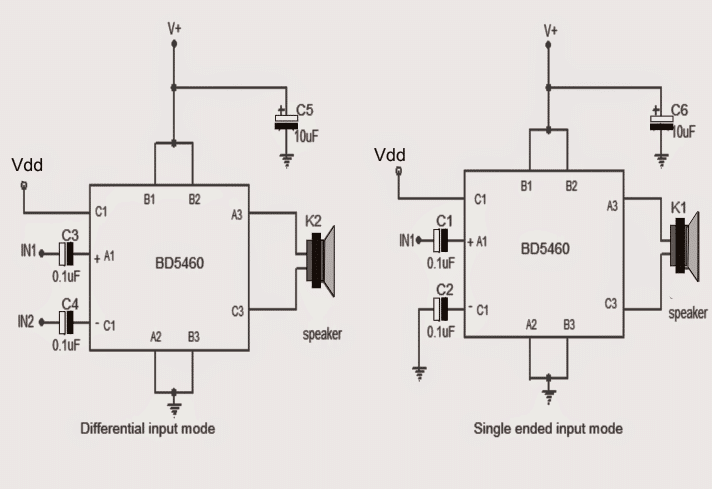

下面的图中可以看到一些使用BD5460集成电路的D类放大电路。左手边的设计是基于差分输入的放大器，而右手边描述了一个单端拓扑。所有0.1uF电容配置为输入去耦滤波器。

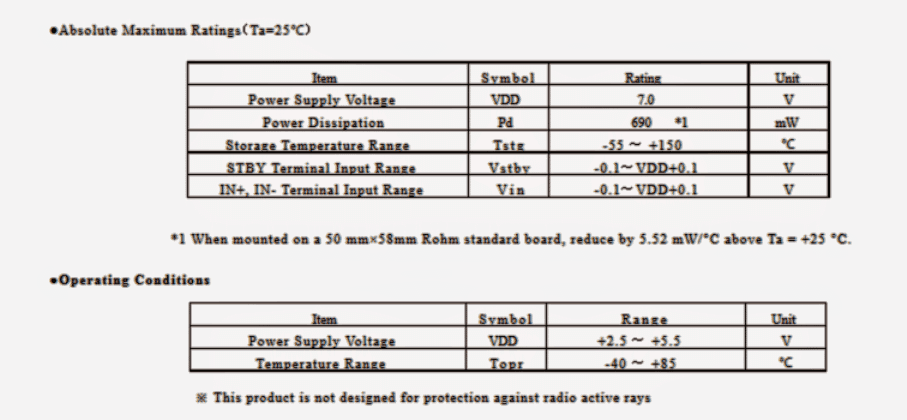

关于IC BD BD5460的更多信息可以从IC的以下数据表中获得。
