该帖子描述了简单的电池充电监控电路或电池状态电路。第一种设计是使用多功能IC LM324的4个LED电压监视器电路。Piyali女士要求这个想法。
技术规格
我是一个项目，如果你能帮助我：
1.基本上它是一个电池电压检测器兼指示灯电路。
2.来自变压器的输出为6V，12V，24V。，取决于提供的输入。o / p是a.c。
3.通过将其转换为D.C.我设计了一个电路，该电路将通过彩色LED灯来检测和指示电压O / P。如，
蓝色LED - 6V
绿色LED - 12V
红色发光二极管-24V
4.电路应尽可能紧凑。
。
询问：
1.我们应该使用比较电路吗？
2.如何检测不同的电压水平？
3.需要继电器吗？
。
请尽早考虑。
1）设计
所提出的电池电压状态监控电路使用4个LED使用的比较器从IC LM324的opamps。
由于其较高的电压容差级别，并且由于Quad Opamps在一个包装中，该IC比其他opamp对应物多功能。
在建议的LED电池电压监视器/指示器电路中，使用了所有四个OPAMP，但如果不需要或根据个别用户的规格，可能会取消其中的一些OPAMP。
可以看出电路图，配置简单但结果过于有效。
这里，所有四个opamps的反相引脚都被钳位到由齐纳二极管的值确定的固定参考电平，这不是关键的，并且可以是靠近零件列表中所建议的一个的任何值。
OIPAMP的非反相引脚被配置为感测输入，并用可变电阻器或预设终止。
如何调整阈值
预设应以下列方式调整：
最初保持所有预设滑块臂移向地端，使得非反相引脚处的电位变为零。
使用调节的可变电源将从最低值开始监视的第一电压。
调整P1，使白色LED刚好在上述水平亮起。用胶水固定P1。
接下来将第二个更高电压施加或将电压提高到要监视的下一个级别，并调整P2，使得黄色LED仅接通。这应该立即关闭白色LED。
同样，继续进行P3和P4。所有预设值设置后的密封。
所示的电池指示器电路在“点”模式中配置，意思只有一个LED在任何即时发光，指示相关电压电平。
如果您想在“条形图”模式下响应，只需断开现有点的所有LED的阴极连接，并将其全部连接到地或负线。

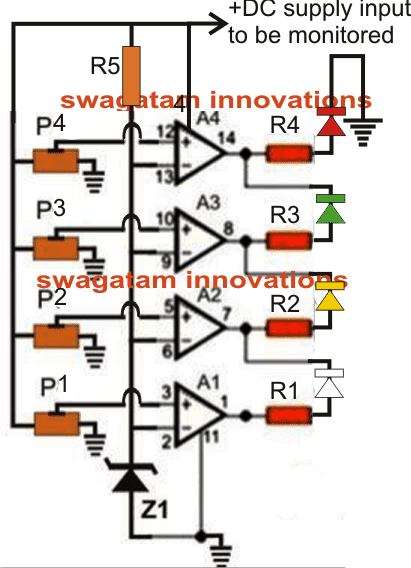

电路图
电池状态监视电路的零件列表
- R1 --- R4 = 6k8
- R5 = 10K.
- P1 --- P4 = 10K预设
- A1 ---- A4 = LM 324
- Z1 = 3.3V齐纳二极管
- LED = 5mm，颜色根据个人偏好。

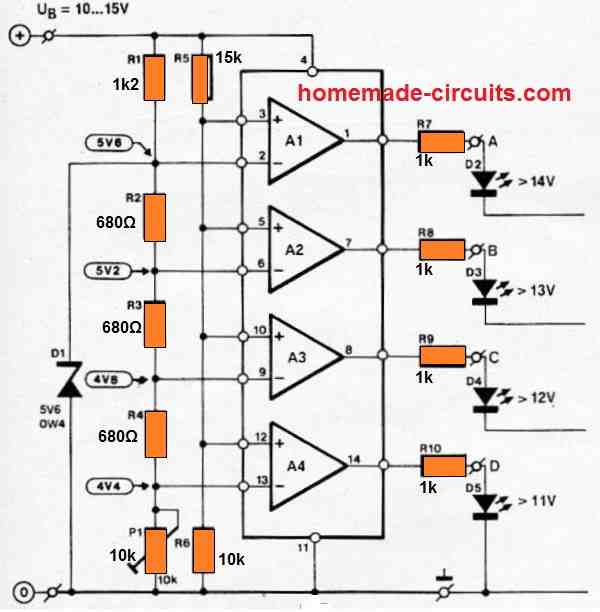

上述电路也可以以下列方式配置：
这个怎么运作
讨论的LED电压表通常用于跟踪车辆电池的充电和放电。由于其微小的尺寸，它可能会在仪表板上的任何地方放置。该器件基于低成本的四边形OPAMP型LM324，其可以直接从汽车电池供电。
将电池电压与来自四个opamp输入中每个输入的参考电压进行比较，生成电压读数。参考电压是使用连接到偏置电阻器R1的齐纳二极管产生的，允许电流约为6 mA。之所以选择5V6作为齐纳电压，是因为运行在5到6V之间的齐纳二极管具有最高的热稳定性。
所有LED阴极都应该连接到地线。
2）使用闪烁的LED修改以上4个状态电池指示灯
上述4个LED电池状态指示灯可以适当地修改，以使其能够使用闪烁的LED指示灯，如下图所示：
- R1 = 2K2
- R2 = 100欧姆
- LED = 20mA 5mm型
- C1 = 100UF至470UF，具体取决于闪烁率偏好
本文显示了一种使用10个LED指示灯的10个离散步骤中的电池电压监控电池电压的简单方法，从1.5V到24V。
3）使用LM3915 IC为10步功能
下面说明的第三次电路允许您精确可视化电池在任何特定实例上的电压，而在其上充电的情况下。
这LM3915基本上是一个10级点/杆模式LED驱动电路它提供了与在其信号输入引脚＃5上设置的变化电压电平相对应的顺序10步骤LED显示器。
该输入可以设置为1至35V的任何电压电平，以获取对应于该引脚的电压的相应排序读数。
在建议的10步电池充电指示器和监控电路中，我们假设电池为12V，需要监控，对于上述情况，电路功能可理解为：
右端的晶体管被配置为复制高电流恒压齐纳二极管的发射极跟随器，固定在3V。
这是必需的，使得LED受到限制过度电流，不必要地使IC温暖。
电池电压也经由由10K电阻器和10K预设的分压器网络馈送到引脚＃5。
IC的输出全部与10个单独的LED连接，用于产生所需的10步骤指示。LED的颜色可以根据您的喜好。
如何设置上述介绍的电池状态指示灯电路。
- 这很简单。
- 将全充电电压电平应用于“电池正面”和地面的点。
- 现在调整预设，使得最后一个LED在该电压电平时亮起。
- 完毕！您的电路全部设置。
- 校准时，只需将上述满充电水平除以10即可。
- 对于当前情况，让我们假设完全充电水平为15V，然后是15/10 = 1.5V，这意味着每个LED将占1.5V的增量。例如，对于第8个LED刚刚亮起，表示1.5 x 7 = 10.5V，第8 led = 12V，第9次LED = 13.5V等。
- 类似地，电路可以与任何电池一起使用，只需根据上述准则来设置，以实现所提出的10步骤电池电平监视。

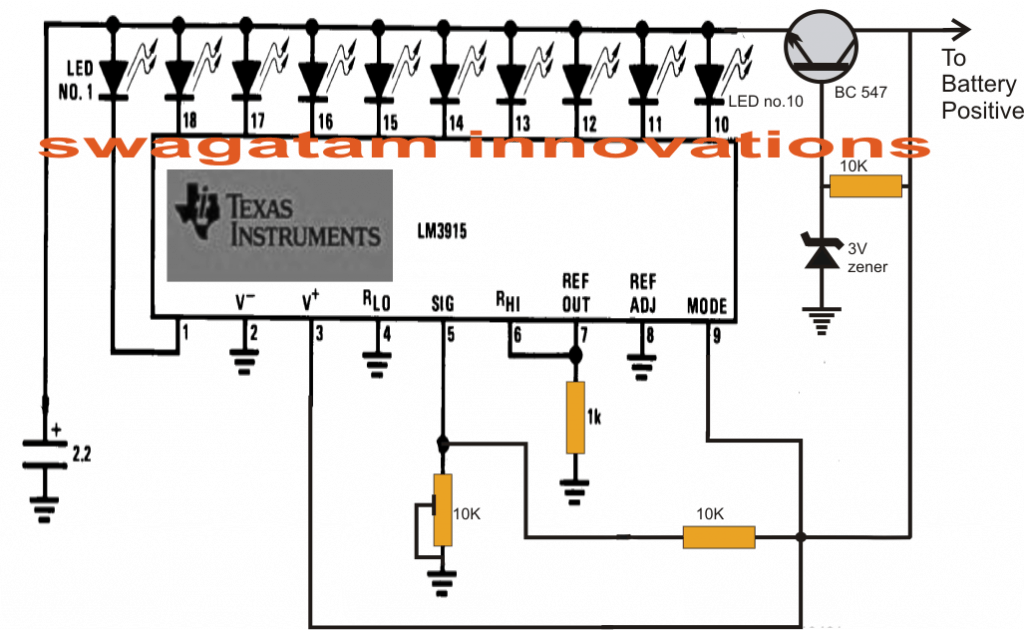

电路图
汽车电池电压监控电路
上面的第一个概念也可以修改为4个LED汽车电压表，这将使我们能够在任何瞬间监控我们汽车电池的电压电平。
主要特点
为了实现上述功能，必须将其放置在汽车的冲动仪中，使得4个LED组保持突出，每组都有一个标签，该标签表示在该瞬间具有电池电压。电路设计用于执行以下内容：
-带11V电池的第一个LED灯
- 第1和第2 LED LED带电池12V
- 第1，第2和第3个LED LED带电池13V
- 第1，第2，第3和第4（ALL）LED带电池14V的光
运营细节
当蓄电池电压降至11或12伏时，可能需要充电。如果电压在13伏左右，则处于可接受状态。在14伏时，它充满电。LED的颜色表示这些状态。
电路的主要组件仅用作比较器的一些运算放大器。
这些操作的反相输入在使用电阻R1的固定参考电压下设定，并且可以在3.3V或更高，但低于6V的齐纳二极管D1。
使用电阻R2，R3，R4，R5，R6调整OP AMP的非反相输入。可以计算固定电阻器，或者这些可以用1 k预设替换，使得可以实现所需的调整以在各个电池电压下接通LED。
通过由R4和R6端子形成的所示的分压器网络将电池电压输送到opamps的非反相输入。
根据电池电压，非反相端子处的电压会有所不同，并将在比较器的输出处放置高电压电平，激活所需指示的相应LED。

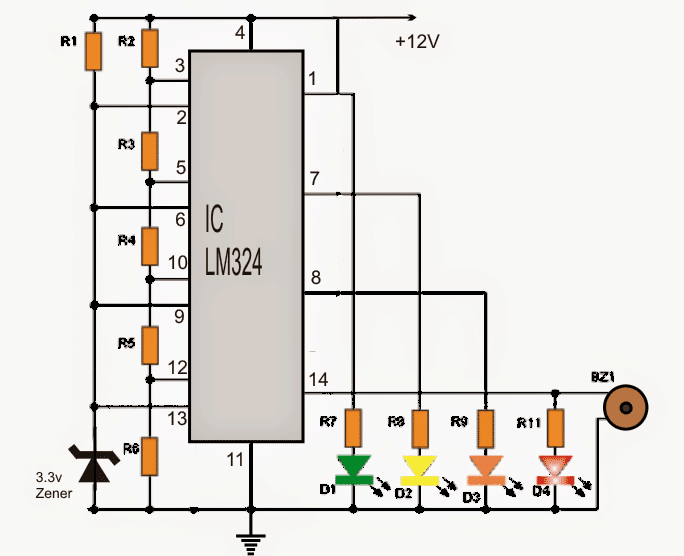

电路图
电路的零件清单
- IC1：LM324集成（Quad Opamps在单一集成的）电路
- D1：3.3V齐纳二极管，1/4瓦特
- D2 = D3 = D4 = D5：二极管LED（2个红色，1个黄色或琥珀色，1个绿色）
- r1 = 1k
- R2 ..... R6：所有1K预设
+ 12V：是电动电压是否被感测到的汽车电池

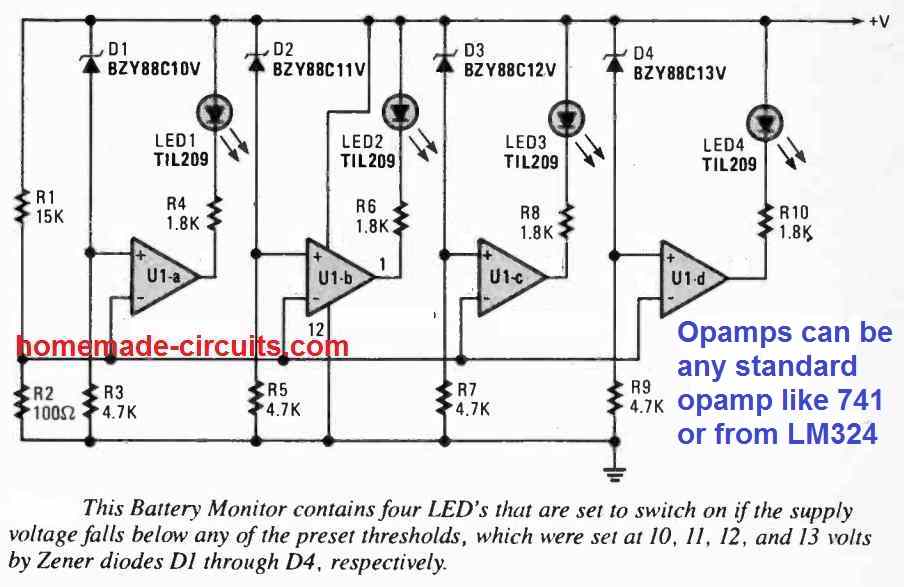

另一种简单的4个LED电池监视电路如下图所示，使用IC LM324：
Emmen，荷兰，7月22日，2021年。
亲爱的Swagatam先生，
经过长时间搜索，我遇到了您的网站。带有4个LED的电路图对我有吸引力，因为我想制作电池测试仪，也可以使用4个LED。对于记录，我是一个完整的Nitwit，当谈到电子产品，所以它必须保持简单，我在没有关于电路图的知识之后，但在实践中锻炼接线图仍然可以。我想要制作的电池测试仪必须测量由2个锂离子电池（每3.7伏）组成的电池组的条件，该电池组成，将8.40伏完全充电。
顺便说一句，我不是为自己这样做，但对于菲埃斯邦（荷兰自行车组织）来说。每秋季，它都会组织人们可以拥有我们的自行车灯，志愿者。我们免费这样做，客户只需支付零件和材料。并且您可以通过调整使用标称7.4伏的电池组（如8.4 V完全充电）的电池组的电池测试仪来完成这款低预算组织。I would attach my overview and some photos of the repair days, but that seems impossible I look forward to your much appreciated response!
谢谢亲爱的A.N.Bakkar，您可以肯定使用4个电路进行预期目的！然而，代替使用用于R2-R6的固定电阻，您可能必须采用1 k预设，以便可以精确地调整LED照明水平以确保相应的电压电平。
但是，我推荐第一电路，它可以更好地控制LED的调整。
THX，CIRCURITY））
您好，我是基督徒，我想设计一个电路，允许我直接从电池中为12伏的电源供电。电池电压可达14.8V，因此电路必须最大限度地限制电压至13V，并且必须具有防止极性反转和短路的保护。我还要将电池掉落在11.5V以下的电池低于11.5V以下，并在12.5V（滞后）之后停止闪烁。我已经对LDO调节器进行了一些研究，但它们过于有限，因为只有镇流器晶体管只有1A和齐纳电路没有任何防止短路的保护。对于滞后和闪烁，我计划使用两个NE555。拜托我需要你的帮忙。
您好，您可以从以下文章中尝试第二个最后一个电路：
https://www.homemade-circules.com/low-dropout-5v-12v-regulator-circuits-using-transistors/
Q1可以用Tip36晶体管替换
谢谢
尊敬的先生，
我想设计带5个LED的48伏电池电池电量指示灯。可以发送电路图，使用的组件等级和数学计算
亲爱的Amit，您可以轻松地使用上述文章的第一电路，并为获得5个LED输出添加一个Opamp。
只需确保将IC的正极引脚连接到稳定的12V，而预设输出可以连接到48V，最好在每个预设中串联一个10K电阻器。
预设和10K电阻器将形成电阻分压器，并确保输入端的感应电压保持在12V范围内。
所有电阻器将是1/4瓦特，Opamps可以来自任何标准的Opamp IC
你好，斯瓦加坦先生，
我需要用上述原理图（第一个）进行哪些修改，以便将其用于电池充电指示器和放电指示器？我想在项目中使用它。
谢谢预期。
你好，教子，
当红色LED亮起时，第一电路将为两种电荷指示，以及当所有LED关闭时，所有LED都会关闭，除了显示电池的最后一个放电级别的白色外观，并表示电池需要立即充电。
绿色表示电池充电。
你好，斯瓦加坦先生，
非常感谢回复。What I actually meant was using the circuit when the LEDs are in the bar mode, i.e when battery is charging, the LEDs turn on one after the other until the last one is lit, meaning that the battery is fully charged, and when the battery is discharging, the LEDs go off one after another until the last one is turned off, meaning that the battery has discharged. Is it possible for the schematic to work that way?
嗨戈森，
通过将相应的LED端部连接到接地线而不是opamp输出来实现。
你好，斯瓦加坦先生，
非常感谢回复。根据数据表，LM324具有32V的最大电源电压。如何在48V电池上使用它？我需要做什么修改？
请问主席先生，你可以建议0-50V可变电源的原理图。我紧急需要它。非常感谢预期。
您好，龙芯，您可以用24V齐纳二极管调节IC的正极电源引脚。将一个4k7电阻器从其Vcc连接到正极电源线，将一个24V zner从其Vcc引脚连接到负极线（接地线）
链接电源
https://www.homemade-circuars.com/how-to-make-versatile-variable-voltage/
先生，我有很少的疑惑......
*对于12V电池齐纳值3.3
对于6V电池齐纳值？
对于4V电池齐纳值？
请告诉先生......
低压运算放大器IC也可以告诉
先生
*12v btry 7aH I’m using…if i give directly to IC +ve (pin no 4) voltage source.IC will be damage or i need to connect IN4007 diode ..to reduce the ampere for IC input (pin no 4)..
KESAV，它并不重要，您可以使用低于电池的最小阈值的任何值......齐纳仅用于提供固定的参考，基于预先调整预期的截止。
对于低挥发操作，最好使用基于BJT的电路，如下所示：
//www.addme-blog.com/2013/05/low-battery-indicator-circuit-using-two.html.
IC可以容忍高达19V，所以12V不可能是一个问题，可以直接连接BATT，并且二极管不用于减小电流，它的作业是仅阻塞反向电压......。
谢谢你先生......
如果您有LM3914电池电路SIR ...
我发现许多循环不适用于妥善主席......
请找到我的好电路先生......
欢迎你的Kesav，
本网站的所有电路都能工作，但只有在正确理解的情况下才能工作……如果你在不理解的情况下工作，那么即使是最简单的电路，你也会继续挣扎……无论如何，电子学都是关于理解和实现的。
您可以检查以下设计，该设计使用LM3915
//www.addme-blog.com/2013/08/3v-45v-6v-9v-12v-24v-automatic-battery.html
你好，斯瓦加坦先生，
非常感谢您提供此示意图。我想把它纳入我的逆变器设计。从我所看到的，它似乎是为12V电池。如果我想将其用于24V、36V、48V、60V和更高的电压（用于更高的逆变器容量），我需要更换什么部件？请告诉我24V、36V、48V和60V的上限和下限阈值电压。例如，上限和下限阈值电压12V分别为14.5V和10.5V。谢谢你，先生。
您好戈森，您可以轻松使用它24V监控，只需将齐纳与6V或9V齐纳二极管更改。对于高于30V，您仍然可以使用相同的设计，但确保为IC供应引脚提供调节的24V。
在此之后，您可以简单地调整相关预设，以使LED开关在所需的阈值下实现
谢谢你的提示回复先生。当电压高于30V时，我使用像你说的24V调节器时，电路将如何能够监控下降，因为电路将保持恒定的24V恒定？
24V应仅单独馈送至IC的（+）电源引脚，即IC LM324的引脚4…。
那好吧。这意味着R5和P4现在将连接到相关电池的正极端子，并完成设置。谢谢你的信息，先生。我想设计一个“条形图”模式，并使用它关闭逆变器电源时，最后一个LED关闭。我是否可以将一个10K电阻器从IC引脚1连接到NPN晶体管的基极，这样继电器二极管组件将连接在集电极和正极端子之间，发射极接地，保持R1和相关LED在其位置，然后将继电器触点用作逆变开关？
是的，这是正确的R5 /，预设可以保持与电池电压连接。
您可以使用带有10K / BC547 /继电器级的PIN＃1来启动所述操作。
如果温度下降，我需要一个可以在风扇上的电路可以在风扇上关闭。
aminu，你可以尝试以下概念
https://www.homemade-circulay.com/2016/08/1016/08/1Cubator-temperature-controller.html.
其次，我可以通过将PNP晶体管的发射极连接到IC SG3524的正电源来更换继电器吗？
因此，当A4 LED关闭时，Invett将击落。
Aminu，这是可以做到的，但据我所知，SG3525或3524的引脚#10需要一个正脉冲来关闭，而不是负脉冲……您可以按照下图所示进行操作
2.bp.blogspot.com/-nsrqci3-b-8/u98ih86pv6i/aaaaaaaah2e/i9tma4ns-da/s1600/sg3525/400/sg3525/400/sg3525/30/sg3525/30/sg35256/30/sg3525/30/sg3525/30/sg3525/30/sg3525/30/sg3525/30/sg3525/30/sg3525/30/sg3525/30/sg3525 + inverter+circuit.png
SIR，正在使用SG3524 IC构建逆变器电路。
所以，我的思绪告诉我，我可以通过将LM324的A4输出连接到SG3524的负电源，通过该LM324向Invetter电路提供负电源。这样，如果最终的LED，逆变器将关闭，即A4输出短路。
先生，这可以吃吗？
我做到了......这很简单。
我的desing是栏形式，我正在使用12V电池。我需要一个与继电器一起关闭的最后一个LED的中继的补充。
非常感谢先生。
Aminu，你可以通过连接PNP晶体管（如BC557）的基极和A1的输出来实现……继电器可以连接在集电极上，并通过与线圈平行的二极管接地。
另请务必在基座和A1输出之间连接10K电阻以及跨基座/发射器的4K7电阻......发射器将与正线连接
早上爵士，
我建立了这次电路，而且我的设计正用在Bar LED模式下工作。现在我希望通过在最后一个LED中添加继电器（指示低于11V级别）来改进它，因此如果最后一个LED关闭继电器也将关闭。
SIR如何添加继电器？
我的错误Mr.Majumdar先生，我的意思是说LM339。它有4个opamps ......
再次感谢。
是LM339可以使用。
Swagatam，
谢谢你分享你所知道的。像我这样的初学者很容易跟随。多么丰富的知识。保持伟大的工作。
参考低功率OP-AMP;我可以在此电路中使用LM358为6V电源显示器吗？
谢谢你。
谢谢戴夫，是的，你可以使用LM358 IC，虽然它只有几个opamps。
你好Swagatam，
你为我们初学者做了多么精彩的工作啊。感谢您分享您所知道的，并使其易于理解。
参考低功率运算放大器;LM358可以用于6V电源的监控器吗？
Geak先生！
我一定会试试这个。
除了简单的建设之外，它的尺寸也更小。
非常感谢。
谢谢aminu，保持良好的工作
rk8多少欧姆？
6k8 = 6.8 k欧姆
HI可以设计4.2V锂离子可充电电池。
3个步骤LED
绿色作品从4.2-3.8V
黄色作品从3.7-2.8V
红色分别从2.8-2.4V工作。
这需要哪些零件。
答复faizan.hamayun@hotmail.com.
嗨，可以通过用低压opamp替换LM324来完成。
LED电阻器可以减小一点以获得更亮的照明，不需要其他更改。
它可以用普通的电磁继电器和opamp来实现，不确定固态继电器。
