这篇帖子讲述了一种自动电池组充电器电路，具有自动过充切断功能，可用于电动汽车。这个主意是乔治先生提出的。
电路目标与要求
- 我是来自澳大利亚的乔治，想把小型汽车改装成电动汽车。
- 附件的PDF显示了锂电池模块的配置，使整个包。
- 您可以建议我使用什么类型的电池充电器或配置太充电包。
- 我有240伏或415伏交流电可用。
电池连接细节
设计

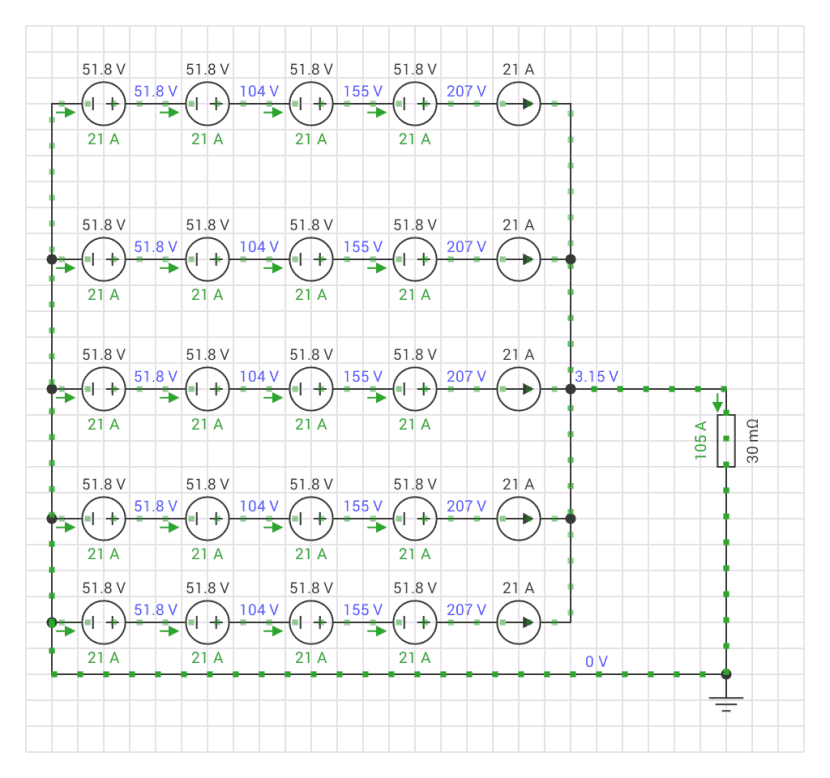

上图显示了锂电池配置在大约80安培时产生巨大的210V。
为了给这个相对巨大的电池充电，我们需要一个控制器，它能够控制电流，并提供所需的伏特量，以有效地充电。
240V交流电源看起来更合适，所以这个电源可以用作上述目的的输入。
下一个图展示了拟议的220V锂离子电池模块充电电路，让我们来详细了解一下它的功能，下面进行说明:
线路图
电路功能
这个设计与之前关于a的一个概念非常相似高压电池充电电路，除了继电器部分在这里被替换为可控硅，并包括一个高电压下降电容，以增加安全。
电源大电流适当降低电抗将100uF/400V非极性电容通过指定的可控硅施加到电池组上，约为5安培。通过简单地增加所示100uF/400V电容值，可以将电流提高到更高的水平。
的可控硅或可控硅在本设计中用作开关的BC547保持在开关ON位置，只要在其门旁的相关BC547保持开关OFF。
可以看到，BC547基座与一个配置为比较器的Opamp输出。
只要opamp的输出保持低电平，BC547就保持开关OFF，保持晶闸管开关ON。
只要IC的传感输入引脚3的预设电压水平低于IC的引脚2的参考电压水平，上述情况就会持续处于激活状态。
由于引脚3连接到电池正极(通过一个电阻网络)，这意味着引脚3的10K预设应该被调整，这样在电池充满电水平时，引脚3的电位刚好超过引脚2的参考固定电位。
一旦发生这种情况，opamp输出引脚6立即将其输出从初始逻辑低电平恢复到逻辑高电平，从而接通BC547并断开可控硅。
此时，电池立即停止充电。
磁滞电阻的功能
的磁滞电阻器连接IC引脚6和引脚3的Rx确保opamp在此位置锁定ON至少一段时间，直到电池电压放电到某个预定的较低阈值水平。
在这个不安全的低电平，opamp再次进行转换，并通过在其输出引脚#6触发逻辑低电平开始充电过程。
完全充电截止电压与低充电恢复电压之间的差值与Rx的值成正比，这可以通过一些试验和错误发现。较高的值将导致较低的差异，反之亦然
由指示的220K和15K电阻组成的电位分压器网络确保了opamp引脚3所需的按比例降低的电压，该电压不应高于opamp的工作电压。
opamp引脚7处的工作电源电压通过aBJT发射器跟随器配置通过与电池组负极线相关联的一端电池连接。
关于这个220V锂离子电池组充电电路的进一步问题，请随时在下面的评论框中查询。
危险:上述设计不是与交流线路隔离的，因此在开关位置接触是非常危险的。谨慎行事。
先生，您能告诉我1N4007二极管和10mf电容的功能是什么吗?为什么要用100mf电容来减小电流。通过使用大电流，我们不能快速充电电池吗?
Ajay, 1N4007和10uF不重要，可以去掉，但是100uF/400V很重要，否则整个交流电电流会试图进入电池组并损坏电池。
电池的额定电流是80Ah，如果我的目的是快速充电，我不能提供大电流，直到电池达到80%，然后降低电流到5A，以确保电池的安全运行。
还有你是怎么关掉可控硅的。的gate of SCR has no control over the SCR once its ON
不建议直接将220V电源与电池连接，必须使用变压器或电容限幅器。
您可以使用变压器，正如您已经在电子邮件请求中显示的那样。
可控硅/电池的电源是100Hz的直流脉动，所以可控硅将响应门触发器。
请解释一下，当输入是250V 50Hz交流时，你是如何得到100Hz的脉动直流的。
电桥将交流的正半周期和负半周期转换为全波正半周期，使交流的两半周期都出现在桥电源的正侧，从而将频率从50倍增加到100Hz。
先生，我有6个三星锂离子电池从移动电源库里取出来。每个电池显示一个电压约。在充满电的情况下，4.1 V。我需要使用这6个电池串联形成一个24v直流电源，可以运行最大48w负载(说每个电池可以最大。2.5 A) ..电池的这个系列组合将是固定的，不需要进一步的更改。
我有一个合适的25V电源给电池充电。我也有数字显示从移动电源，可以显示电池充电百分比，充电。
我的问题是，如果我连接这个led显示器平行于任何一个电池的串联组合，它会给出一个平均或近似充电水平的指示，而充电?
我想用这个显示器作为充电指示灯。这就是我问你这个问题的原因。
如果这种设置是可能的，那么串联组合中哪个电池最适合与led显示器连接?上面的，下面的还是中间的?
Hi RT，如果你将显示电路与任何一个锂离子电池连接，那么它将显示特定电池的电荷水平，而不是整个系列组装的平均值。最好是连接整个系列的显示器端到端，这将为您提供正确的单位电荷水平。
该显示器能够电压小于5V先生，因为它已经从电源银行。我已经问了那个问题，因为我需要评估那个系列组合与显示板的收费。由于串联组合中的单个电池充电是同时进行的，所以所有电池都有可能以统一的方式充电，对吧?这就是为什么我打算把显示器连接到其中任何一个?
如果我的假设是错误的，你能简要地解释一下单个电池如何在串联配置时充电吗?？
RT，这是不能保证的，所有的细胞可能永远不会有完全相同的特征，因此可能会显示出微小的电荷水平的差异，特别是当这些细胞是使用的，而不是新的....您可以假设读数近似等于单元格的平均值，但这不是确定结果的可靠方法
充电速率将取决于单个电池的瞬时特性，以及它们的瞬时放电水平。
当电池充满电时，这个电路也有助于停止充电吗?
是的，它是全自动的
我能用这个给我的168v 1200amps锂离子电池组充电吗
我计划用5kva稳定器变压器和100amp交流发电机二极管做一个100amp的桥，给包充电100amp。
是的，你可以使用这个概念，但是如果你使用变压器，输入100uF电容可以被消除…
长官，我能用接触器代替SRC吗
接触器可能需要启动-停止开关，这可能很难与电路配置，相反，您可以使用任何更高额定的可控硅，如IRKT250等
先生，240伏两相交流线路能有多少安培
先生如果是300 - 400安培多少(UF)电容器必须使用或将不得不消除电容充电200 v高2700安培安培数电池锂离子电池笨重的我想骑5 kv稳定器变压器我用它加热很快
根据国家和地区的规格，市电电流规格可能会有所不同，但2700 Ah充电可能不建议，因为这可能会导致市电电压显著下降。你可以试着把电池分成几个部分充电。
而且电容太大，无法承载270安培，可能无法实现。
谢谢你的快速回复，先生，但是你知道尼日利亚ac 220线路有多少安培吗
先生，一个5千瓦的变压器能输出多少安培
对不起，我没有这方面的任何信息……
先生，在上面的电路中，输入电压是240v整流交流电，它不会损坏后电池，或者220伏电池如何能够安全地吸收240v而不被损坏
马文，电池组的满电电平为257V，而且100uF电容会将电流降至相当低的水平，从而实现安全充电
