在该项目中，我们将学习伺服电机的基本规格，以及如何使用555计时器IC操作伺服电机，以及几个按钮。
安基特·内吉
为什么是伺服？
伺服电机广泛应用于各种领域。在我们需要精确运动来控制输出负载的领域，它们主要用作执行器。
最好的例子是钢筋混凝土汽车。让我们看看你想要45度的移动，而不是更多或更少。在这种情况下，您不能使用简单的直流电机，因为每次通电时，它都会超出所需的位置。
因此，我们需要伺服电机来实现这项任务，因为它不仅会使精确的45度旋转，而且还将在所需位置平稳地停止。
必须了解的几个技术要点：
a）在购买或使用伺服之前，必须知道它的内容以及它的工作原理。伺服电机由三个关键组件组成：
1.直流电动机
2.1个模拟或数字电位计
3.控制电路
b）伺服电机有3根电线：
1.红色：供应阳性
2.黑色：供应量为负
3.橙色或黄色：连接到参考电压，即pwm电源
C） 伺服电机可在任一方向旋转90度，覆盖最大180度，即从其空档位置顺时针旋转90度或逆时针旋转90度。
为了顺时针旋转电机，在时钟脉冲的时间内必须大于1.5毫秒，并且在时间段内逆时针旋转它必须小于1.25毫秒，但频率应位于50到60赫兹之间。
因此，我们将使用555计时器为我们生成这样的时钟脉冲。
此项目所需的组件：
1.伺服电机
2.555定时器
3.6伏电池
4.两个按钮
5.电阻器：1K，4.7K，33K，10K，68K，所有1/4瓦5％
6.一个晶体管（BC547）
7.两个0.1uf的电容器

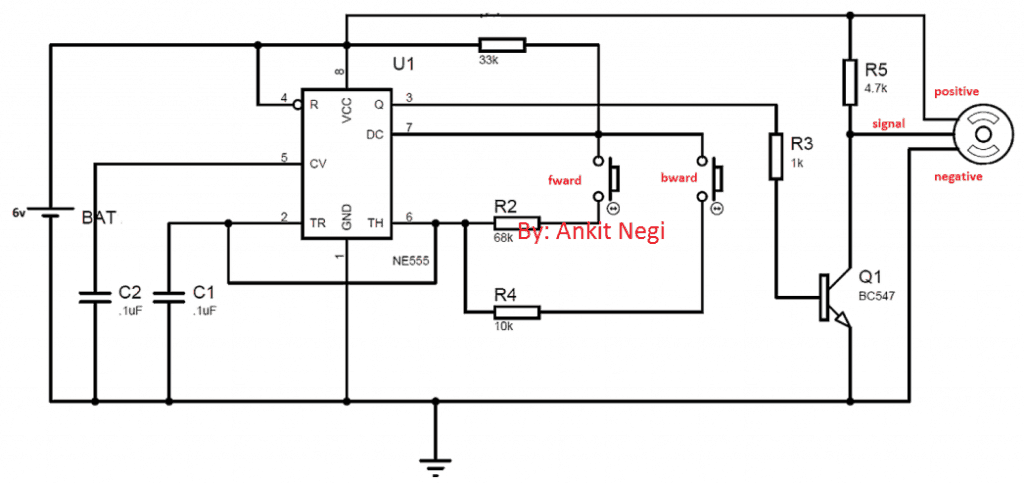

用于使用IC 555运行伺服电机的电路图：
按照上面所示的电路图进行连接。
将电机的正极和负极引脚分别连接到蓄电池的正极和负极端子上。并将信号或参考引脚连接至晶体管的集电极端子。
电路工作：
1.按下前向按钮 -
当这种情况产生时，那么68K电阻在放电和阈值引脚之间连接。现在，初始电容器未充电，所以引脚2为0伏，施加电压的3乘3。
这将重置在555内的触发器上，并在连接晶体管的基极连接的输出端子处提供逻辑1。
这会导致晶体管导通，并将电流直接传导到接地，由于该引脚直接连接到集电极端子，因此电机的信号引脚获得零电压。
由于电容器在输出为1时开始充电，当电容器两端的电压大于施加电压的2乘以3时，输出即变为0，因为电容器直接连接到阈值引脚。
现在晶体管将关闭，信号引脚将获得逻辑1。
这样产生pwm信号在电机的参考销。现在在这种情况下，产生脉冲的时间段大于1.5毫秒，您可以通过占空比公式计算555.因此，如上述段落所述，我们可以获得90度顺时针旋转电机。
1.当按下后退按钮时-
当这种情况出现时，在放电和阈值引脚之间连接10K电阻时，该电阻小于68K欧姆电阻。因此，在这种情况下，脉冲的接通时间是1.5毫秒的课程，您可以通过占空比公式计算555。
现在，在电机的参考引脚上以与上述情况相同的方式生成pwm。所以我们得到了90度的逆时针旋转，如上面的段落所解释的。
