使用Arduino制作单通道示波器

最后一次更新在通过

在这篇有趣的文章中，我们将使用Arduino和一台个人电脑制作一个简单的单通道示波器，波形将显示在PC的显示器上，输入波形的频率和时间段将显示在16 × 2的显示器上。

介绍

每一个电子爱好者都说过“我有一个梦想，有一天我会买一个示波器”，但是，拥有一个像样的示波器用于他们的项目和实验仍然是许多人的梦想。

示波器是昂贵的设备，即使对入门级模型，我们认为他们是一个奢侈的电子工具，我们可能会使我们的实验和项目停止，因为我们买不起一个。

这个项目可能是一个游戏规则改变了许多，电子爱好者不需要花大量的钱示波器测量波的基本参数。

这个提议的想法有非常有限的功能，所以不要期望在一个高端示波器在这个项目中存在。我们从这个项目中获得三个坚实功能：

1）计算机屏幕上波形的视觉表示

2)输入波的频率测量

3)输入波的时间周期测量，以微秒计。

信号的频率和时间周期将显示在16 x 2 LCD显示屏上。有两种方法可以在计算机屏幕上直观地表示波形，这将在本文的后面部分进行描述。

现在让我们进入设置的技术部分。

建议的设置包括arduino，这是我们的项目通常的大脑，一个16 x 2 LCD显示器，IC 7404, 10K电位器和一台电脑最好是一台windows机器。

arduino是安装的大脑，这个项目我们必须选择arduino UNO或arduino mega或arduino nano，因为其他型号没有内置的USB到串行转换器，这是arduino和计算机通信必不可少的。

如果我们选择其他型号的Arduino板，我们需要外部USB到串行转换器，这可能会使项目复杂化。

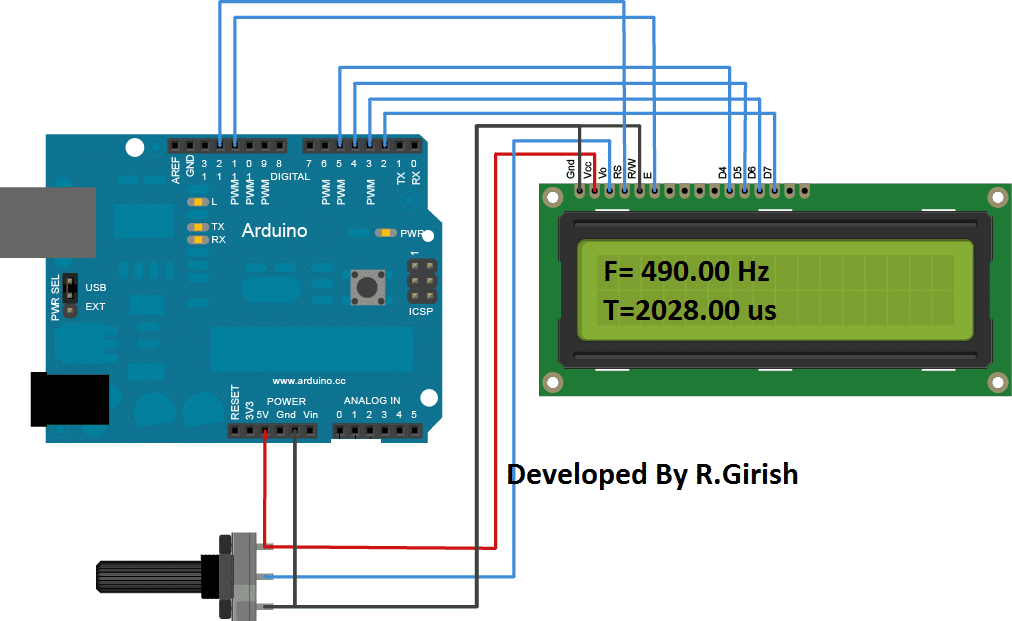

LCD与Arduino连接示意图:

单通道示波器LCD显示

上述电路是不言自明的。我们可以在基于LCD的其他项目之间找到类似的连接和Arduino之间的类似连接。

10K电位器用于调整16 x 2液晶显示器的对比度，必须由用户设置为最佳视图。

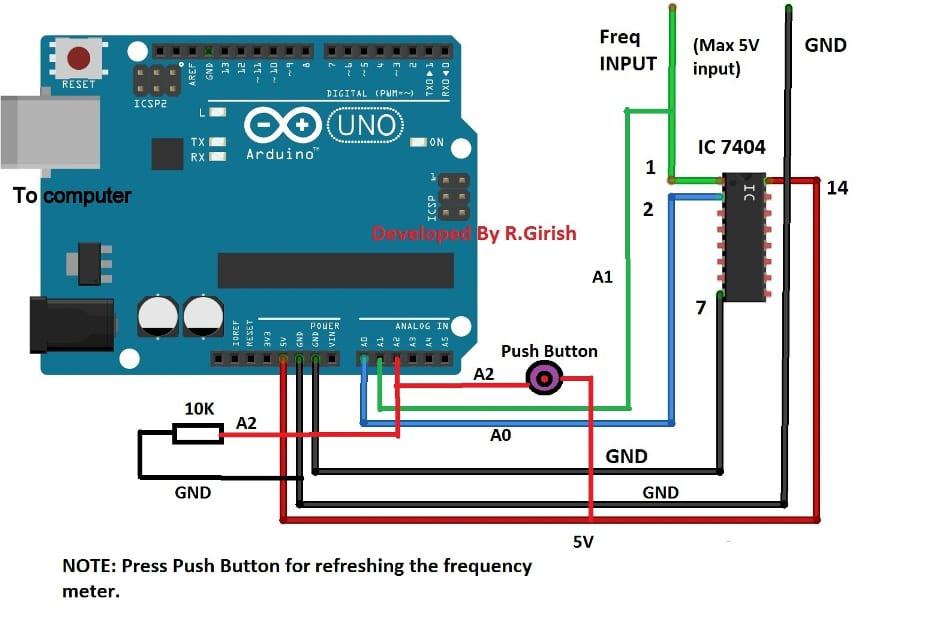

使用Arduino的单通道示波器

IC 7404的功能是消除来自输入和馈送到频率采样引脚A0的任何噪声信号。IC 7404只输出矩形波，这对arduino来说是一个很大的优势，因为arduino更能处理数字信号而不是模拟信号。

计划:

//----- r.g riish开发的程序-----//
#include
液晶显示器(12,11,5,4,3,2);
X;
int y;
浮动时间;
浮动频率;
const int freqinput = a0;
const int oscInput = A1;
int Switch = A2;
Const int test = 9;
void setup（）
｛
Serial.begin (9600);
lcd.begin(16日2);
pinMode(开关、输入);
pinMode (Freqinput、输入);
pinMode (oscInput、输入);
Pinmode（测试，输出）;
analogWrite(测试,127);
lcd.setCursor (0,0);
液晶显示器。打印(“按下按钮”);
｝
无效循环()
｛
如果(digitalRead(开关)= =高)
｛
lcd.clear（）;
lcd.setCursor (0,0);
X = pulseIn (Freqinput、高);
y =脉冲（频率，低）;
时间= X + Y;
频率= 1000000 /时间;
if（频率<= 0）
｛
lcd.clear（）;
lcd.setCursor (0,0);
lcd.print（“f =”）;
lcd.print(“0.00赫兹”);
lcd.setCursor（0,1）;
lcd.print (T = ");
lcd.print（“0.00 US”）;
｝
其他的
｛
lcd.clear（）;
lcd.setCursor (0,0);
lcd.print（“f =”）;
lcd.print(频率);
lcd.print(“赫兹”);
lcd.setCursor（0,1）;
lcd.print (T = ");
lcd.print（时间）;
液晶显示器。打印(“我们”);
延迟(500);
｝
｝
其他的
｛
以analogRead (oscInput));
｝
｝
//----- r.g riish开发的程序-----//

一旦你完成硬件部分和上传以上代码。是时候在计算机屏幕上绘制波形了。有两种方法可以做到这一点，下面将介绍最简单和最懒惰的方法。

方法1:

将输入线连接到arduino的9号引脚(测试模式)。
•打开Arduino IDE（它必须是1.6.6或更高版本）
•进入“工具”选项卡，选择串行绘图仪

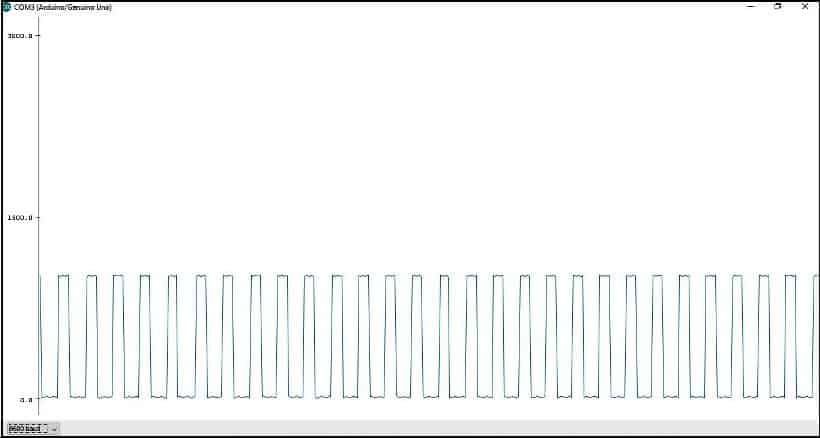

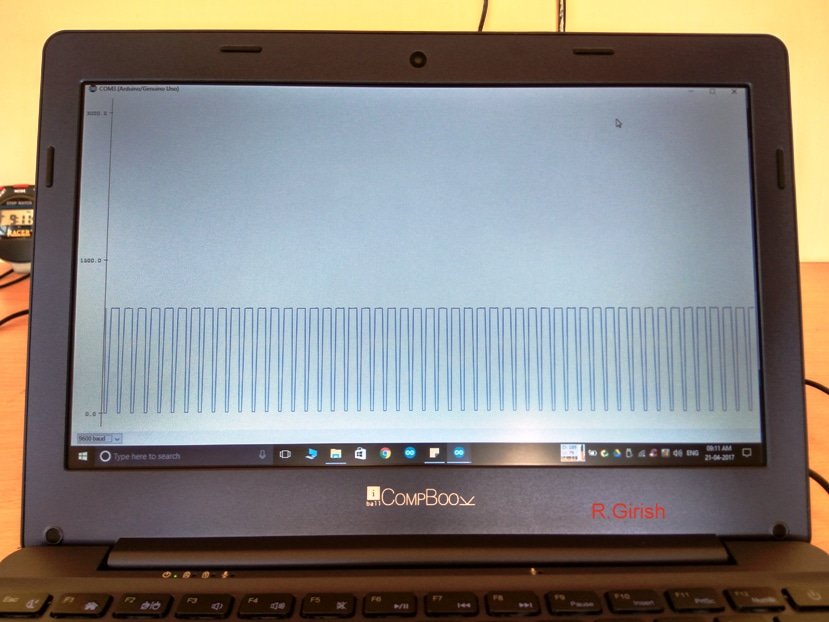

一旦串联绘图仪打开，你可以看到由arduino的9号引脚产生的矩形波，如下图所示。

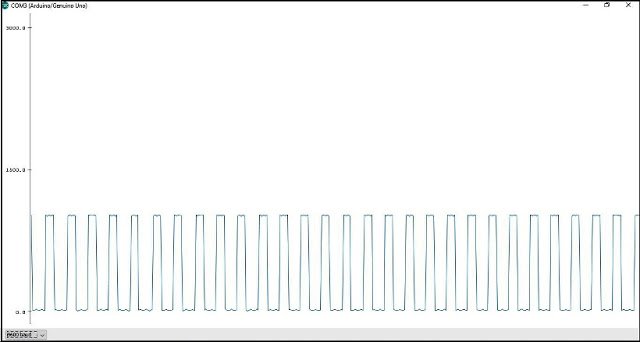

从Arduino的PIN＃9生成的矩形波

按下按钮显示读数，还要刷新读数LCD显示屏，它必须在“测试模式”上显示约490Hz。

测试模式示意图:

测试模式是检查示波器的正常功能。PIN＃9被编程为提供490Hz输出。

方法2:

此方法相对容易，但我们需要从给定的链接下载软件：http：//www.x-io.co.uk/downloads/serial-oscilloscope-v1.5.zip

该软件将使我们与Arduino的串行绘图仪相比，我们很少的控制和功能。我们可以放大和退出所生成的波形;我们可以设置触发功能，偏移控制垂直和水平轴等。

•下载软件并解压。

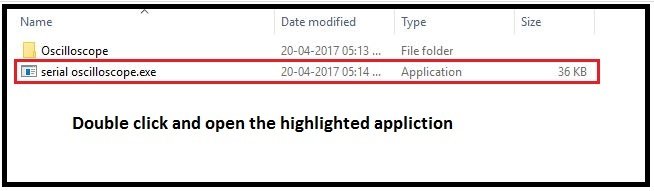

•现在双击串行示波器应用程序。

Arduino的串行绘图仪

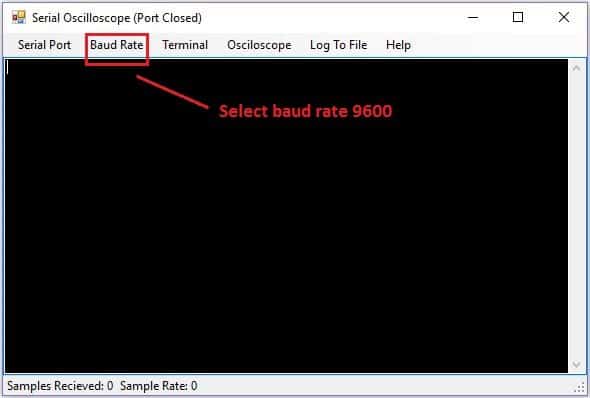

•如图所示，将弹出一个窗口，选择波特率为9600。

选择波特率至9600。

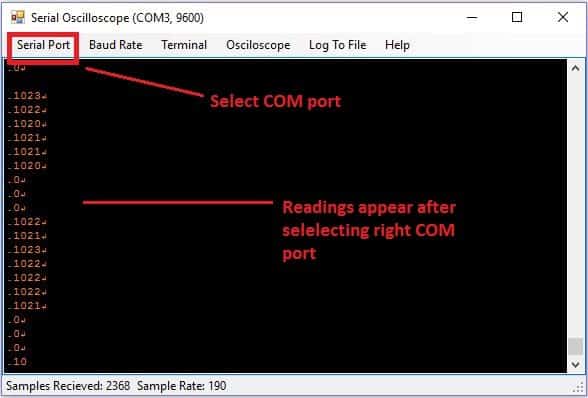

•现在选择“串行端口”选项卡，并选择正确的COM端口，可以不同的计算机。如果您选择了正确的COM端口，您可以看到如下所示的读数。

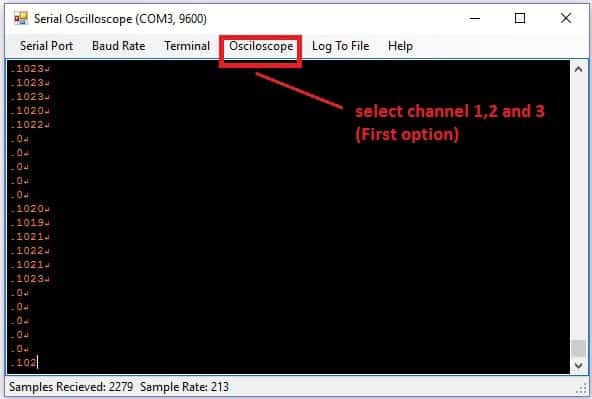

•现在选择“示波器”选项卡，然后选择“通道1,2和3”（第一个选项）。

现在选择“示波器”选项卡并选择“通道1,2和3”(第一选项)。

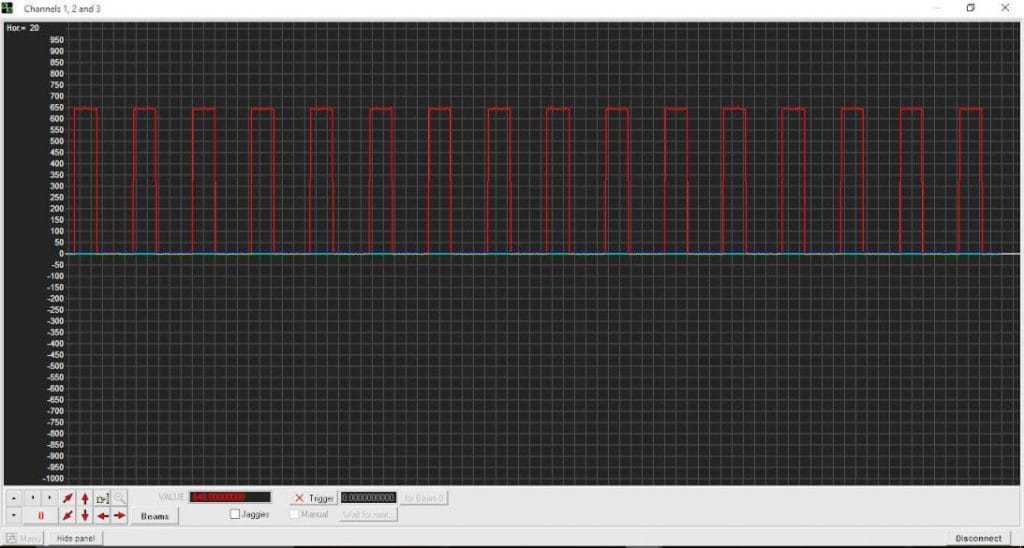

使用Arduino从单声道示波器波形

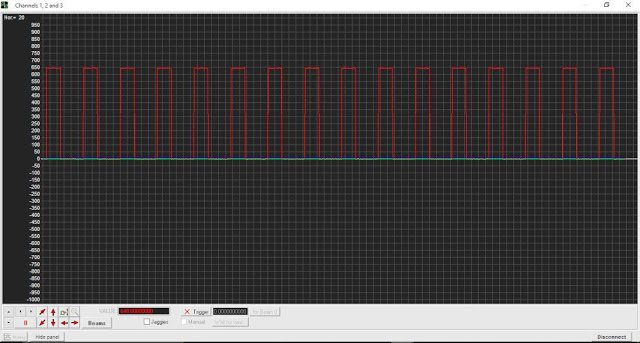

•您可以从Arduino看到生成的测试信号，如下所示。

如您所见，软件上有一些控制按钮，您可以更好地分析波形。

注意:

提议的设置有一个主要缺点:

Arduino无法同时在电脑屏幕上显示输入波形和在液晶显示器上显示频率/时段读数。为了克服这个问题，提供了一个按钮来读取/刷新LCD显示上的频率和时间周期。

按下按钮，它将显示LCD显示屏上的频率和时间段，同时WaveForm将在计算机屏幕上冻结，只要您继续按下按钮即可。

你也可以认为这是一个优势，因为你可以在任何时刻停止计算机显示器上的频率，这可能给你时间来分析显示的波形。

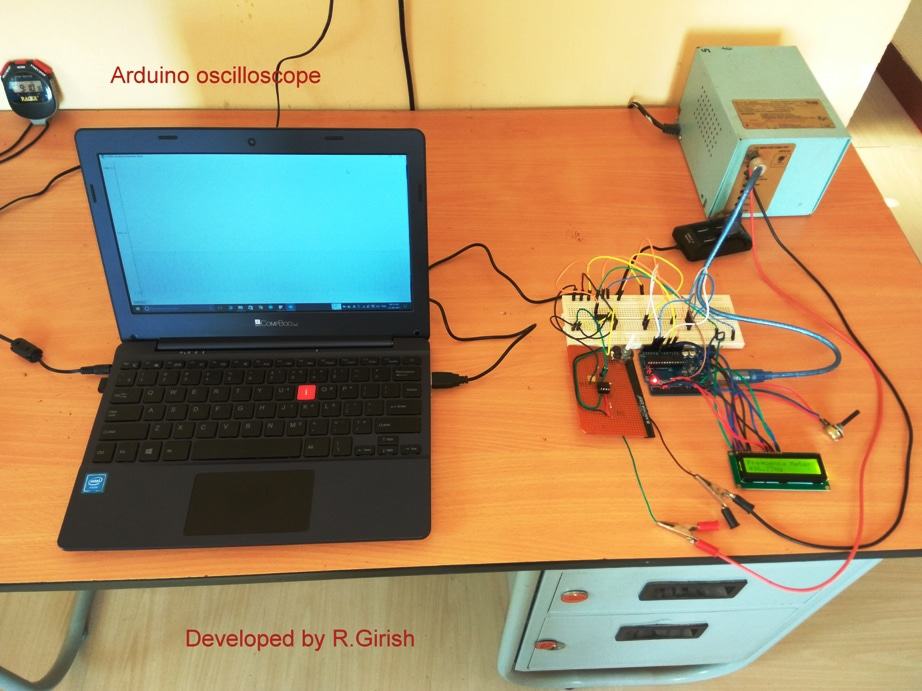

作者的原型：

Arduino示波器电路原型图像
