该柱细节用于潜水钻孔泵集的定时器电路,其可交替地以预定速率开启/断开泵打开/关闭,以便以规则间隔允许地面水足够的时间恢复并确保对附着的架空罐的一致供水。席伊亚先生要求这个想法。
电路目标和要求
- 我想仅在3阶段运行潜水泵,其间隔持续时间为1小时。没有可用的接地供水,可连续运行泵。
- 因此,我需要一个交流电路,以便自动运行1小时运行和1小时空闲。
- 请提供一个电路来运行,没有任何缺点,因为如果任何事情发生错误,需要花费更多的金钱和时间来解决它。
- 不仅仅是我们的水来源(仅限Borewell)。
泵的规格
100毫米(4英寸)Borewell潜水泵
发动机
类型:TBRF1545 + TF045H
惠普/千瓦:6.00/4.50
POWER:3阶段A.C
rpm:2850
泵
类型:TBRF1545 + TF045H
惠普/千瓦:6.00/4.50
rpm:2850
编号阶段:45
泵定时电路的设计

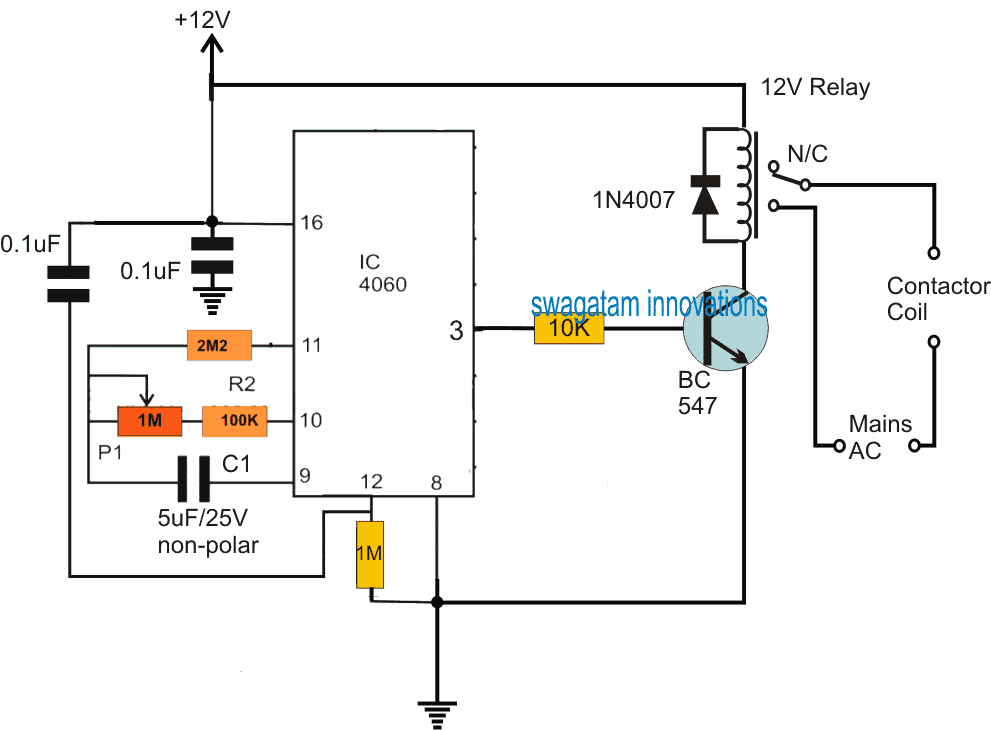

如下所示,所请求的潜水孔阱泵定时器电路可以简单地制造和继电器。如下所示
如在上图中可以看出,IC 4060被连接为a简单的定时器电路其定时限制由C1和P1 / R1的组合值确定。
可以在规定的范围内调整P1以便在IC的销#3处获得任何所需的延迟开/关。
由于IC被配置为一个自由运行的稳定多谐振荡器,输出引脚3的ON/OFF延迟持续切换晶体管驱动级和继电器,只要电源是可用的电路。
如果根据规范,则调整P1以在引脚#3处获得1小时开/关延迟,只要电路可以保持供电即可连续地以相同的速率接通/断开。
继电器触点可以通过3相电动机的接触线线圈连接,其在开/关切换过程中以相同的延迟速率相应地操作。
这导致在1小时的精确间隔的精确间隔开启和关闭钻孔电机,这反过来确保接地水充足的时间来补充并使电动机的持续供水。
根据给定的规范或地下水条件,通过适当调整P1,可使拟议的潜水泵定时器电路实现其他时间延迟。
计算时间延迟
它可以使用公式确定:
f(OSC)= 1 / 2.3 x RT X CT
PIN#10处的电阻对应于RT
C1对应CT.
先生,感谢您的宝贵回应和电路设计。我肯定会尝试这个电路,然后我会询问任何疑问相关的这个电路问题。
欢迎您Siva!
Siva,我很抱歉我遇到难以理解你的要求,所以请再次解释它 - Wise 1)...... 2).. 3)......要更清楚。
然而,在停电期间暂停计时器可能是困难的,我不认为这将是容易使用离散组件。
先生晚上好,
我是来自班加罗尔的Vijay,我需要一些关于电路中的接触器线圈的许可....??
是中继的默认值,或者我们必须单独连接???
Ganesh您好,接触器线圈是潜水泵启动箱的一部分,该线圈需要通过市电交流供电来操作泵,反之亦然。
你们是电子行业的高科技公司。感谢您分享4060定时器ic。
谢谢,我很高兴你发现它有用......
尊敬的先生。
谢谢你的这个项目,我需要你的帮助,如何有一个定时器电路,即越野和可调的时间间隔,然后也有一个电路,电池充电,电池完全充电时剪切电池供应?我需要它的紧急灯。
谢谢,等着读你的信……
这是有史以来最好的网站......荣辱你先生。
NKWenti。
嗨Nkwenti,
您可以尝试以下概念进行计时器应用程序
https://www.homemade-circuars.com/how-to-make-simple-programmable-timer/
我有大量的电池充电器文章在本网站上发布,您可以从以下列表中选择相应的一个:
https://www.homemade-circuard.com/automatic-battery-charger-circuits-you-can-build-at-home/
你是最受欢迎的,我很高兴你喜欢这个网站
我没有得到5uf / 25V非极化,我可以使用哪个电容器
使用5个平行使用105 / 250V帽
是105 / 25V或250V
如果可用105/25,则可以使用它。
是否有ro水净化控制回路?
对不起,现在尚未讨论此概念!
美好的一天,Swagatam先生......
我今天在市场上,但我无法得到5uf陶瓷电容,我只能得到0.1uf。
1)我可以对R-C设置做什么修改,以获得良好的时间范围。
2)我还想知道这个公式的逆
(f(OSC)= 1 / 2.3×RT X CT)是对计数器之前的给定时间在引脚#3处的高低位置之间切换。
3)如果(2)是,则为公式逆的值
(f(osc) = 1 / 2.3 x Rt x Ct)小时或秒?
一直感谢您的帮助,希望很快收到您的来信。
好日子抢劫,
您可以使用两个22UF串联与它们相同的引脚连接在一起,含义将( - )( - )或(+)(+)连接在一起,并使用电路中的自由端终端。
1)你可以参考这篇文章,我解释了“计算RC计时组件”使用简单的手工技术
https://www.homemade-circuars.com/how-to-make-simple-programmable-timer/
2)F(OSC)是针对PIN#9的CT或电容器跨越CT或电容器的ON / OFF周期数
3)而不是使用公式,您可以使用STEP1 MANUAL IDEA,这更容易且无忧无虑。
你好下午好,我的名字是卡洛斯,我来自阿根廷布宜诺斯艾利斯。你能帮我一个电路吗?我每天24/36小时都需要每24/36时激活2个水泵..非常感谢。
您好Carlos,由于您为泵而导致的切换装置是什么样的开关类型或简单开/关MCB
你好,Swagatam先生,感谢您的快速回复。基本上我想要的是一个有两个继电器的电路当按下一个按钮时,第一个继电器通电24/36小时,然后它停止,另一个继电器也开始24/36小时循环。非常感谢
卡洛斯先生,您可以尝试以下电路:

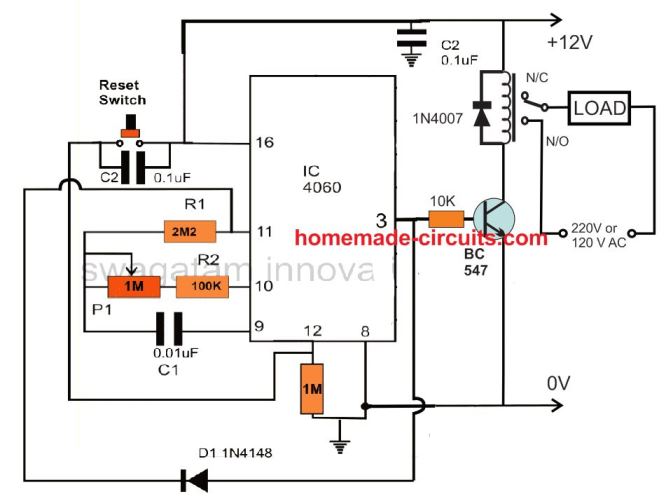

https://www.homemade-circulay.com/wp-content/uploads/2020/04/relay-based-4060-timer.jpg.
对于另一个备用继电器,您可能必须重复并增加另一个BC547晶体管继电器级,通过将其基极电阻连接到现有BC547的集电极。
对于24小时定时,您可能必须使用22UF PPC非极性电容或更高的C1代替C1。
请移除1N4148二极管反馈链路,否则电路将不能循环ON/OFF。
先生我想创建一个定时器的时间可以随锅2小时,必须重复(鱼缸净化器泵必须每2小时开启和关闭每2小时,这个时间必须能够随锅的帮助1小时或45分钟)你能帮助
Mithun,您可以使用基于IC 4060的计时器,如下面的秘密:
IC 4060引脚解释
使用IC 4060简单的定时器电路
如果希望输出每2小时循环/关闭,请勿使用PIN3的1N4148反馈到PIN11
谢谢你先生:)
你好呀,
我有一个3个稳定的网状调整系统,并希望在本网站上看到Rainbird WiFi控制器。
我们的钻孔喷淋系统目前使用开/关开关手动操作,我想适合全自动网状控制器并将其接口启动MyBore。“通常这涉及我们的电工将24伏启动继电器或接触器拟合到现有的3相DOL(直接在线起动器)或单相开始框。在您目前可能通过手动门阀或抽头从一个部分切换到另一个部分,我们可以安装自动电磁阀。遵守您的起水日然后是自动的。“
网状控制器(定时器)由电源功率240V供电,但是备份电池,使得即使在电源故障的情况下,则保留编程存储器。这允许您在灌溉系统被编程为自动上网的知识中留下延长的期间安全。
嗨,对不起,我现在没有这个特定的电路设计......如果我碰巧找到它,会尽快更新它...
我需要一个应该延迟的电路;有15分钟的可调定时PLZ,任何用于PCB的可用性,谢谢INV
请从以下文章中查看第二个最后一篇设计,只使用晶体管:
https://www.homemade-circuars.com/how-to-make-long-duration-timer-circuit/
