在这篇文章中，我们将使用Arduino构建DC电压表，其中读数在16x2 LCD中显示。
所提出的电压表设计可以读取高达30V，容差+/- 0.5伏。我们将看到该设置如何运作和探索我们可以实现的其他可能性，而不是测量电压。
这个项目很简单，即使是初学者也可以轻松完成，但必须小心翼翼地进行原型，因为我们将应用外部电压，任何误差都会导致您的董事会造成致命损坏。
让警告成为一面，让我们探索它的函数。
在这里，我们正在使用模拟到数字转换过程。来自任何源的电压是模拟功能;16x2 LCD上显示的读数是数字功能。
挑战正在将这些模拟函数转换为数字函数。幸运的是，Arduino具有读取模拟函数的功能并将它们转换为离散功能。
Arduino微控制器配备了10位模拟的数字转换器（ADC）。这意味着Arduino可以读取2 ^ 10 = 1024离散电压电平。
换句话说，施加到Arduino的模拟引脚的电压是相对于参考电压的采样1024离散电压电平;采样值显示在LCD中。这是该电压表背后或几乎任何数字电压表的原理。
但是，应用的外部电压不是通过Arduino直接测量的。随着分压器的帮助，电压是下降的，并且在程序中完成一些数学以获得实际电压读数。
这个怎么运作
该电路由两个电阻器，一个LCD显示器和一个是数字电压表的大脑的arduino组成。这两个电阻用作分压器，分频器的节点连接到Arduino的模拟引脚＃A0，其读取输入电压。在Arduino和外部电压源之间建立接地连接。
可以通过该电压计测量的最小电压为0.1V，该阈值设置在程序中，使其在断开电压源之后读取0.00伏，并且由于测量探头周围的静电而不会显示读数。

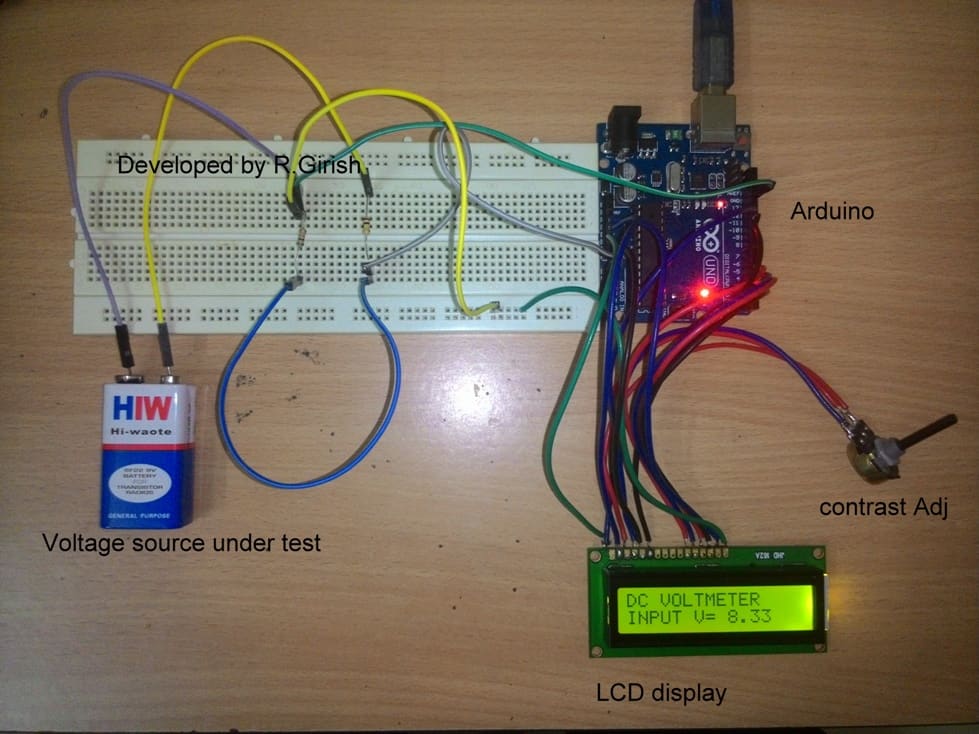

作者的原型：
在测量电压时，不要反转极性，它不会损坏电路，但是，它不会读取任何电压并显示0.00 V，直到校正极性。通过旋转电位计调整LCD显示屏的对比度至最佳水平。
确保您不应用任何可能高于30V的电压源;它可能会损坏您的Arduino Board。从技术上讲，您可以通过更改电阻值并修改程序来撞击该电路的最大测量电压，但是对于图示的设置30V是限制。
为了精确读取，选择具有最小公差值的固定电阻，电阻在校准电压读数方面发挥着重要作用。

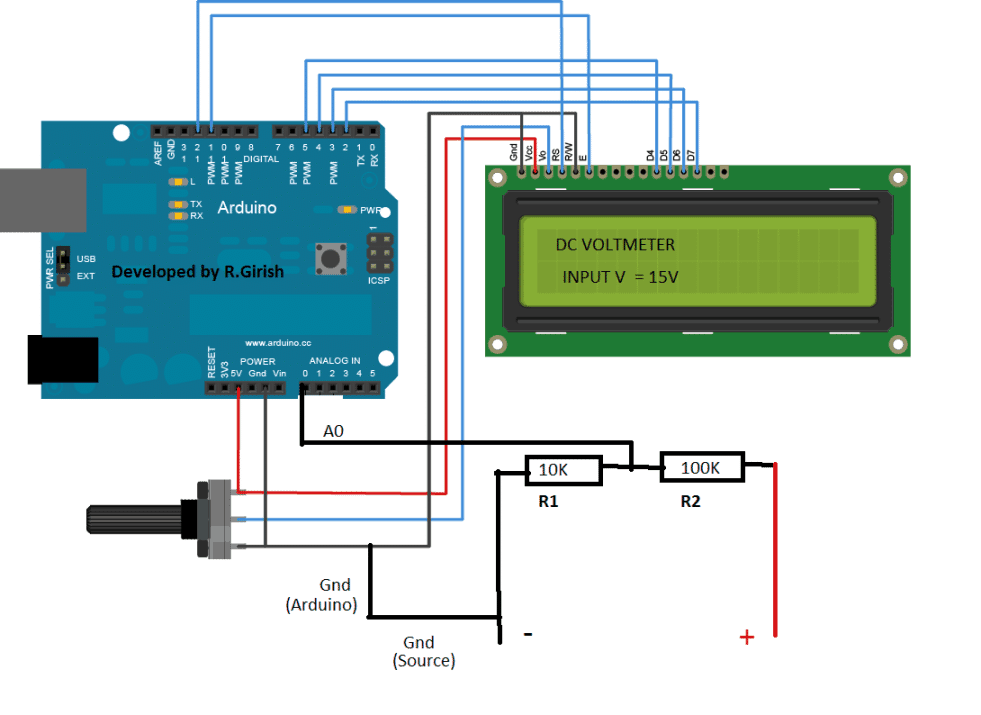

电路图：
此电压表的其他可能性是我们可以修改程序以自动化一些任务。
例如，如果电压低于预设电压电平等，则检测完全电池电压并断开电池电量或断开电池电池，即使没有LCD显示器，也可以完成这些任务。然而，这是另一篇文章的主题。
程序：
// --------由r.girish开发的程序--------- //
#include
液晶LCD（12,11,5,4,3,2）;
int smalidput = 0;
浮动vout = 0.0;
浮动vin = 0.0;
float R1 = 100000;
浮动r2 = 10000;
int值= 0;
void setup（）
{
PINMODE（模拟算，输入）;
LCD.BEGIN（16,2）;
lcd.print（“直流电压表”）;
Serial.Begin（9600）;
}
void循环（）
{
value = analogread（模拟算）;
VOUT =（值* 5.0）/ 1024;
Vin = Vout /（R2 /（R1 + R2））;
if（vin <0.10）{
vin = 0.0;
}
lcd.setCursor（0,1）;
lcd.print（“输入v =”）;
lcd.print（vin）;
延迟（500）;
}
// --------由r.girish开发的程序--------- //
请用良好的电压表/万用表检查读数。
