这篇文章解释了一个关于设计你自己的基本感应加热电路的一步一步的教程，它也可以用作感应炉灶。
基本感应加热器概念
你可能在网上遇到过许多DIY的感应加热器电路，但似乎没有人解决实现完美和成功的感应加热器设计背后的关键秘密。在了解这个秘密之前，了解感应加热器的基本工作原理是很重要的。
感应加热器实际上是一种极为“低效”的变压器形式，这种低效成为其主要优势。
我们知道，在电力变压器中，铁芯需要与感应频率兼容，当变压器中的频率和铁芯材料不兼容时，就会产生热量。
从根本上讲，铁芯变压器需要的频率范围较低，约为50至100Hz，随着频率的增加，铁芯可能会显示出成比例地变热的趋势。这意味着，如果频率增加到更高的水平，超过100kHz可能会导致堆芯内产生极端热量。
是的，这正是感应加热器系统所发生的事情，在这里，灶台就像核心一样，因此是由铁材料组成的。感应线圈受到高频率的影响，这就导致了在容器上产生相应强度的热量。由于频率被优化在显著的高水平，确保了金属上最大可能的热量。
现在让我们继续和学习的重要方面，可能需要设计一个成功的和技术上正确的感应加热器电路。以下细节将对此进行解释:
你需要什么
建造感应式炊具所需的两个基本要素是：
1） 双线线圈。
2） 一种可调频率发生器电路
我已经在这个网站上讨论了一些感应加热器电路，您可以在下面阅读它们：
所有上述链接都有上述两个共同点，即它们有一个工作线圈和一个驱动振荡器级。
设计工作线圈

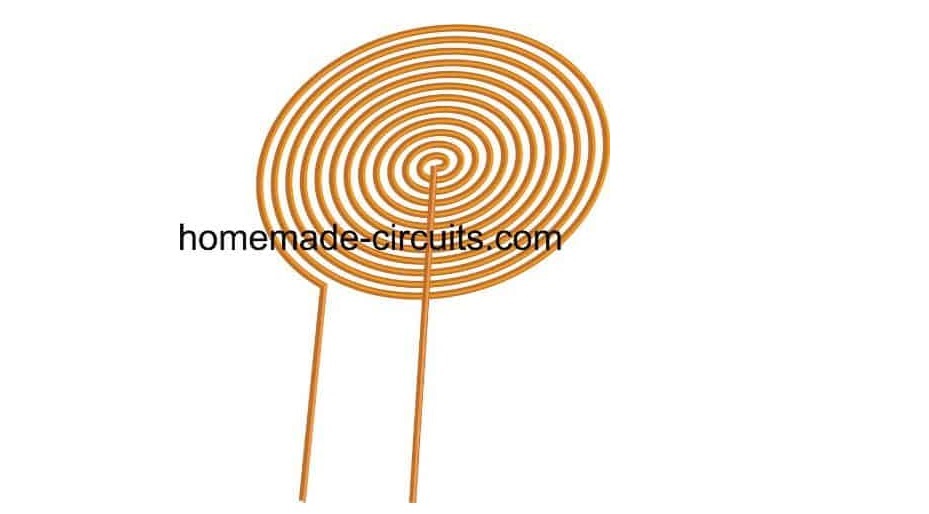

在设计感应炊具时，工作线圈应为扁平型，因此其结构必须为双线型，如下所示：
上图所示的双线线圈设计可以有效地用于制作您的自制感应炊具。
为了获得最佳响应和线圈内的低热产，请确保双线线圈的导线使用多股细铜线而不是一根实心导线制成。

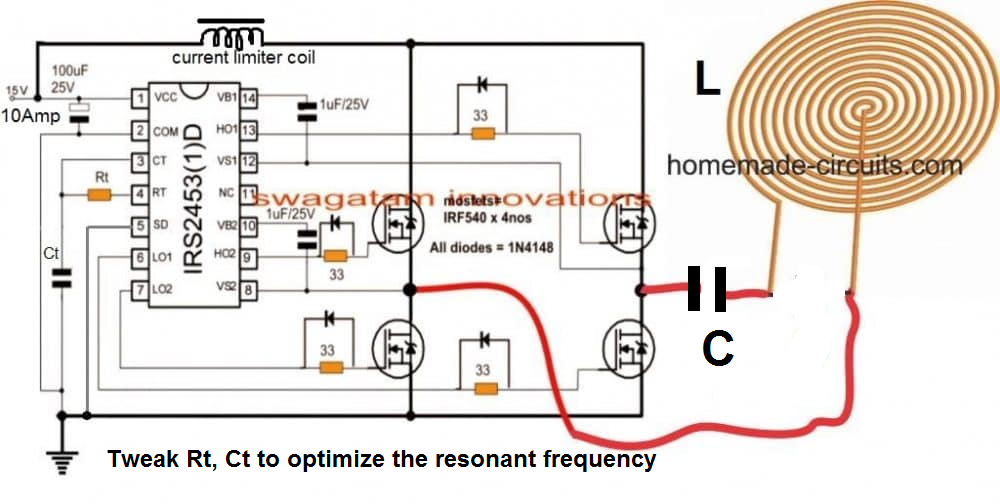

因此，这就成为了炊具的工作线圈，现在这个线圈的两端只需要集成一个匹配的电容器和一个兼容的频率驱动器网络，如下图所示:
设计h桥系列谐振驱动电路
到目前为止,关于如何配置信息应该开导你简单的感应炊具或感应炉灶面设计,然而最关键部分的设计是如何产生共鸣线圈电容器网络(储能电路)为最优的范围,使电路工作在最有效的水平。
使线圈/电容槽电路(LC电路)在其谐振水平运行需要线圈的电感和电容的完美匹配。
只有当两个对应物的电抗相同时才会发生这种情况，即线圈（电感器）和电容器的电抗大致相同。
一旦这是固定的，你可以期待坦克电路在其自然频率和LC网络达到谐振点运行。这就是所谓的完美调谐LC电路。
本文总结了感应加热器电路的基本设计步骤
你可能想知道什么是LC电路的共振。如何快速计算完成一个特定的感应加热器设计?我们将在下面几节中全面讨论这个问题。
上述段落解释了在家里开发低成本但有效的感应式炉灶的基本秘密，在下面的描述中，我们将看到如何通过具体计算其关键参数来实现这一点，如调谐LC电路的谐振和确保最佳电流处理能力的线圈导线的正确尺寸。
感应加热器LC电路中的谐振是什么
当调谐LC电路中的电容器暂时充电时，电容器试图放电并将积累的电荷倾倒在线圈上，线圈接受电荷并以磁场的形式存储电荷。但是，一旦电容器在这个过程中放电，线圈就会以磁场的形式产生几乎等量的电荷，它现在试图将这些电荷强迫回到电容器内部，尽管极性相反。
图片提供：
电容器再次被迫充电，但这一次是相反的方向，当电容器充满电后，它会再次尝试通过线圈清空自己，这会导致电荷以振荡电流的形式在LC网络中来回共享。
这个振荡电流的频率成为调谐LC电路的谐振频率。
然而，由于固有损耗，上述振荡最终会随着时间的推移而消失，而频率、电荷都会在一段时间后结束。
但是，如果允许通过外部频率输入维持频率，并在相同的共振水平上进行调谐，则可确保在LC电路中产生永久性共振效应。
在谐振频率下，我们可以预期LC电路中振荡的电压振幅达到最大水平，从而产生最有效的感应。
因此，我们可以推断，为了在感应加热器的LC网络中实现完美的共振，我们需要确保以下关键参数:
1） 一种调谐LC电路
2） 以及用于维持LC电路谐振的匹配频率。
可使用以下简单公式计算：
F = 1 ÷2πx√LC
L代表亨利C代表法拉
如果你不想经历通过公式计算线圈LC槽共振的麻烦，一个更简单的选择是使用以下软件:
或者你也可以做这个网格倾角计用于识别和设置谐振频率。
一旦确定了谐振频率，就可以通过适当选择Rt和Ct定时组件，用这个谐振频率设置全桥IC。这可以通过一些试验和错误，通过实际测量，或通过以下公式:
以下公式可用于计算Rt/Ct值：
f = 1/1.453 x Rt x Ct，其中Rt是欧姆，Ct是法拉。
使用串联谐振
本文讨论的感应加热器概念采用串联谐振电路。

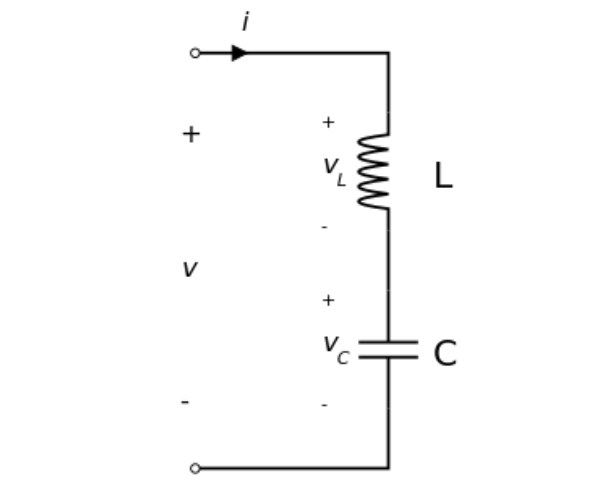

当采用串联谐振LC电路时，电感（L）和电容（C）串联，如下图所示。
总电压v串联LC上的电压等于电感L上的电压和电容C上的电压之和。流过系统的电流等于流过L和C分量的电流。
V = vl + vc
I=IL=IC
施加电压的频率影响电感和电容的电抗。当频率从最小值增加到较高值时，电感的感抗XL会成比例增大，而容抗XC则会减小。
然而，当频率增加时，当电感电抗和电容电抗的大小刚好相等时，会有一个特定的实例或阈值。该实例将是串联LC的谐振点，频率可以设置为谐振频率。
因此，在串联谐振电路中，当
XL =我
或者，ωL=1/ωC
式中ω=角频率。
计算ω的值可以得出：
ω=ωo=1/√ LC，定义为共振角频率。
在前面的方程式中代入此项，并将角频率（以弧度/秒为单位）转换为频率（Hz），我们最终得到：
fo = ωo / 2π = 1 / 2π√LC
fo=1/2π√ 信用证
计算感应加热器工作线圈的线径
一旦计算了感应加热器油箱电路的L和C的优化值，并评估了驱动电路的精确兼容频率，就可以计算并确定工作线圈和电容器的电流处理能力。
由于感应加热器设计中涉及的电流可能很大，因此该参数不能忽略，必须正确分配给LC电路。
使用计算感应线尺寸的公式可能有点困难，特别是对于新手来说，这正是为什么在这个网站上启用了一个专门的软件，任何感兴趣的爱好者都可以使用它选择合适尺寸的电线为您的感应炉顶电路。
先生，请告诉我如何测量Calayan和indutor值和工作线圈匝数，以及如何使用igbt
您好，首先我非常喜欢您的文章，它非常具有描述性，我需要一个可控感应电路，例如我想要4个阶段，500w-1000w-1500w-2000w，我怎么做，您能为我设计它吗，非常感谢您提前。
谢谢，很高兴你喜欢。设计项目的工作原型可能需要实际的检查和验证，这可能非常困难，而且在理论上无法完成。
你好Swagatam;希望你一切都好。
假设我的太阳能电池板电压从6V到20V不等，我想给我的12V Ld-acd电池充电。我想去便宜，不使用太阳能充电器，相反，我必须使用一些buck和boost DC DC转换器。2596模块用于BUCK, XL6009用于BOOST。有一些既buck-boost模块，但昂贵和等效的充电器。那么如果我将2596和6009与输出的二极管同时连接呢?你的想法是什么?
谢谢
让我们快乐地面对生活中所有的困难！！
你好，Jayant，我一定会尝试解决你的问题，但前提是你在相关文章下提问。上面这篇文章是关于感应加热器的，你问的是太阳能充电器。
请把你的问题放在太阳能充电器或电池充电文章下面，我会尽力帮助你
亲爱的斯瓦格坦，我决定从太阳能电池板直接向IR2153提供60V电源。我认为引脚1需要5-20mA的电流。我看到人们使用33k作为320V输入。对于60V，则应接近6K。你觉得可以吗？计算可以类似于R=（V–15.4）/10mA。让我选择一些10mA作为内部电源。
好吧
希望你一切顺利
谢谢
您好，Jayant，您的计算是正确的，您可以使用6K！
你好，斯瓦加塔姆
我认为7812是一个线性装置。因此低效率。相反，我们也可以用
PWM器件，如LM2596模块，92%的效率或更高。直接供电与电阻器也很好。
希望你一切顺利
J K
你好，Jayant，我认为一个高值电阻是所有需要的IC的最佳工作。PWM电路将是一个过度，可能是不必要的。
谢谢你的迅速答复。
直接供应至IR2153；我们必须施加电阻，它会消耗一些能量，比如说最大1/2到1瓦。
同样的事情也发生在LM7812。无论如何，我们必须牺牲一些但很少的能量。没问题!它是接受。
谢谢
上帝保佑你
你是对的，然而，我认为我们可以增加电阻器的值，使热最小。
你好;希望你很好。
我发现在你们使用IRS2153的感应加热器电路中，你们的太阳能电压是24V，而你们使用的是LM7812向IR2153供电12V。可承受600V电压。那为什么不直接供电24V呢?LM7812航班要挂机了。我认为这是不必要的。我说的对吗?
J K
您好，是的，这是正确的，但600V必须通过33K ot 47K电阻器提供给Vcc引脚。即使24V也必须通过10k电阻器提供，否则IC可能会在内部燃烧。
我有50瓦的电磁炉。如何修改其线圈和电容器为200瓦？
还有别的方法吗？
施加较小的输入电流，输出会自动减小…
你好先生
我发现这篇文章很丰富。我有几个问题。
请问是否可以使用铜管作为工作线圈?
是否也可以使用mosfet IRFZ44产生高频?
如果是，我想知道，如果不是，我想知道原因。
谢谢
你好，亚历克斯，是的，你可以使用铜管作为工作线圈，使用IRZ44作为MOSFET。所有MOSFET都是高频器件，其功率处理能力（电压和电流）非常重要，必须根据电路的负载规格进行选择。
Swagatam:
加热较大物体所需的功率是否有限制？我想我需要大约3KW的功率来加热一根1英寸见方的钢管。
请尽快与我联系。
我会分享我的whatsapp手机，也许我们可以聊天，你可以帮助。
较大的物体需要更大的能量来加热。您可以尝试本文的第一个概念....我可以使一个1厘米直径的螺丝刀红色热在几秒钟内
//www.addme-blog.com/simple-induction-heater-circuit-hot/
亲爱的Swagtam,
根据上述理论，谐振是通过调整电感和电容的阻抗值而产生的。当电感和电容的阻抗相等时，产生高频电场。从而产生大电流涡流。
那么，mosfet或IGBT的作用是什么？如何在不改变电感和电容值的情况下增加磁场强度，从而获得高感应涡流？
亲爱的普拉卡什，igbt是用来在油箱电路中产生振荡频率的。没有振荡就不会发生共振。为了增加磁场，你必须增加通过水箱网络的电流，然后优化最大共振峰值
是的，随着I/P电流的增加，串联LC电路中的磁场强度也会增加。
但是如何在并行LC电路中增加磁场呢?通过电感和电容的总电流在谐振时为零，电路作为开路电路工作。在这种情况下，电流在并行LC电路中并没有起到至关重要的作用。如果我理解错了，请纠正。
串联和并联谐振感应加热器的输入电流都很重要，因为如果输入电流不足，输出无法提供等效的热量。
在谐振频率，磁化将是最大的，这将导致最大的涡流发展在负载上，这将反过来要求更高的电流在输入端维持负载上的热量。如果电流不足，电压将下降，减少热成比例
亲爱的斯瓦加坦：，
谢谢你的快速回复。请查看附件中的视频。。
理论也表明，串联LC电路是短路电路，并联LC电路是开路电路。在并行LC电路中，整体电流为零，如何通过增加电流来增加磁场强度?请解释一下。我真的需要帮助来理解这个逻辑。
亲爱的普拉卡什：，
在并联谐振电路中，电容器在初始接通期间会产生巨大的电流，然后在谐振电平下，该电流在电感和电容器之间来回切换，并且仅需要来自电源的小电流来维持该谐振。
但是一旦负载被插入线圈，通过LC交换的电流就会转化为涡流，并以热的形式传递给负载。当这种情况发生时，LC损失初始高电流，并试图从电源获取电流，因此电源现在必须提供指定的过量电流，以维持负载上的热量。
谢谢，亲爱的。解释得很好。
不客气，普拉卡什！
嗨Swagatam。
我想用电磁炉来加热钢管。原电磁炉线圈的使用方式是这样的，从它的原始位置和包裹的塑料管(只是保持它在地方)通过一个钢管运行。原来的线圈形状是煎饼类型与一个单一的电线(这里一个单一的电线是我使用的原始炊具的Litz电线的术语)放置在两层。
我使用了相同的电线，但作为螺线管类型。温度传感器没有连接到钢管上。我在塑料管和钢管之间留了一个气隙，以防止热量融化塑料管。
电磁炉有几个功率等级，我使用的最小功率是200瓦（60摄氏度）为线圈供电。在很短的时间（可能几分钟）后，桥式整流器烧毁。
你知道整流器为什么会烧吗?我认为，新的线圈安排导致拉更多的电流，然后系统可以处理一个时间，因为所需的功率水平是200瓦。这是真的吗?
我计划使用两条（Litz）电线，其排列方式与上述相同，并连接到炊具的相同端子上。我能指望整流器再次烧坏吗？
你好，马里奥，是的，它正在发生，因为新线圈的电感与原来的值不匹配。如果你想改变电感的形状，那么你必须确保电感值没有改变，并且保持原样。
好啊谢谢你的回复。
亲爱的斯瓦加坦
我想把一个很薄的镍圆筒加热到200摄氏度
它的厚度约为0.1毫米，直径为20厘米。
我不知道合适的加热器频率和功率
亲爱的Mohammad，您可以使用以下文章中的第一个电路并满足您的要求。
//www.addme-blog.com/simple-induction-heater-circuit-hot/
谢谢
我购买了您建议的以下就绪模块
//www.addme-blog.com/wp-content/uploads/2019/08/induction-heater-circuit.jpg
当我连接到10v电源时，电流增加到15A，其中一个MOSFET冒烟
我犯了什么错？
看来你的感应系统有毛病。它最初是有效的还是在第一次尝试时发生的？在任何情况下，您购买的设备看起来都有故障。
因为无论线圈中是否引入负载，装置都必须正常工作。
第一次尝试时，其中一个MOSFET冒烟，我断开装置，并在有负载和无负载的情况下反复尝试，但其中一个MOSFET发热并冒烟。
卖方说这批货已经检查过了。
我认为，他们检查没有asambel线圈的装置，只注意LED灯亮起。
这个检查能摧毁单位吗？
我的单位谁可以修理?
谢谢你的关注
不幸的是，由于制造故障或其他未知原因，您的电路似乎出现故障。
你可以尝试更换吹的MOSFET，并查看结果....如果可能的话，你可以更换两个mosfet，也检查电容器，如果他们是好的，在供电之前。
我可以购买4个mosfet和并联2 × 2来增加单位的功率吗
首先尝试用单对，如果工作良好，然后你可以考虑更多的并行
他们说，若我们将设备连接到开关电源，然后再通电，可能会损坏我们的设备。因此，我们必须接通电源，然后将其连接到我们的设备。
你怎么认为？
你可以在前面链接文章的视频中看到，我使用了一个12伏20安培的开关电源，并直接打开它，我的感应加热器电路工作得很好，没有吹出任何东西。可能您可以使用具有慢启动功能的SMPS，以使电压缓慢上升，而不是突然上升
亲爱的斯瓦加坦：，

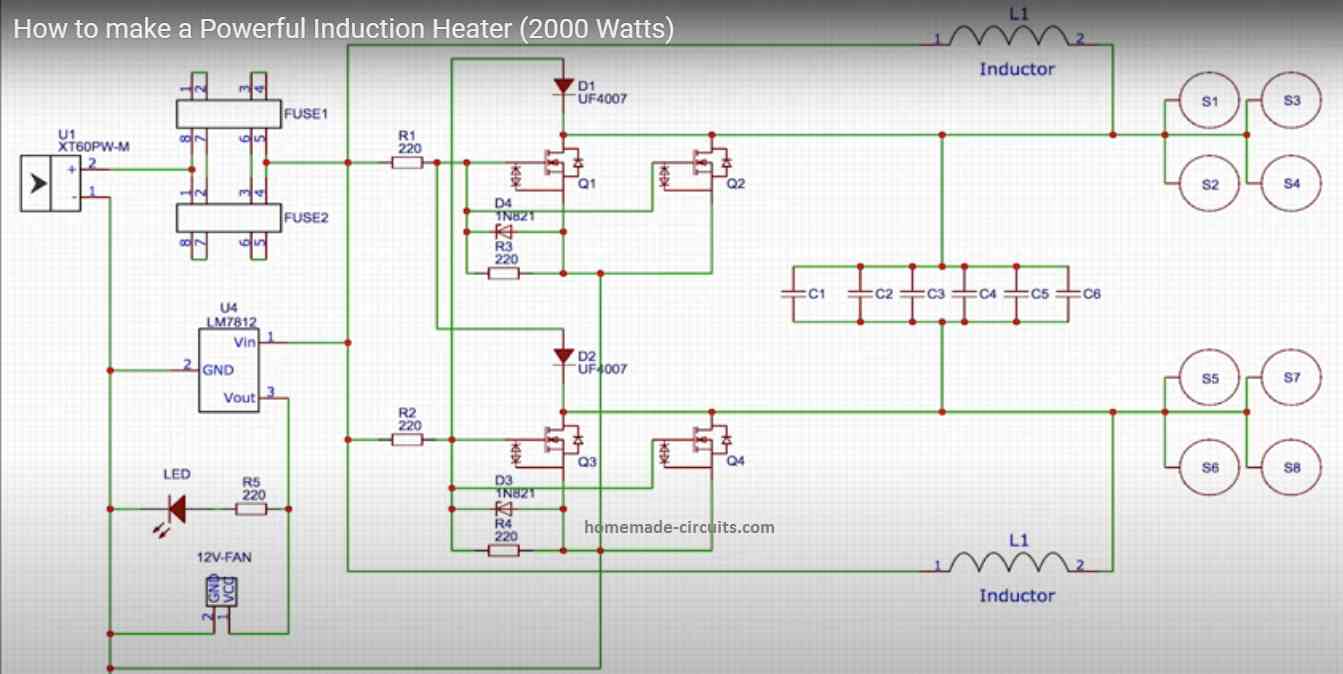

你好吗?我需要你的帮助。实际上，我们正在尝试用这个电池来制造感应加热器:
我们已经按照每个视频正确地连接了所有东西。我们用同样的16号铜线做铁氧体铁芯。所有的组件都与描述的完全相同。
但问题是，我们的mosfet像任何东西一样加热并在20秒内吹气。我们也不会得到任何输出，插入的对象也不会加热。
你能检查一下并建议史密斯吗?
感谢您的快速回复。
提前谢谢！
亲爱的普拉卡什，在没有实际测试连接的情况下，很难排除故障。
但设计似乎与下文所述类似：
//www.addme-blog.com/simple-induction-heater-circuit-hot/
因此，我建议您首先尝试上面链接中解释的较小版本，然后您可以通过并联添加更多MOSFET，并应用更高的电压和7812 IC，将其升级到2000瓦。
嗨Swagatam,
上周我试着做了一个简单的感应电路，你建议的链接。我们使用相同的组件IRF540和二极管UF4007。不幸的是，我们的电路没有响应IRF 540 MOSFET。然后我们用IRF 3205替换了MOSFET。更换MOSFET后，电路线加热速度极快，也在熔化。是的，我们正在制造varo板上的开路。
当我们用4个MOSFET制作2000瓦的电路时，我们也面临同样的问题。
只是想知道，电路取决于匝数和工作线圈的直径吗?我们使用的是12规格的铜线圈，8到10圈，只是为了测试。电路运行成功后，我们计划增加工作线圈的匝数。
据我所知，LC电路工作在电感和电容上。这两件事我们保持一致，在你的帖子和视频中描述，相应的。
如果您愿意，我们准备分享我们电路的视频，供您分析。你可以给我发一封电子邮件给你发送电路视频。
非常感谢。
溴
普拉卡什
你好，普拉卡什，如你所见，这些电路中几乎没有任何元件，所以它应该会立即开始工作。烧线意味着你的电路没有振荡，这也是很难诊断的，因为电路是一个自振荡和自共振的设计。
是的，这严格取决于共振锁定的圈数。LC值确定电路的谐振频率。
我建议你买一个现成的样品，查看一下PCB和元件定位的细节，并将你的设计和原来的设计进行对比，找出差异和错误。
线圈的匝数或电感和电容器的电容是两个关键参数，导线厚度决定线圈可以处理的电流量或负载瓦数。
嗨
我设法生产了感应加热电路1，我现在正在研究感应加热2，因为在1加热相当慢。我怎样才能提高加热的速度，从而提高给负载的功率。我怎样才能提高LC槽电路的质量因数以达到最大效率。
你好先生
在感应加热器2电路中，是否可以将2u2 400V（薄膜）电容器更换为1000微法拉400V（电解）电容器？
为了我的项目的目的，我也想知道RC(4R7和4n7)网络横跨LC罐的目的。
如果我错了，请更正。MOSFET上的RC网络是缓冲电路。非常感谢您，先生。我很欣赏你的工作。
您好Welensky，我认为您在错误的文章下发布了问题，如果可能，请在相关文章下发布。我会想办法的
亲爱的斯瓦加坦！
谢谢你的文章！
我已经建立了你的电路（除了限流线圈）。我想驱动一个125kHz的线圈用于感应式无线电力传输（我知道你们的BJT电路，但我想要一个推挽电路，所以我选择了这个）。
当负载为欧姆时，输出端有一个方形信号（如预期）。但当我把欧姆负载换成CL（串联）负载时，电路就发疯了。如果我不限制电源上的电流，H桥和FET驱动器就会烧毁。（我将300nF与我的功率变送器线圈串联，线圈为6.8uH）。
如果我减小电源上的最大电流值，电路不会烧毁，所以我可以观察它，输出信号很糟糕。与sin形式无关。甚至FET门上的信号也会出错……
你知道吗?我可以发电子邮件给你示波器的截图和电路的图片。
我唯一的想法是:它现在是在一个面包板上实现的，在FET驱动IC和晶体管之间有50mm长的电线……可能太多了，我不知道……
提前感谢您的帮助!
亚当·品特（机电工程师理学硕士）
谢谢你，亚当，
我认为限流线圈在稳定电流消耗和防止MOSFET熔断方面起着重要作用，因此必须包括一些试验和错误。或者，最初您可以用500瓦灯丝灯泡替换它，以获得相同的效果。这些也可能有助于纠正波形
是的，125 kHz的50毫米电线可能会对MOSFET和吹场效电晶体通过产生杂散电感回路和很多谐波。
另外，您是否尝试过优化谐振，因为当谐振达到峰值时，电流消耗将按比例减少？
并且确保在每个MOSFET的栅极/源端添加1K电阻，这将进一步帮助防止MOSFET被损坏。
我希望这些要点可以引导程序朝着正确的方向发展。
亲爱的斯瓦加坦！
谢谢你的快速回复！
-我放置了一个限制线圈，事情变得好多了。但是现在我从一个单独的运行IC 15 v电源(地面与其他电源)是常见的,由于场效应晶体管桥(发射线圈的输出)仍然消耗过多的权力,因此电源的输出下降到1直流(我设置一个1电源电流限制)。但现在至少我有一个正弦输出(它是一个10V的峰-峰正弦输出，当桥的输入是1VDC)。
–我将学习您链接的关于MOSFET的文章，并尝试更接近解决方案。
-现在我有一个正弦输出，但是(正如我提到的)我有太多的电流消耗，而且我在fet的门信号上有奇怪的超调，这也导致巨大的噪声叠加在正弦输出上。没有交叉开孔，我用示波器看不到这样的东西，但有些东西还没有好。也许电线的长度…
–我将按照您的建议，尝试优化共振。
–我已经在FET栅极上添加了电阻器（我以前曾体验过，如果没有电阻器，它们可能会发疯），但感谢您的建议！
谢谢你的推荐和宝贵的时间！
如果我将有确切的问题或如果我达到了一个解决方案，我会在这里的回复评论更新。
再次感谢你！
亚当
谢谢彼得，很高兴我的建议对你有帮助！是的，谐振是这个概念中的关键因素，除非实现了这一点，否则电路会像heck一样消耗功率，谐振必须借助公式或通过一些尝试和错误，通过试验电路的频率来优化……祝你一切顺利！
非常感谢。
我会记住，共振是一个关键因素，我会更加注意它。你是对的，电路消耗了惊人的能量，所以现在我知道这就是原因。
还有一个问题：你推荐什么值的限流电感？
谢谢你！亚当
没问题！限流线圈或直流链路电感器的值需要进行一点试验。你可以从一个2 mH的线圈绕在铁氧体磁芯上开始，导线可以是一根0.6毫米的超级漆包铜线。从6 V开始，检查振幅和电流……逐渐增加电压，同时检查电流和振幅，在某个点，电流应减小，振幅应达到最大值。在相同的线路上，您也可以尝试更改电感器值，并重复这些步骤，直到获得最有利的响应。
大家好，我是来自尼日利亚的mercy，我想设计一个烘干鱼的感应烤箱。
我的问题是那些工厂的感应炉可以使用直流电源吗?我只是想用太阳能电池板供电。
我也想知道如何计算感应加热线圈，所以我可以把它与一个板。
我不太喜欢电子产品
谢谢
感应加热器将运行在太阳能直流电源，如果电流和电压正确匹配。
嗨Swagatam,
感谢你的文章和之前的评论回复。
我需要加热一块金属片，将其插入一个PVC塑料制成的真空室。相对于PVC管，它将足够大，金属板将围绕管的内部弯曲，像一个空心圆柱体。由于腔室有真空，我不能可靠地用导热的方法，如热丝包。因此，我正在考虑归纳法。由于项目将是大约60厘米高和80厘米周长…似乎我需要相当多的电线来建立一个线圈，将包围整个金属片。粗略的计算是(60cm高/每2cm绕一圈)== 30圈线圈。(30卷* 80厘米)== 24米!!在这页的表格电线当前计算涵盖我的申请吗?我应该提到，金属片只需要加热到大约35到50摄氏度，比我认为大多数DIY感应加热器的目标温度低得多。再次感谢!
对不起Nathan，我不知道如何定制这个应用程序，以及相关的电线电流计算，因为它看起来太大了，可能需要一些复杂的计算……
嗨Swagatam,
我只想知道，为什么电容器C要与主线圈并联?
我的意思是，如果您使用IRS2453来产生频率，为什么需要谐振电路（油箱）？
Hi-Cesar，没有电容器，电感器将无法产生谐振效应，只有在电容器上加上电感器才有可能。当两者并行时，应用的频率得到很大程度的提高，使输出能够以最小的消耗产生高强度脉冲。
我明白了……对于固定的LC值，是否可以使用PWM来驱动电源？
我认为充电和放电必须是50%和50%的时间…还是我错了？
是的，通过试验频率和50%的占空比，这是可能的。
你好，先生。
我可以用20安培的igbt来代替30安培的igbt吗?
请允许，先生。
嗨，贾廷德，是的，你可以，只要确保你的输入电源电流小于20安培
你好
对这些电路有点陌生，有一些问题。
首先，我可以使用这个电路建立一个小型桌面熔炉(我是一个冶金学家和计划一些实验)。
第二，这条线路是否因为时间更充足而效率更高?与更常见的2晶体管没有振荡IC，这是最常见的电路，我一直遇到的，有恒定的电源供应?
您好，是的，由于ZVS概念，该电路非常有效。
为了熔化工作，你将不得不升级线圈更厚的电线或管，并使用更高的等效电流的供应。
啊，好吧，那么我的想法是正确的，我将使用铜管和冷却泵，因为热将相当强烈的一段时间后。然后我发现我的电路更喜欢效率而不是简单。
我将四处寻找电源供应，如果我是勇敢和极其小心的，也许转换微波变压器，但我看了一点在那部分的解决方案。
谢谢你花时间。
没问题，祝你一切顺利!
谢谢你，创始人
您好，先生，我如何选择每个组件的值，例如R C L的值以及感应加热器的二极管和MOSFET类型
嗨，Zeabeni，我已经在文章中解释过了，请看文章的底部部分。
你好，斯瓦加塔姆，谢谢你在帖子中清楚地阐述了这一点。还没有找到像这样清晰的资源来理解感应加热器的基本设计。只有一个问题–您发布的帮助初学者选择导线尺寸的链接似乎是私有的（这一个-https://circuitcalculators.blogspot.in/2017/10/wire-thickness-and-current-calculator.html）.
你能帮我提供另一个公共链接吗?
再次感谢你在这里发帖，如此自由地分享你的知识！
谢谢Arjun，现在请查收，我已经更改了进入public的权限。
嗨
你的指导很有帮助。请问感应加热器使用低压和高压的主要区别是什么?哪种比较好?
2 .很高兴您喜欢它3 .不同电压下的设计，其工作原理是一样的如果您的要求是在大型物体上产生极端的热量，那么您可能需要非常高的瓦数的过程，这将需要使用更高的操作电压。
所以它基本上取决于功率输出，对于合理的值可以使用低电压，但对于更大的工作可能需要更高的电压。
亲爱的斯瓦格坦：
在这里我需要补充的是，我的问题是关于感应加热器与4 igbt和线圈与空气芯。
谢谢
亲爱的赛义德，如果是那样的话，你应该在那篇文章下面发表评论，我一直以为你指的是上面的设计
这是原始设计的链接
danyk.cz / induk3_en.html
亲爱的Swagatam:
虽然4.7K的音量已经尽可能精确地调整过了，但是300W的灯仍然亮得很亮。另一方面，
我找不到IC的Sd引脚，尽管检查了数据表。
电路的建造完全符合你方提出的计划
请告诉我：
1-你所说的SD是指什么样的pin？
2-如果线圈正常。它是4圈直径为9 mm的4.5 mm钢丝。
顺便说一下，唯一要调整的就是音量，所以我不知道如何调整电路了。我使用了最短的电线和四个铁氧体在电线的尖端连接到igbt的底座。
灯头的最后一个连接点已经连接到线圈上，并用粗电线连接。对我来说，一切正常，但不幸的是，如果我使用更多瓦数的灯，IGBT将熄灭。例如，今天当我使用800瓦的灯时，我丢失了其中三个和一个IC。
请告诉我，指导我
如果线圈正常，那么SD指的是什么引脚。
你诚挚的Saeed
赛义德，SD引脚是IC的引脚5，就在Rt引脚的下方…。它在图表中清晰可见，我想知道你怎么找不到它？
顺便问一下，4.7K在哪里，你指的是你选择的4.7K的Rt电阻吗?
请尝试使用以下公式选择线圈、电容器和频率参数
F=1÷2πx√信用证
可通过调节Rt/Ct确定F，可随机选择C，一旦确定F和C，可通过求解上述公式计算L。
需要在IC的输出引脚上使用频率计确认频率。
只要未实现共振，电路将无法最佳工作，并且会不断丢失MOSFET和IGBT
或者，您可以使用现有设置，为“C”和Ct连接任意选择的电容器，然后调整Rt，直到您发现热量最大，300瓦灯泡的照明最小。
请记住，您必须通过将铁板与线圈连接来执行上述操作，如果您保持线圈空心，则电路将永远无法工作，我在之前的评论中已经警告过这一点。
尝试一个7匝线圈，这将允许一个较低的频率和稳定的操作
亲爱的Swagatam先生:
我不是新来的，因为我从事电子行业已经有30多年了，但大部分是实践性的，很少是理论性的，所以我需要你的帮助来制作这个电路。事实上，我已经做了它，并工作，但与一个300瓦的灯串联，灯照亮如此明亮，我只有一点热量在金属线圈内。由于我烧坏了一些昂贵的IGBT，我害怕使用更强大的灯。4.7音量的调节非常精确。然而，我使用的线圈直径为9厘米（因为我需要这个尺寸的线圈），4圈，金属丝厚度为4.5毫米。上限几乎为2.3 uf。你认为我需要对线圈做些改变吗？或者可以吗？
同时，线圈越宽，电路就越有用，我想坚持使用它。请告诉我：
1-300瓦灯的热量正常吗？
2_u根据我提到的，我可以使用更强大的灯吗？或者我在线圈里做了些改变？
非常感谢\
Saeed Mahdavi Asl
亲爱的赛义德:如果你的300瓦灯泡很亮，那就不好了。您的电路可能不能正常工作
共振时，灯的照度必须最小，负载的热量必须最大。
你的设计是否能够获得正确的共鸣?
它必须通过在线圈上安装一个磁板，然后调整频率，直到热量最大化和灯的照明最小化。
顺便问一下，你把IC的SD引脚接地了吗?否则系统将无法启动。
如何获得Rt和Ct的价值谢谢先生！！！
这篇文章对此进行了解释
//www.addme-blog.com/2014/01/simplest-full-bridge-inverter-circuit.html
你好，我来自厄瓜多尔，我叫保罗·卡德纳斯·戈登。
我来你们的网站是因为我在寻找一个磁感应电路。我必须感谢你找到了几个选择。你可以告诉我哪种设计我可以适应，以获得1千瓦的最大输出功率。
我怎样才能改变输出功率呢。
我不学电子学，我学力学，但我正在努力理解电路。
谢谢你访问我的网站保罗！
您可以尝试以下设计
//www.addme-blog.com/2017/01/induction-heater-circuit-for-labs-and.html
在这个电路中，你可以通过适当计算Rx值来限制或改变最大功率输出。
但请记住，这个概念只适用于电子领域的专家，不推荐任何新人，因此，在构建和测试这个电路时，请确保您有一个专业的电子工程师与您一起。
