一个非常简单的无接触水龙头电路或无接触自动水龙头电路可以使用一个IC 555和一些无源组件，以实现从附加的facet或水龙头无接触供水操作。
饮用水是珍贵的
纯净的饮用水我们通常在城市和家里得到的水是宝贵的，我们总是被建议尽可能地节约饮用水，节省不必要的浪费的水由于粗心或疏忽。
特别是在公共场所，这个问题变得相当严峻，因为许多不负责任的公民经常忘记关闭水龙头或部分关闭它，导致不必要的浪费水。
在许多这样的地方，自动水龙头系统可以解决上述问题，这将是一个值得欢迎的改变，以确保防止不必要地把宝贵的饮用水扔进排水系统。
自动断水装置的设计
我们已经看到IC 555可作为一种有效的电容开关电路其中这个装置能够感知接近的人手并相应地激活它的输出。在目前的概念中，我们尝试同样的概念来建立建议的无触摸水龙头电路。
为了获得更高的精度和可靠性，您也可以尝试实现专门的精密电容式接近传感器电路，尽管安装程序将保持相同。
下面的第一个电路显示了555集成电路的应用，可以尝试实现非接触水龙头的水龙头设计:

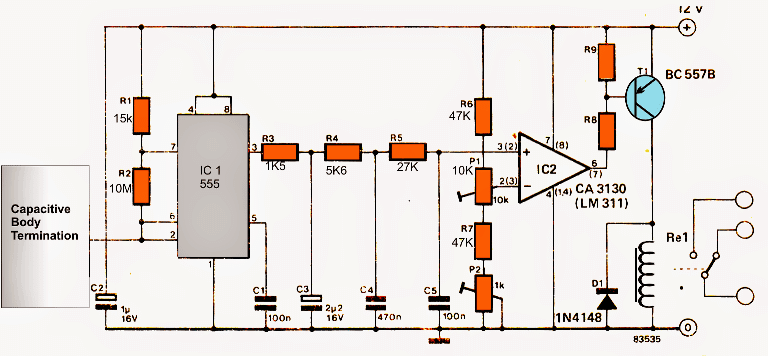

线路图
图片提供:elektor电子公司
如图所示IC 555配置为稳定它的引脚2是用来感应人手的接近或电容的。
引脚2端接金属板(可以由水龙头本体替换)，这样每当有人靠近水龙头洗手时，传感器就会触发连接的继电器。继电器最终打开水龙头阀门，释放水。
然而，在上述设计中，继电器应该保持激活的时间很短，这意味着如果需要长时间清洗，个人可能需要频繁地来回移动他的手。
另一种设计如下图所示:

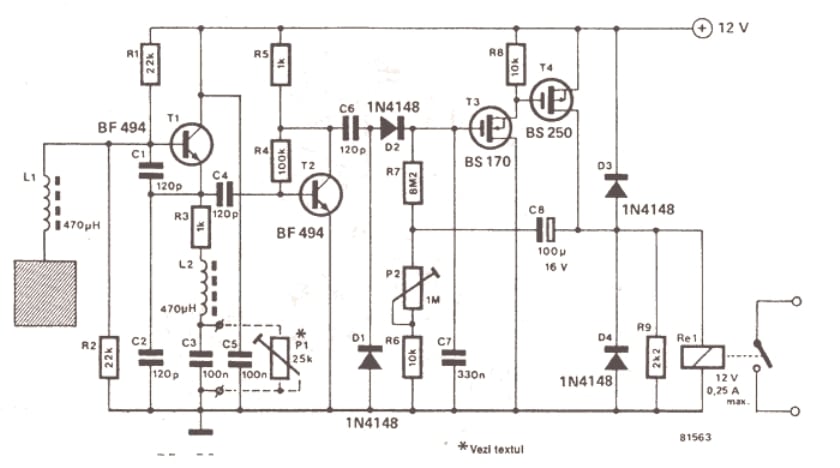

改进的水龙头控制原理图
图片提供:elektor电子公司
上述所示接近传感器电路是一种基于晶体管的设计，被设计用来在相对接近指示极板时感知人手。
电路操作
T1和T2晶体管的装配方式很像达林顿对，形成一个高增益探测器级。
附在T1基座上的电容板能感应到由于电流变化而引起的微小电位差极板电容在其发射极导联处传导一些电流，该电流被T2选取，并在其集电极导联处放大到更大程度。
这个预放大信号被FET级检测到，进一步放大到足以引起继电器切换的水平。
由于建议的无触碰水龙头设计是一个电激活装置，水控制机制需要通过一个水阀机构如12V电磁阀系统．

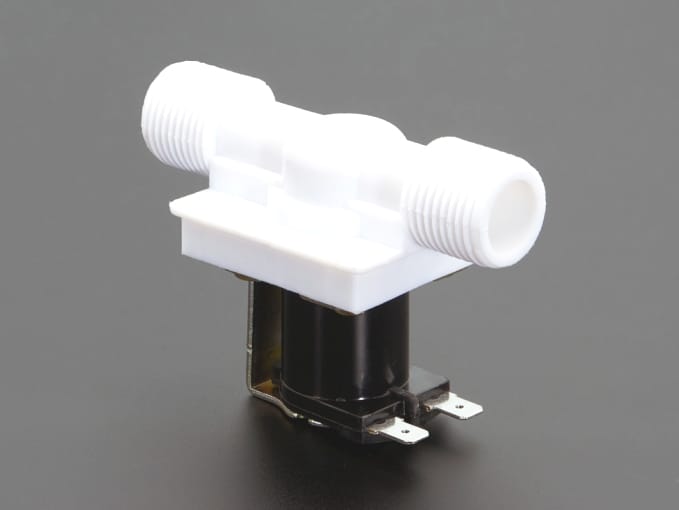

典型的12V电磁阀系统如下:
集成12V电磁阀
这两条引线应该是用可切换的12 v电源以关闭和打开水通道通过白色塑料管道。白色塑料管需要与水龙头输水管道串联，通过上述操作对水龙头的供水进行适当控制。

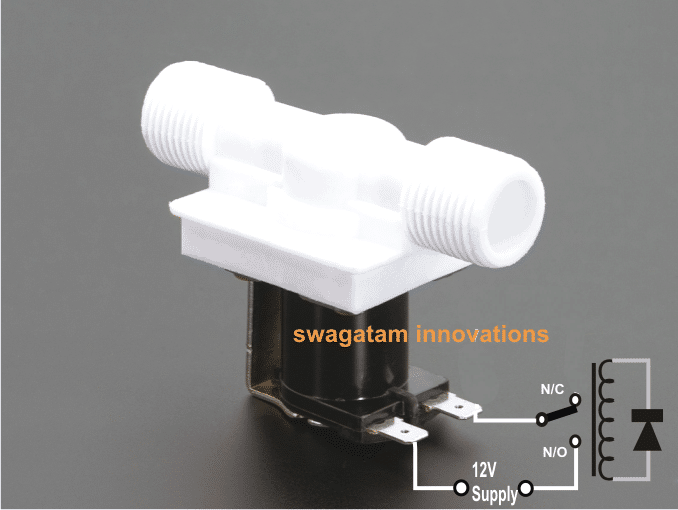

上述机构与电子电路和水龙头的基本连接细节如下所示，用户可以根据自己的喜好自由定制其他方式。
注意:如果水龙头本体不响应手的接近，系统可以用一个小的额外金属板加强，以增加表面积电容式传感器从而确保无接触水龙头的可靠操作。
美好的一天,先生,
上面的电路是防晒的吗?
我从你的博客中学到了很多，非常感谢
谢谢你，福音，这些电路是电容电路，所以它不会受到阳光的影响，是的，这些是防晒的
拖延了时间,
你好先生,
我正在研究自动洗手机。我使用了红外传感器tx, rx。目前，当传感器感应泵开启时工作正常。现在，我想关闭泵后1-2秒，即使传感器被感觉到。所以请给出解决方案。
Chintan，如果你使用一个晶体管作为输出放大器，你可以将PIR输出通过1N4148二极管连接到晶体管底座，然后在二极管的阴极和电路接地线连接一个10uF/25V电容。阴极将朝向晶体管基极，阳极朝向PIR输出管脚。
亲爱的Swagatam先生,
请提供自动水龙头的电路。
感谢和问候
亲爱的Rajkumar，由于工作压力，我很抱歉不能帮助你进行PCB设计!你可能需要联系专业的在线设计师。
能给我一张图表吗
你能通过视频短片展示自动水龙头的制作过程吗?
好的，可能是DC的原因，你是对的，再次感谢你的好意和关心
有人能使这条电路工作/运行吗?
我在电路板上做了电路，但不行。让我告诉你我做了什么
1.8.和9。电阻是47 k…对吧?
2.我用LM311…对吧?
3.我把其他部分联系起来了。
当我将12V连接到电路时，继电器立即运行/工作。继电器不能正常工作，它必须运行时，我接近扣体终端。问题在哪里?
分别测试这些阶段....最初保持opamp级与555级隔离，断开它从R5/C5结....连接一个LED并联到C3和检查它的响应，当你把你的手靠近电容板，这将确认555工作....在此之后，您可以单独进行opamp阶段
非常感谢
亲爱的先生,
我只用555级断开第二级，并连接一个平行于C3的led。然而它并没有像你说的那样运行!?
穆斯塔法，电子工程师对电路进行了测试，这是同一份杂志上的，所以它肯定能工作。
此外，本博客的忠实读者之一bugoy先生也对它进行了测试，你可以阅读下面的讨论:
//www.addme-blog.com/2014/05/capacitive-switch-circuit-for-vehicle.html
然而，电路只在使用电池时工作，但当使用AC/DC电源时，它不知何故不能正常工作
也许你可以用电池检查一下，看看它是否有反应....
谢谢你先生
在哪里。我能买到这个电容式触摸屏吗，印度的价格是多少，我在网上看到一些电容式触摸屏，有3个引脚。在你的图表中，只有1个板销，请帮助我
触摸板不需要购买，它可以使用任何小的合适的金属板，或手工用剪刀切割锡或铝。
谢谢你，先生
在电路中，我看到电容像470n 100n..这是什么?印度有吗?告诉我这些部件的替代品
我想我必须将引脚2连接到攻丝体。你能告诉我IC 2 lm311的引脚吗
NVD
470nF等于0.47uF, 100nF = 0.1uF，你可以尝试其他更接近这个值的值
首先用一块小板作为传感器，确认工作台上的电路，如果工作正常，就可以进行抽头连接。
先生
如果我的pir模块，当我们用手显示时，继电器会打开，它会延迟大约5秒。有没有办法减少延迟，否则会浪费水。如果你想，我可以发送我的pir的照片。如何上传照片
NVD，如果延迟是发生在PIR模块本身，那么没有办法纠正，因为这将意味着修改内部SMD电路，这可能会损害模块。
Nived，你可以将以下概念与PIR结合起来，这会更好地工作:
//www.addme-blog.com/2012/05/simple-delay-timer-circuits-explained.html
或者，您可以简单地修改现有的PIR电路，如上述延迟计时器文章所述
Swagatam
我认为上一张图中电磁阀的连接是不正确的。
谢谢你Abu-Hafss，我现在已经改正了……
我可以将PIR传感器连接到这个电路吗? PIR只对着感知手的水龙头
这件衣服合适吗?谢谢你！
可以使用PIR，这样你就可以使用一个简单的晶体管继电器驱动电路，上面的IC基础电路是不需要的
PIR传感器的最小调整时间可能会很长，所以大量的水消耗可能是问题
