这篇文章解释了如何制作一个大功率100V到220V h桥市电稳压器电路使用自动PWM控制。这个想法是萨贾德提出的。
电路目标和要求
- 我真的很惊讶你的工作和意图帮助人们，现在让我得到我的观点，我需要一个电压调节器与这些能力尽可能1-关注低电压问题，而不是高电压，最好在100v左右和高达250v
- 我需要高稳定能力可维持3.5吨左右30安培的空调和其他可维持5A级照明的设计。
- 尽量避免大变压器，我喜欢铁氧体变压器
- 我发现了这个稳定器的想法(https://drive.google.com/file/d/0B5Ct1V0x1 jac19IdzltM3g4N2s/视图?这里是链接，我需要一个原理图，低输入电压大约100-135v，高电流来启动和维持3.5吨的空调，如果你有时间的话，第二设计6A的照明
- 我想第三设计与疯狂的100A稳定器为我的整个家，我已经要求设计早些时候，但我不知道这个设计看起来很好，以我优雅的效率
次要功能
我喜欢它有一个LCD显示参数和自定义名称，高压切断，过热保护，但如果它使设计更复杂，就放弃它。
我知道我所要求的是太多的方式，以实现在一个环路，所以下降不可能总结，我需要三个设计，一个是高电流的空调，两个相同的调节器，但次要功能提到，三个一个为照明
你可能想知道为什么它需要低100伏的输入，在夏天的大部分时间，我们没有公共电力，但我们有当地发电机的电力120-170伏在家里，我们的吊扇几乎不转动
公共电力是一种大电流低电压的电网电力，夏季供电时间最多为8小时，另一方面就像我说的我们有当地大发电机在这段时间我们支付的基础上安培(断路器的额定电流为当地电力)50例如说你希望他们会供给你电力断路器的50,你必须支付50不管你的使用(他们会假设您使用的是整个50),
所以在我的房子里，我支付电网电力和当地发电机的电力，当地发电机不是我家里的发电机，你可以想象它是第二电网电力，但属于私营部门，在这两种情况下，我们都有电压问题，但没有电流，
最后，我现在知道，电压优化器在升压模式将使用更多的电流来产生所需的电压
能量守恒的原则(V1xI1 = V2xI2)假设100%的效率,目前的解决方案现在我使用升压变压器这将减少可用的电流可能是30 50,但具有良好的电压但它不是安全的,因为缺乏监管、公共电力显然没有限制我们支付千瓦时的基础上,
在变压器之前，我已经购买了一个电压调节器，但它没有工作，因为180V的最小值不满足。
设计

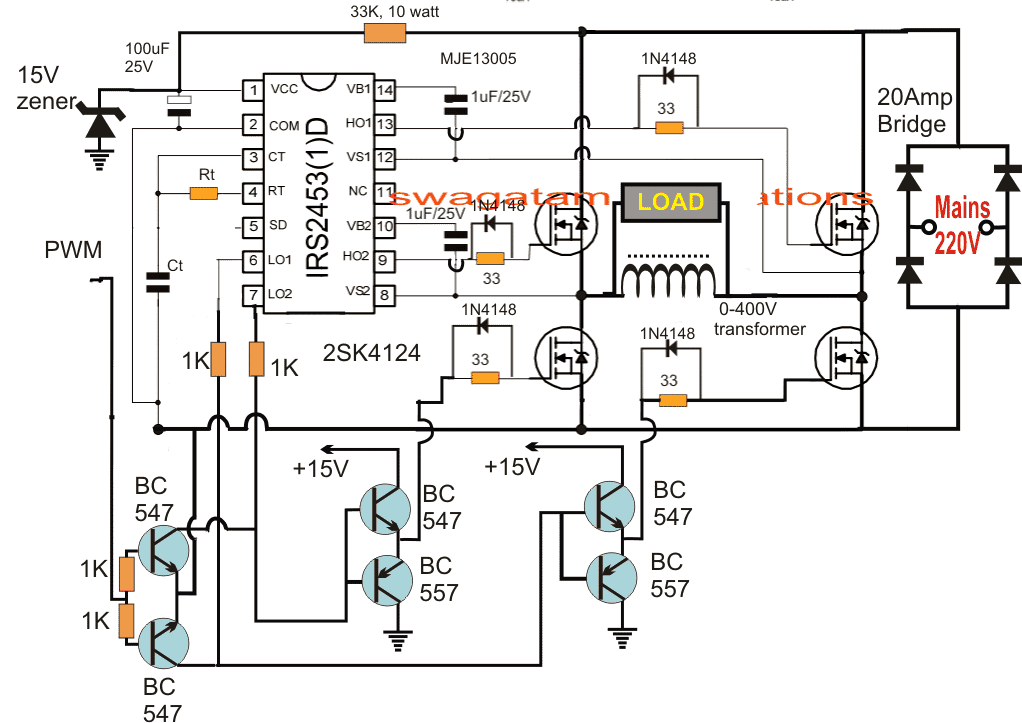

拟建的控制100V至220V的h桥市电稳压器电路的完整设计如下图所示:
电路的功能非常类似于先前讨论的一个帖子关于太阳能逆变器电路为1.5吨空调。
然而，为了实现预期的自动100V到220V稳定，我们在这里使用了几个东西:1)0-400V自动变压器升压线圈和自我优化PWM电路。
上述电路采用全桥逆变器拓扑结构，使用IC IRS2453和4个n通道mosfet。
该IC配备自己的内置振荡器，其频率是通过计算指示的Rt, Ct值适当设置。这个频率成为逆变器的推荐工作频率，它可以是50Hz(对于220V输入)或60Hz(对于120V输入)，这取决于国家公用设施规格。
母线电压由输入市电电压整流得到，并通过h桥mosfet网络施加。
在场效应管之间连接的主要负载是一个升压自耦变压器，用于与开关市电直流电压反应，并通过后电磁场在其端子上按比例产生升压400V。
然而，随着低侧mosfet的PWM馈电的引入，线圈中的400V可以按比例控制到任何期望的低有效值。
因此，在最大的PWM宽度，我们可以期望的电压是400V，在最小的宽度，这可以被优化接近零。

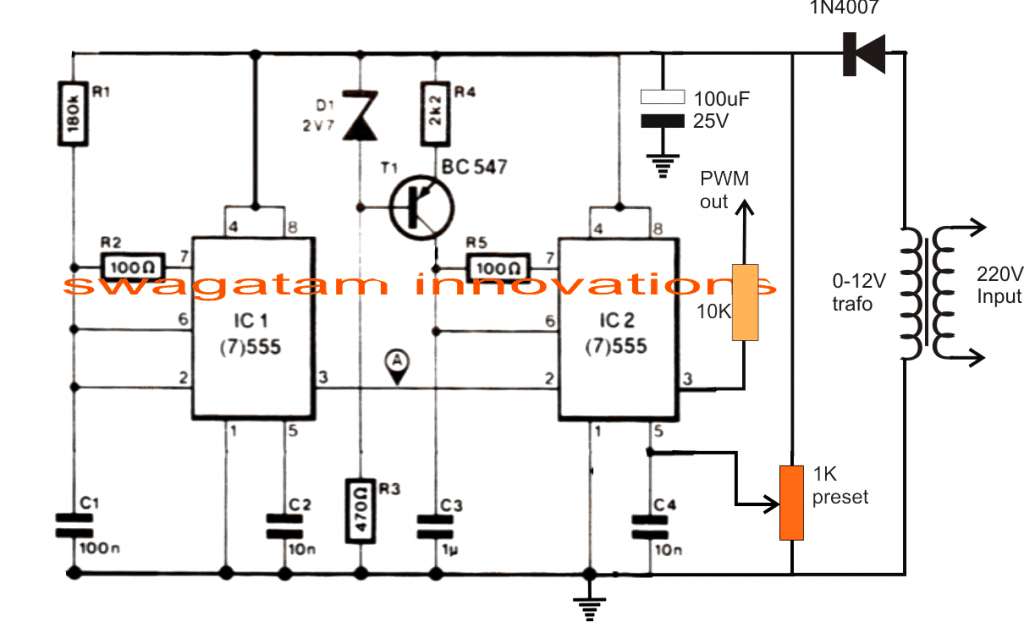

PWM配置使用一对IC 555来产生变化的PWM以响应变化的主路输入，然而，在馈电低侧mosfet之前，这个响应首先是反向的，这意味着随着主路输入下降，PWM变得更宽，反之亦然。
正确地设置这个响应连接销# 5所示的1 k预设IC2的PWM电路调整,自耦变压器线圈的电压在200 v输入100 v左右,此时的PWM可以最大宽度水平和从这里PWM变窄随着电压的增加,确保在220V左右几乎恒定的输出。
因此，如果主路输入更高，PWM会试图通过缩小脉冲来拉低它，反之亦然。
如何制作升压变压器。
以上讨论的100V到220V h桥市电稳压器电路不能使用铁氧体变压器，因为基频被调节到50或60 Hz，因此优质的叠层铁芯变压器成为应用的理想选择。
它可以通过缠绕一个单端到端线圈，大约400匝的EI层压铁芯，使用10股25 SWG线…这是一个近似值，不是计算出来的数据。用户可以向专业的汽车变压器制造商或绕线商寻求帮助，以获得特定应用需要的实际所需的变压器。
在链接的pdf文档中，它写的是，其建议的设计不需要AC到DC转换电路，这看起来不正确，实际上是不可行的，因为如果你正在使用一个铁氧体boost变压器逆变器然后输入的交流必须首先转换成直流。然后，这个直流电源被转换为高开关频率的铁氧体变压器，铁氧体变压器的输出被切换回指定的50或60Hz，以使其与电器兼容。
我真的很感动，非常感谢。
我会尽快完成的。
这是我的荣幸! !谢谢你！
Sir 1mf/25v电解或典礼电源
它可以是任何类型的电容器....
先生，我们能不能用irf840代替2sk4124装商场
Yogesh，请将他们的电压和电流处理能力与负载能力进行比较，然后你可以决定是否合适。
先生，这个电路工作不正常，pwm工作正常，驱动电压正常，如果100w负载没有输出，如果你是设计可编程igbt稳压器请联系我yogesh8964@gmail.com
Yogesh，你能告诉我你是如何测试和优化不同阶段的吗?
上述电路将工作，只有当它正确调整和集成。
这是为非常了解电子学的专家准备的。
我目前没有MCU设计。
先生，我再做这个电路，1mfd/25v电解电容+引脚10、14 -引脚12、8和15vzener引脚，pwm部分接地连接到桥负极，先生，一个疑问是晶体管T1符号是PNP标记547。对于50hz，请准确的rt ct值
Yogesh，第一个电路的1uF应该是非极性的，不推荐电解。
第二个设计中的T1是BC557，这是印刷错误。
RT/CT值可以使用频率计或来自IC数据表的公式来确认。
初始任意随机值，用频率计检查，然后使用交叉乘法得到50Hz值。
这条赛道绝对不适合新手，请注意
Rt =1百万欧姆或更精确的1.2百万欧姆
Ct 10 kpf
你需要通过实际测试来确认结果，我无法确认值。
先生，我使用irf840 8A 500v mosfet提供250v电源，我们发现250v输出开路，因为我们的小负载只对50hz施加输出电压25v，我们使用rt 1.3m和ct 10nf
Yogesh，这个220V交流电的来源是什么?如果电源有负载所需的足够的电流，但电压仍在下降，那么你的mosfet不能正常工作，或者电路中可能有一些其他问题……如果你使用PWM，删除它，并首先单独确认全桥部分。
嗨Swagatam。很好的电路。我刚刚有一个想法。为什么不能使用Arduino连接到IRS2453的SD引脚，并使用它来监控输出电压(通过降压变压器)，同时让它执行PWM并将其馈送到SD引脚。它可以用来产生正弦波和调节电压。你的想法是什么?
Hi, SD引脚是用来关机的，如果你在这个引脚上应用PWM，整个系统将开始开关或振荡ON/OFF，这不能被认为是PWM控制。PWM应该只控制波形，而不是开关整个IC ON/OFF
你好,
它可以用欧姆定律计算:
R = V/I = 275/IC电流= 275/ 0.02 = 13750欧姆=约14K
我假设IC电流是20mA在这里，虽然10mA也将工作
长官，我又在绕路了。我给80v直流转换80v交流没有问题。我使用104×10在并联bootstrap电容1uf/25v，我们可以使用1uf/50v陶瓷电容或更大的电压值
yogesh，你可以用1uF/50V，没有问题…
斯瓦格先生，我需要一个交流电压测量电路。我想要电路触发继电器当它感应到超过210伏的交流电压
嗨，Joseph，你可以尝试文章中提出的运算放大器的概念
//www.addme-blog.com/how-to-make-small-homemade-automatic/
如果你想要滞回，移除R3
先生,
你精心绘制的电路图很吸引人。但你能举例说明10 - 20kca PMW基于静态稳压器的电路图吗?因为它们对电压变化具有高效率和快速响应。
维
很高兴你喜欢它，维卡斯，我会详细研究这个概念，如果它对我来说是可行的，我会尽快发布相关文章。谢谢你的建议。
你好。我想用igbt晶体管代替Mosft。有可能得到15千瓦的电力吗?
是的，这是可能的。
