本文介绍了一种简单的蓝牙功能产生电路，可用于各种关键音视频设备的测试和故障排除
使用函数生成器
函数发生器是一个工程师，专业，业余爱好者，或达到“初学者水平”以上的人在电子至关重要的设备。
函数发生器是一种昂贵的设备，价值数千美元，并不是所有人都能买得起。在这篇文章中，我们将学习如何制作一个成本有效的替代它完成函数生成器的基本功能。
在本文中，我们将使用三种常用的小工具:一个Android智能手机，一个蓝牙音频接收器和一个放大器。
当然，现在没有安卓智能手机的人，这个频率是通过手机上的一个应用程序产生的，该应用程序与蓝牙音频接收器配对，并将其送入放大器。这就是本文背后的原始概念。

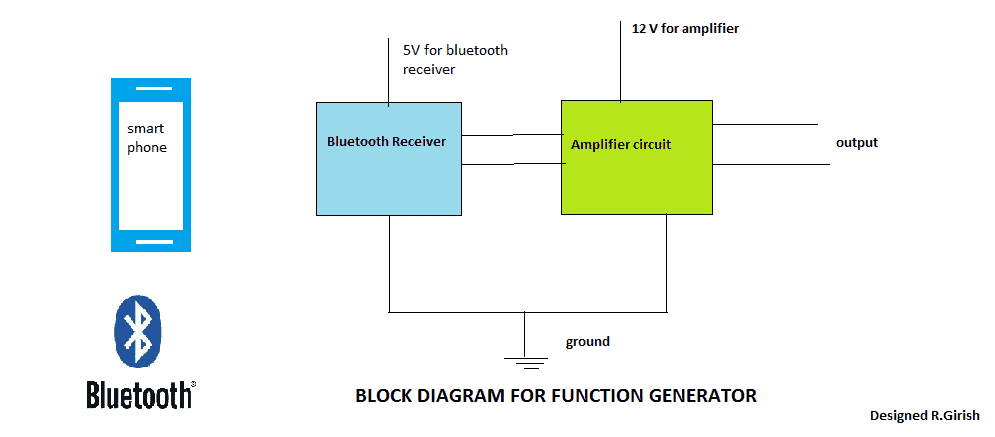

框图:

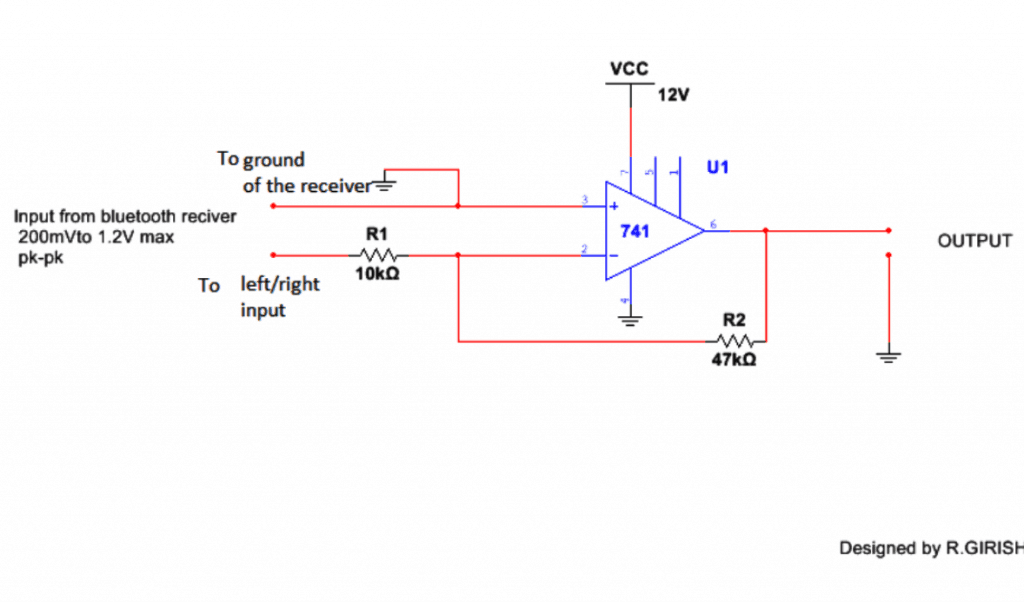

蓝牙功能产生电路:
放大电路由一个常用的运放IC 741和两个决定增益的电阻组成。电阻R1和R2是功能发生器的最佳选择，改变值可能导致输出不一致的波产生。(R1和R2根据仿真选择)
输入波形由蓝牙音频接收器输入，接收器工作在5V，带有3.5mm母音频插孔。它有三个端子:地、左、右。一个公音频插孔也包含相同的配置，从公音频插孔的两根电线馈线作为放大器的输入。一个可以左或右到反相端子引脚2，另一个接地到引脚3。
该放大器的频率响应高达15000赫兹，超过规定的频率会导致输出电压剪辑。
注:您可以使用任何具有良好的频率和波形再现能力的放大器。其余的步骤是一样的。

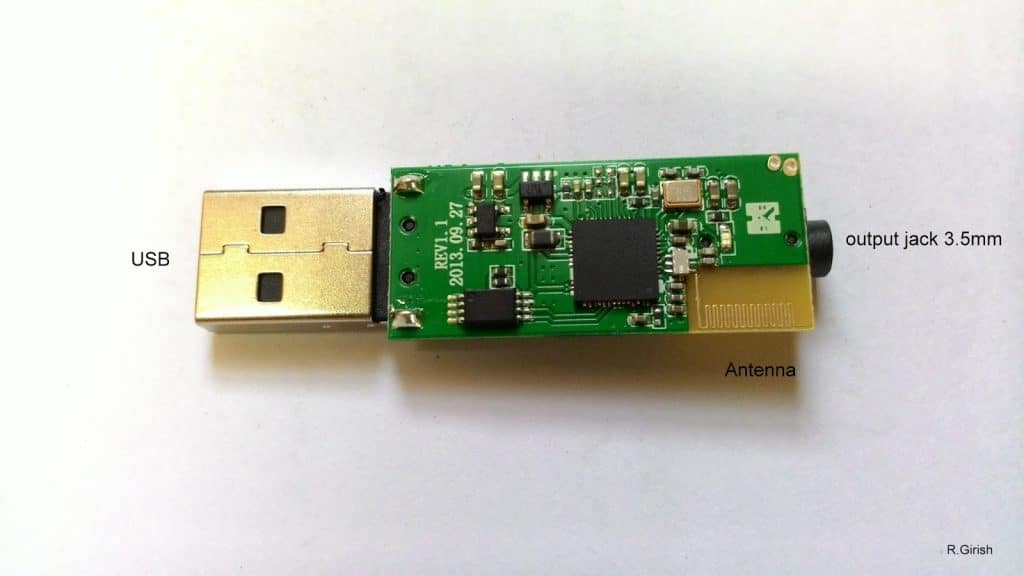

蓝牙接收器:
蓝牙接收器是一种便宜的设备，在电子商务网站或电子文具店都可以买到。上面的小玩意有塑料外壳，取出来显示其内部。
它可能从USB供电或你可能焊接他们的电源轨道的USB调节电源，如LM7805。
Android应用程序:
我们正在使用一个android应用程序来生成频率。该应用名为“signal Generator”，可在Play Store免费下载。通过应用程序，我们可以生成不同类型的波形，并控制其振幅和频率。
它可以产生5种波形:正弦波形、三角波形、锯齿波形、方形波形和噪声波形。您不受此单一应用程序的限制;在Play Store上有大量可用的应用。但我推荐这个，因为它简单。

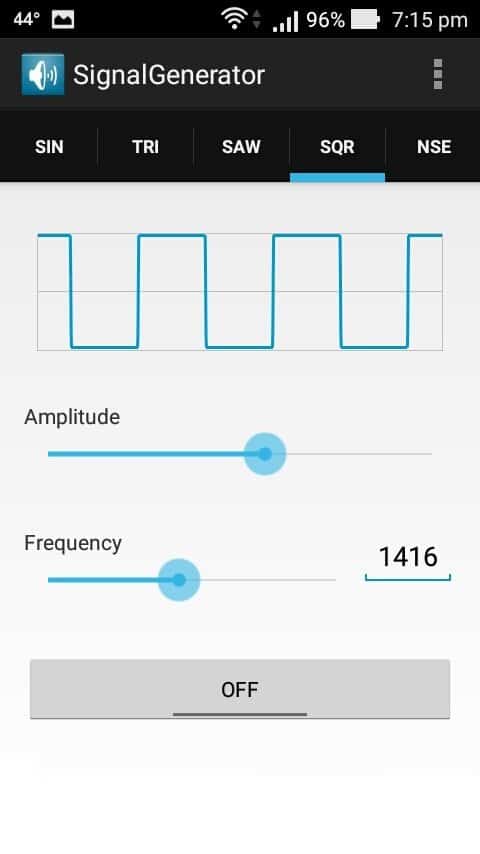

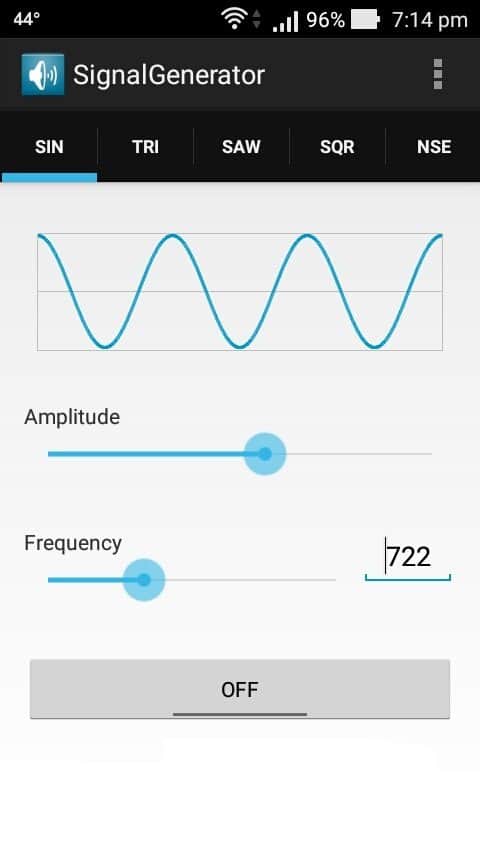

以下是一些屏幕截图:
如何测试:
·输出端连接扬声器。
·将智能手机与蓝牙接收器配对。
·打开“信号发生器”App，选择一个正弦波。
·按下底部的“ON”按钮。
·你会听到嗡嗡声;现在试着通过滑动滑块来调整频率和振幅。
你能听到振幅和频率的变化。
如果您通过了上述测试，您的频率发生器就可以使用了。
