本文提出了一种简单的节水灌溉系统回路思想,可用于在农田和灌溉系统中实施有效的水管理和控制。
这个想法是由AISSMS IOIT工程学院的Ajinkya Sonwane先生、Akshay Kokane先生和Kunal Raut先生提出的。
电路的目的
根据这一要求,需要根据作物的类型及其需要,以预定的速度控制和管理水。
解决这个问题最简单的办法就是使用螺线计时器,农民可以每天编程一次,实现自动用水管理,直到作物或季节变化,无需任何干预。该定时器被认为是非常灵活的,容易操作和成本效益。
这里的想法是连接直流电磁阀在不同节点的分配管网,并控制这些电磁阀使用定时器。
定时器控制单元可以定位在一个特定位置(控制室)使农民随时按需要设置时间,根据需要,可以适当的信号传输到执行控制的相关阀门通过连接释放的水在特定区域。
下面的电路思想使用IC 4060可以被认为是完全适用于所提出的灌溉系统的精确水管理。
通过以下几点可以理解电路的功能:

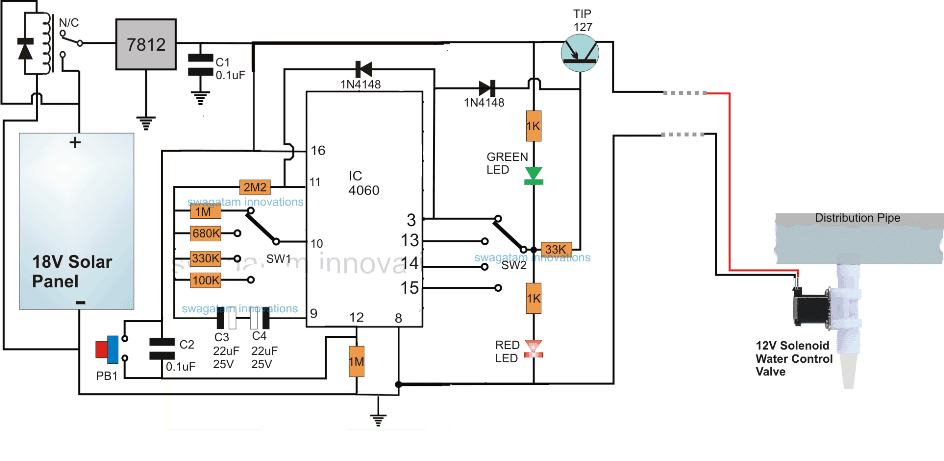

电路图及说明
该IC 4060可以看到配置在其标准计时器/振荡模式。
引脚10和引脚9与输出引脚3、13、14和15的延时设置相关联。
SW1开关便于通过各自的电阻进行时间延迟选择,这决定了IC的输出可能被激活的时间有多长,确保连接的电磁阀保持接通,并仅在这段时间内处于供水模式。
指示的SW1的定时电阻是任意安排的,在实际实施过程中必须根据作物规格和水分可用性进行适当的计算。
SW1用于4个位置的选择,可以通过简单地使用带有更多触点的开关,并通过在适当的顺序中添加后续的电阻数量来增加到更多的位置。
SW2也是一种与SW1相同的旋转开关,其定位用于选择电磁阀的开关模式。
针阀# 3提供了一个连续的模式选择的时间段后,阀门关闭,直到第二天,而pin13, 14日,15日提供一个振荡(开/关/开/关)电磁激活模式,使水更加可控的方式管理,然而,如果根据给定的标准,阀门喷嘴的尺寸对于受限的流量是正确的,那么这可能是可选的。
延迟时间设置
这可以通过适当计算引脚10和引脚9的R和C值来完成,按照以下公式:
f(osc)= 1 / 2.3 x Rt x Ct
2.3是常数,不会改变。
为了确保输出延迟的正常运行,正确地维护以下所示的标准是很重要的。
Rt << R2, R2 x C2 << Rt x Ct。
Rt对应于引脚#10的电阻,R2是引脚#11的电阻。C2表示9引脚处的电容
太阳能电池板供电
整个系统可以通过一个小的太阳能电池板供电,使整个系统是全自动的。
当黎明到来时,太阳能电池板的电压逐渐上升,在某一点达到12V的水平,激活连接的继电器。
继电器触点立即连接太阳能电压与电路初始化程序,其中IC引脚#12被C2复位,迫使IC从零开始计数。
所有输出都呈现了一个零逻辑开始,这确保了TIP127晶体管开始与开关ON条件和触发连接的电磁阀。
如果SW2定位与引脚#3,TIP127和阀门保持开关ON,通过喷嘴持续滴水,直到设定时间结束和引脚#3成为高。
一旦引脚3高逻辑高立即锁住引脚11的IC和停止IC从任何进一步的计数,冻结程序永久的一天。逻辑高也转移到TIP127的基础上,随着阀门系统将其关闭。这时给庄稼的水就停止了。
如何复位系统
在黄昏时,当阳光减弱并低于继电器保持水平时,继电器被关闭,这也关闭相关的电路阶段,直到第二天程序经历一个新的周期的触发。
PB1用于随时复位程序,使电路重新启动。
以上所述的许多系统可以在分配管道的指定节点上实现,以实现灌溉系统中所需的精确水管理。
如何计算节水灌溉系统的定时电阻
与SW1相关的计时电阻器可以通过下面的实验来计算:
任何任意选择的电阻最初都可以用SW1切换,例如我们选择100k电阻作为参考。
现在打开电路启动程序,红色LED就会亮起。
一旦电路启动,监控计时使用秒表或时钟和手表时,绿色LED打开开关关闭红色LED。
注意使用特定电阻(在本例中为100K)实现的计时。
假设它导致了450秒的延迟时间,那么以它为准绳,通过简单的交叉乘法可以简单地确定其他值,如下所示:
100 / R = 450 / t
其中R为另一个未知电阻值,t为电磁阀所需延时时间。
如果你对这个定时器节水灌溉回路有更多的建议,请通过评论来表达。
你好:)
先生,我怎样才能做广告牌呢?
您可以尝试以下概念
//www.addme-blog.com/2016/09/welcome-chasing-led-display-circuit.html
你好,我想要一个循环定时器电路每30天..我必须每30天交替打开2台水泵。从已经非常感谢你。来自阿根廷布宜诺斯艾利斯的问候
你好卡洛斯,你可以试试下面的设计:
//www.addme-blog.com/how-to-make-long-duration-timer-circuit/
确保移除两个ic的引脚11到引脚11的二极管,以获得循环动作,也确保使用金属化的高质量的C1帽
你好,谢谢你的快速回复。电容器必须是塔塔利奥?它每30天循环运行一次。很多了。
嗨,电容器应该是非极性的性质,因此钽可能不是一个很好的选择,因为这些大多是极化。如果你能得到一个非极性钽,那么你肯定可以使用它。
对于计算,你可能会做一些尝试和错误。最初,你可以尝试在9引脚0.047uF,在10引脚10K,并仔细检查IC的3引脚产生了多少秒的延迟。一旦你得到这个示例值,你可以通过交叉乘法评估R/C的实际需要的值。
4060引脚3的延迟将增加10倍以上的IC 4017,所以它设置了3小时的4060引脚3,这将转换为3 × 10 = 30小时的IC 4017。
先生,
我想知道,对12v电磁阀是否有必要使用反激二极管??
你好,Nitin,是的,它需要反激式二极管,图中没有错误地显示。
谢谢您的快速回复,先生。
先生,我不知道如何选择二极管,所以请建议我12v电磁阀应该使用哪个二极管??
你好,Nitin,一个1N4007二极管就足够了,你可以使用它。电磁阀的正极连接阴极,负极连接负极。
嗨,12v电磁阀需要驱动器像继电器或我可以直接连接到12v电源与反激二极管和开关?
嗨,继电器可能需要开关电磁阀,以响应外部信号。但通常情况下,您可以将螺线管直接连接到适当匹配的电源。
