在此帖子中，我们研究了一个出色的高电流二极管，该二极管不仅具有内置的反向电流保护，还具有用于防止反电动势的敏感电子电路，瞬态和负载转储出现的过电压保护。
40安培二极管RBO40-40G/T如何工作

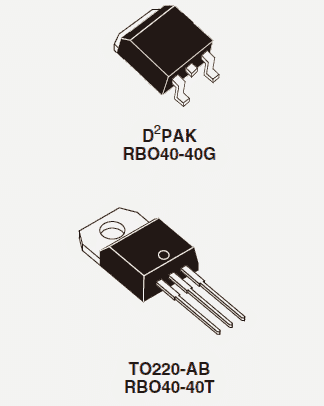

来自STMicroelectronics的设备RBO40-40G / T有一个到220个封装，看起来非常像电源晶体管，但实际上它设计成像在高40安培额定的整流二极管一样工作。
40安培的评级本身使设备立即适用于所有大电流电机和逆变器的应用形式的自由轮二极管以对抗危险的反向电磁场，这成为所有此类应用程序的一个严重问题。
虽然这种多功能二极管可能是理想的适合作为一个自由轮二极管，也以阻塞二极管的形式，以防止反电池极性，该设备包括一个特殊的过电压保护，以应对电压冲击和负载转储。
根据数据表时，设备被赋予以下特性:
- 内置尖峰保护器，用于保护“负载倾卸”电压脉冲。
- 可用作常规40AMP阻塞二极管，用于反击意外电池极性反转。
- 单片结构可确保提高可靠性
- 击穿电压不超过24V，所以这里的特性可能被限制在这个范围内。
- Spike钳位电压设定为+/- 40V
可以从以下数据中研究RBO40-40G / T的绝对最大额定值：
- 瞬时（10ms）非重复浪涌峰值正向电流限制为120amps
- 连续直流正向电流处理能力为40安培
- 瞬时峰值负载转储电压处理能力为80V
- 瞬时峰值功率处理能力为1500瓦

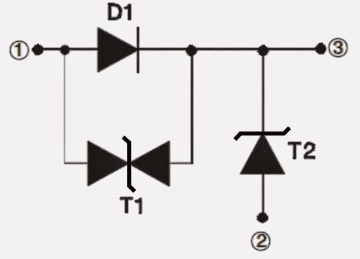

内部布局描述
根据上图所示的二极管内部结构，器件所涉及的三个主要功能可以理解为:
1）指示的二极管D1被分配用于标准整流二极管模式中的功能，以防止意外电池逆转。
2)与该设备相关的T2元件就像一个有效的瞬变脉冲，以对抗可能由相关的大功率继电器、电感器、点火线圈、变压器、电机绕组等产生的正峰值瞬变脉冲或反向电磁场。
3）对于电动机应用，专门包括在设备内部布局中可以看出的第三部分T1，以保护晶体管驱动器从电动机线圈反电动机或负电压尖峰保护。

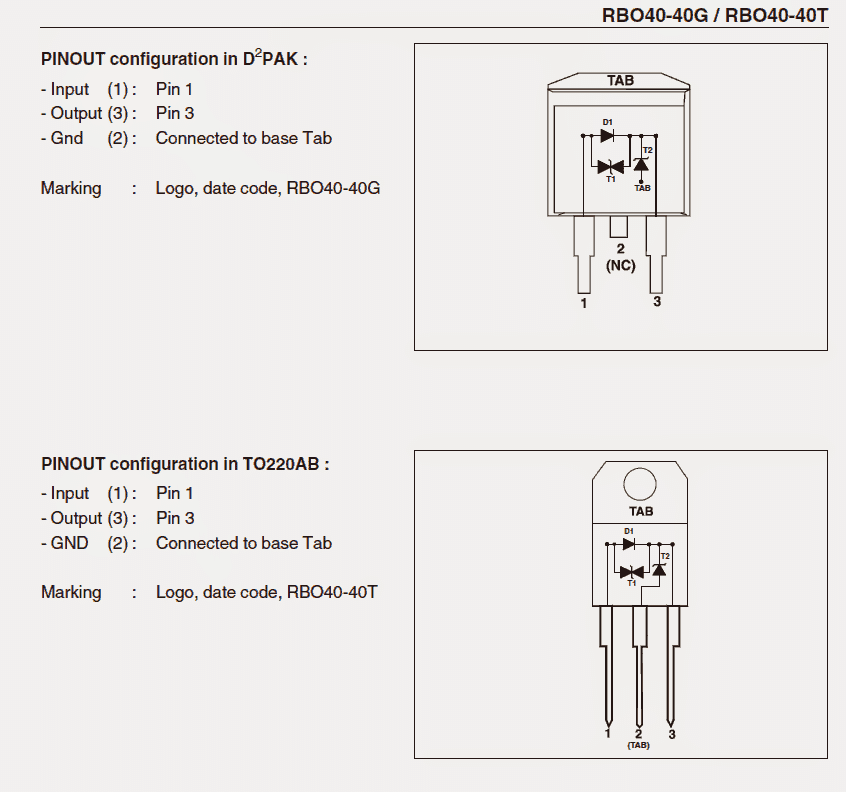

引出线的细节
在下图中可以看出，具有反向和过压保护所提出的40AMP二极管的引脚配置或连接细节。在设计中没有任何内容复杂，它只是根据正确的极性连接引线，并在电路中获得最大的电路，瞬态，尖峰，过电压等。
礼貌：st.com/web/en/resource/technical/document/datasheet/cd00001320.pdf.
嗨斯瓦塔加姆，
我尝试我的项目来保护电池和太阳能电池板，你能看看我的链接吗?
https://www.dropbox.com/s/tobdasfsanfbf6y/rrrrrrrrrrrrrrrrrrrrrrrrr.png?dl=0.
嗨克朗，如果您试图从太阳能电池板和MPPT控制器向电池充电，那么我担心在所示位置，P沟道MOSFET不会进行，因为他们的极性看起来反向偏见。
右边的mosfet源应该去太阳能电池板正极，左边的mosfet源应该去最大功率放大器正极。
什么可能是我的解决方案来保护MPPT从反极性两侧保护。
交换源/漏引脚，并在栅极和地线之间连接1N4148系列二极管，阴极对地，阳极对100K电阻。
https://www.dropbox.com/s/32v1ijjkpe617wv/reverseeee.png?dl=0
完成改变。你能再看一下吗？PELase.
二极管极性不正确，带侧必须朝向地面。
S / D正确写入，但符号错误......您应该正确地画它以避免混淆。
不移除之前的10V齐纳，而是通过门/源连接回去
https://www.dropbox.com/s/32v1ijjkpe617wv/reverseeee.png?dl=0
我纠正了MOSFET的绘图。并反转了齐纳（1N4148）。，你可以在最后一次看一下吗？请
现在看起来很好，但是齐纳阴极必须连接到mosfet的源端
