Arduino液晶键盘屏蔽(SKU: DFR0009)
LCD键盘屏蔽是专门为Arduino板工作，其使命是为用户提供无障碍和友好的界面操作。
有了这个模块，用户现在可以很好地熟悉菜单，并根据他们特定的应用程序条件和需要选择变量。

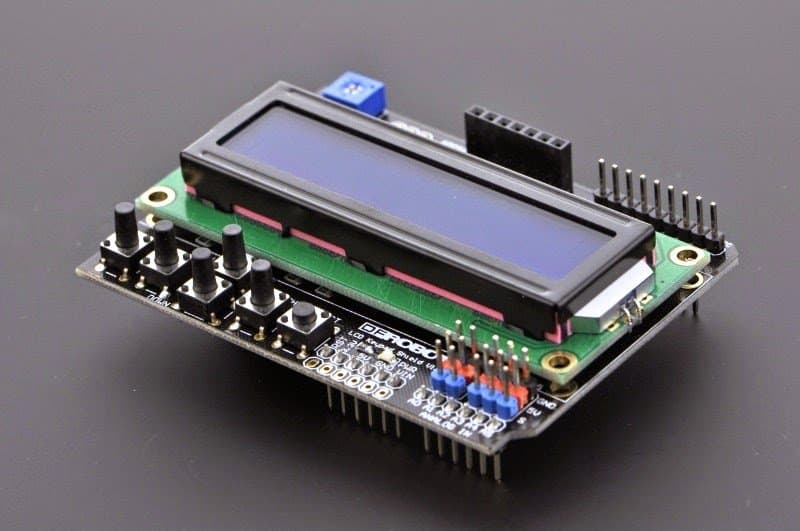

Arduino LCD键盘屏蔽(SKU: DFR0009)模块设计了1602个白色数字字符，在明亮的蓝色背光液晶显示面板上。
它的键盘有5个键，配置为提供专属功能，如选择、上、右、下和左。
该模块包括一个数字IO(输入/输出)保存能力，通过一个单一的模拟到数字转换器或ADC通道。
按键按下命令在内部通过一个5级分频网络识别。
解释Arduino LCD键盘屏蔽(SKU: DFR0009) LCD模块已经变得非常受欢迎，因为它很容易与Arduino板兼容。

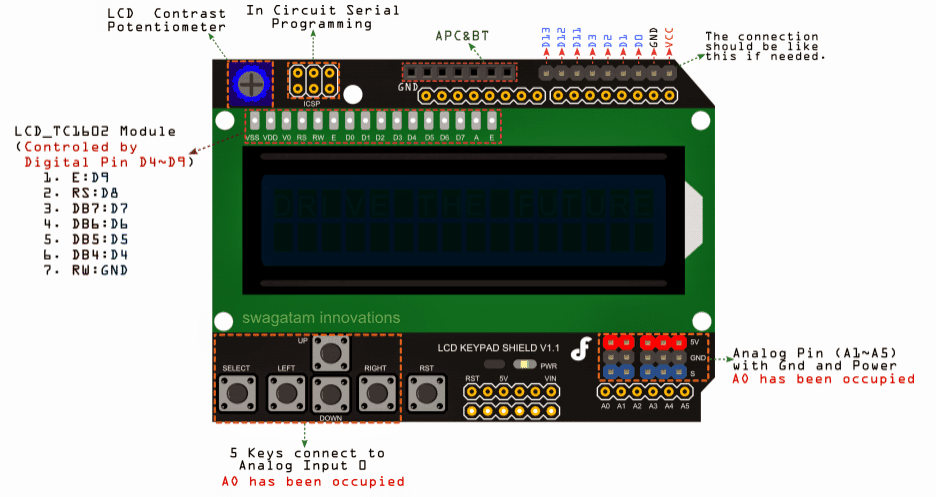

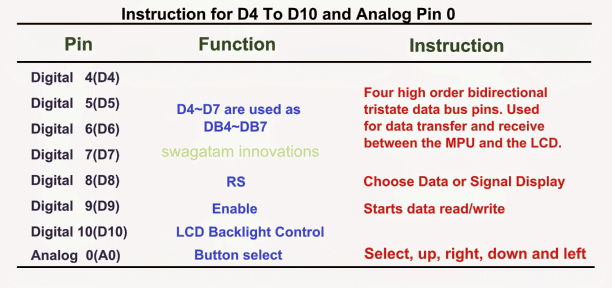

显示器由2 × 16的LCD插槽组成，辅以6个推到ON开关。Pin#4、5、6、7、8、9和10一起工作，与Arduino板接口。
模拟引脚#0被分配来扫描按钮命令。
该模块具有一个附加的对比度调节控制，和一个背光开/关选项按钮。
该系统还提供了一个可扩展的模拟输出，为无麻烦的模拟传感器的可读性和演示。
更多详情见附件在这里
图片由:https://www.dfrobot.com/wiki/index.php?title=File: DSC0410.jpg
Arduino LCD键盘屏蔽(SKU: DFR0009)的主要功能包括:
- 工作电压:5 v
- 5个按钮，用于切换自定义菜单面板的预期选择。
- RST按钮提供复位有关arduino程序
- 集成电位器调节背光
- 可用的I/O引脚可以扩展
- 模拟Pinout可使用标准DFRobot配置扩展增强传感器扩展
- 理想尺寸:80 x 58毫米
图书馆的解释
函数的解释
液晶(rs, enable, d4, d5, d6, d7)
生成一个可变的液晶替代。显示屏幕可以通过4或8数据线的方式来控制。如果是第一种情况，d0到d3的pin号可以被消除，并保持相关的线路不使用。
RW引脚建议连接到地面，而不是连接到Arduino板上的引脚;在这种情况下，您可能希望将其从该函数的参数中删除。
你可以考虑下面的例子:
液晶显示器(8,9,4,5,6,7);
液晶显示器。开始(关口,行)
触发LCD屏幕显示的接口，并分配
尺寸(宽度和高度)显示读数。begin()要求在任何不同的LCD库提示符之前调用，例如:
lcd.begin (16,2);
lcd.setCursor(坳,行)
修复以下写入LCD的输入可能变为可见的位置，例如:
lcd.setCursor (0,0);
lcd.print(数据)
为LCD显示打印文本，例如:
液晶显示器。打印(“hello, world !”);
lcd.write(数据)
为LCD屏幕写入一个字符。
例子
下面的示例检查LCD面板和特色按钮。只要用户按下键
按下按钮上方的屏蔽，屏幕立即亮起相关提示。
连接细节:只需将LCD键盘插入到Arduino板上，如UNO(或任何类似的控制器)
|
