下面的文章将全面介绍buck转换器的工作原理。
顾名思义，buck变换器的设计目的是对抗或限制输入电流，从而使输出远低于所提供的输入。
换句话说，它可以被认为是一个降压变换器，可以用来获取低于输入电压的计算电压或电流。
让我们了解更多关于工作的电子电路中的降压转换器通过以下讨论:
巴克转换器
通常你会发现buck变换器被用在SMPS和MPPT电路中，这些电路特别要求输出电压显著低于输入源功率，而不影响或改变功率输出，即V × I值。
降压转换器的电源可以来自交流电源插座或直流电源。
buck变换器仅用于那些对输入电源和负载之间的电气隔离可能没有严格要求的应用，然而对于输入可能是市电水平的应用，则反激式拓扑通常通过隔离变压器使用。
用作开关的主要设备代理在巴克转换器可以mosfet或权力的形式是机器(如2 n3055),这是配置开关或通过一个集成的快速振动振荡阶段基础或门。
降压变换器的第二个重要元件是电感器L，它在晶体管的ON周期内存储电流，在OFF周期内释放电流，以保持负载在指定水平上的连续供应。
这个阶段也被称为“飞轮”由于它的功能类似于一个机械飞轮，能够在外界有规律的推动下维持连续稳定的旋转。
输入交流还是直流?
降压转换器基本上是一种直流到直流的转换电路，设计用于从直流电源获取电源，这可能是一个电池或太阳能电池板。这也可以从交流到直流适配器输出实现通过桥式整流器和滤波器电容。
无论降压转换器的输入直流电源是什么，它都必须通过斩波振荡器电路和PWM级转换成高频。
然后将该频率馈送到开关设备，以实现所需的降压转换器动作。
巴克转换器操作

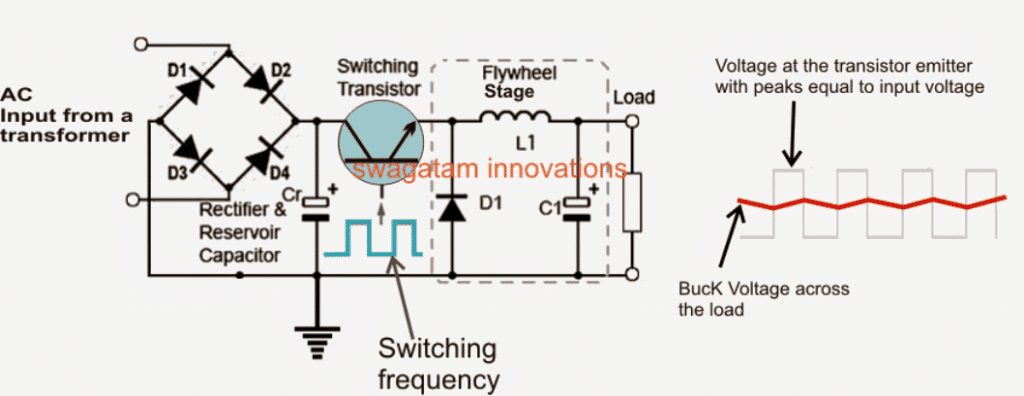

如上一节所述，关于降压变换器的工作原理，如下图所示，降压变换器电路包括一个开关晶体管和一个相关的飞轮电路，飞轮电路包括二极管D1、电感L1和电容C1。
在晶体管接通的时期，电源首先通过晶体管，然后通过电感L1，最后到达负载。在这个过程中，电感器由于其固有特性，试图通过储存能量来对抗电流的突然引入。
L1的反作用力抑制输入电流到达负载并在初始开关瞬间达到峰值。
然而在此期间，晶体管进入开关OFF阶段，切断电感的输入电源。
当电源关闭时，L1再次面临电流的突然变化，为了补偿这一变化，它将通过连接的负载排出存储的能量
晶体管开关' on '周期
参考上图，当晶体管处于开关接通阶段时，它允许电流到达负载，但在开关接通的初始瞬间，由于电感器反对电流通过它的突然应用，电流受到严重限制。
然而，在这个过程中，感应器通过存储电流来响应和补偿这种行为，在这个过程中，电源的某些部分被允许到达负载，也可以到达电容C1，它也存储了允许部分的电源。
还应该考虑到，当上述情况发生时，D1阴极经历了一个充分的正电位，使其反向偏置，使L1的存储能量不可能通过负载得到负载的返回路径。这种情况下，感应器可以继续储存能量到它没有任何泄漏。

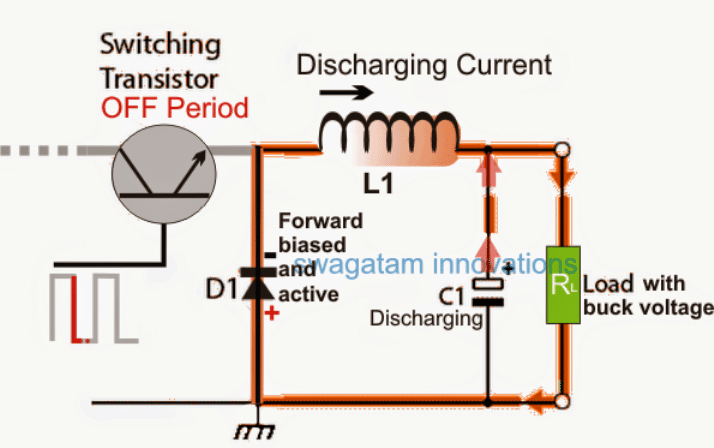

晶体管开关“关闭”周期
现在指的是上面的图,当晶体管恢复其交换行动,尽快的关闭,L1是再次引入电流突然空白,它通过释放储存能量向响应负载的形式一个等价的电位差。
现在，由于T1被关闭，D1的阴极从正电位中释放出来，并启用了基于正向的条件。
由于D1处于正向偏置状态，允许释放的L1能量或L1踢出的反电动势通过负载D1返回L1完成循环。
当这个过程完成时，由于负载的消耗，L1能量会呈指数下降。C1现在来拯救L1电动势，通过将自己存储的电流添加到负载，从而确保负载有一个相当稳定的瞬时电压……直到晶体管再次打开以刷新循环。
整个过程允许执行所需的降压变换器应用程序，其中只允许负载的电源电压和电流的计算部分，而不是来自输入源的相对较大的峰值电压。
这可以在较小的纹波波形中看到，而不是来自输入源的巨大方波。
在上一节中，我们确切地了解了buck转换器的工作原理，在接下来的讨论中，我们将深入研究并学习确定与buck转换器相关的各种参数的相关公式。
Buck变换器电路中Buck电压的计算公式
从上面我们可以得出结论,决定最大存储当前在L1取决于晶体管的准时,可以准尺寸或back EMF L1适当尺寸,和关闭的时间,这也意味着buck变换器的输出电压可以通过计算在预定时间T1。
buck变换器输出的表达式如下:
V(out) = {V(in) x t(ON)}/ t
式中V (in)为源电压，t(ON)为晶体管的接通时间，
T为“周期时间”或PWM的一个完整周期，即完成一个完整的ON时间+一个完整的OFF时间所花费的时间。
解决的例子:
让我们用一个已解决的例子来理解上面的公式:
让我们假设在V(in) = 24V的情况下，buck变换器工作
T = 2ms + 2ms(开启时间+关闭时间)
t() = 1毫秒
将这些代入上式，得到:
V(out) = 24 x 0.001/0.004 = 6V
因此V(out) = 6V
现在让我们通过使t(ON) = 1.5ms来增加晶体管时间
因此，V(out) = 24 × 0.0015/0.004 = 9V
从上面的例子可以很清楚地看出，在降压变换器中，晶体管的开关时间t(ON)控制输出电压或所需的降压电压，因此，只要适当地调整开关晶体管的开关时间，就可以获得0到V(in)之间的任何值。
负极电源的降压转换器
到目前为止，我们讨论的降压变换器电路设计用于正电源应用，因为输出能够产生一个相对于输入地的正电位。
然而，对于可能需要负极电源的应用，设计可以稍作修改，使之与此类应用兼容。

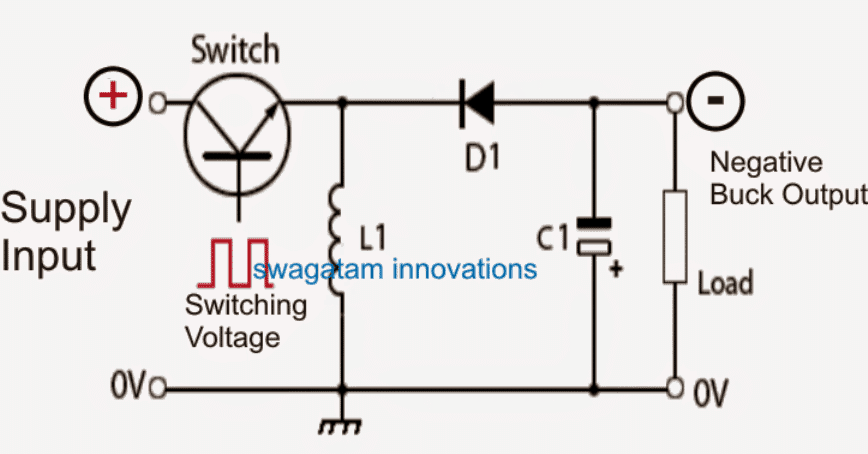

上图显示，通过简单地交换电感和二极管的位置，buck变换器的输出可以相对于可用的共地输入反向或负向。
