这篇文章解释了在给定的电路原理图中理解和识别元件规格的正确方法，即使在文档或原理图中没有细节。
没有部件规格的原理图
当一个新的爱好者搜索他选择的特定电子电路时，互联网为他提供了许多原理图来选择，并且个体最终能够找到可能是完全适合他的应用需求的那个。
然而，即使在获得了整个电路设计之后，HOBBYISTER常常发现自己与零件规范细节混淆，因为这是大多数网站中似乎缺少的一个部分，包括矿山。
这可能会让任何人感到沮丧，但有知识的用户会知道没有什么可担心的，以及如何有效地管理图表中提供的任何信息。
在没有电路部件的所有细节的情况下构建电路实际上并不困难，因为元件规格并不像连接应该的那样重要。
在这里，我们将尝试理解和学习如何感知或识别给定电路图中的一个部件的细节，即使它没有在文章中提供。
我们将从电阻开始:
识别电阻:
电阻是最原始、最基本的无源电子元件，也是电子家族中最重要的成员之一。
当你遇到一个特殊的电路图，没有提到详细的电阻器规格(只有提到的值)，你可以肯定地假设电阻是默认的标准，有以下规格:

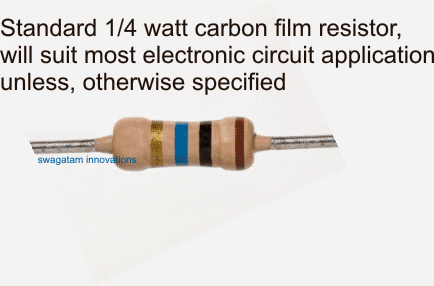

瓦特= 1/4瓦特，典型和标准值

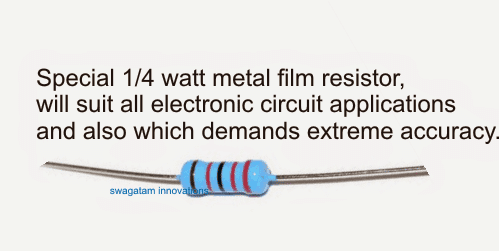

类型:碳或CFR(碳膜电阻器)用于非关键应用，金属或MFR(金属膜电阻器，1%)用于对电阻公差要求极高的电路(不超过1% +/-)。

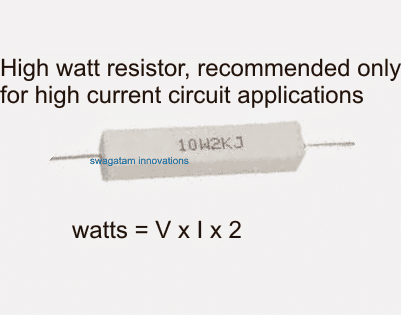

如果通过电阻器的电流要大于200毫安，则可以选择线绕式。
基本上，WATT参数表示电阻器可以安全地处理电路中的给定位置的电流量。
现在，在确定了上面的规格后，有时人们可能也会对这些值感到困惑，例如，爱好者可能会发现在他的地方很难找到750K值，但没有什么可担心的。
电阻值永远不会太关键，因此对于上面的示例，680k和810k之间的任何值都将主要执行作业，或者用户可以简单地加入串联的几个奇数电阻以实现相同的，准确高效(例如470k + 270k将产生740K)
识别电容器：
电容器通常有两种类型，即极性和非极性。极性电容器的例子是电解电容器和钽电容器，而非极性电容器的范围可以相当大。
非极性电容器可以是基本圆盘陶瓷型、电解型、聚丙烯型、金属化聚酯型。
电容器的电压额定值是重要的，并且通常是拇指的规则，它应该是电路的电源电压规范的两倍。因此，如果电源电压为12V，则可以选择电容器的典型电压规范为约25V，比此参数高出一个从未有害的，但不推荐只是因为没有人会欣赏成本和空间的不必要的增加材料。
如果图表没有明确地识别“类型”，可以假设它们具有以下典型规格:

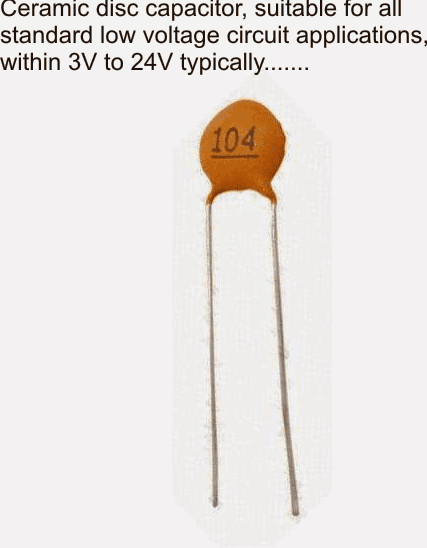

对于大多数低压直流电路，在24V范围内，1uF以下的非极性电容器可以被认为是圆盘陶瓷型电容器。
对于更高电压电路，可能需要指定凭证关于电容器的电压额定值的店主，这必须根据上述部分中的说明数据。

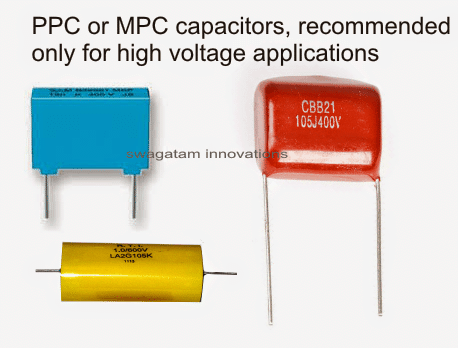

对于市电电平的电压，电容器类型应该总是PPC或MPC，即聚丙烯或金属化聚酯。

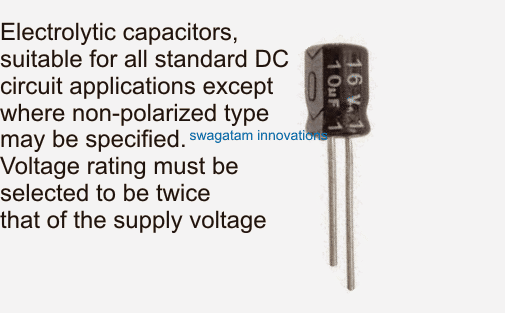

电解电容器没有任何具体的建议，这些只需要固定与正确的极性和电压额定值保持按照前面的讨论。
在电路中，可能要求在低泄漏方面的极端精度，例如在定时器应用中，人们可以选择钽类型的电容器，而不是设计为提供最小的可能泄漏和高效率的电解电容器。
确定二极管:
二极管规格可以很容易地从给定的数据在任何电路中识别，因为部件编号本身将携带有关它的所有所需信息。
在一个特殊的情况下，如果您发现它缺少，您可以假设规范根据以下说明：
如果它与电源电压串联，则对正常的低电流电路来说，1N4007就可以完成工作，它的额定电压为300V，可处理1安培。
如果指定电路以使用更高的电流工作，则可以采用1n5408，其额定在300V，3AMPS，可以选择6A4用于5AMP电路....等等。
对于自由控制的应用程序，如继电器，可以使用1N4007或1N4148，
对于更高的电流负载，如电机或螺线管，二极管可以
如上所述适当升级。
对于更高电流的电路，设备只需要升级其放大器规格。
如果二极管被指示为1N4001、1N4002等，只需忽略它们，选择最终的1N4007变体，因为它被指定用于处理范围内的最大电压。
对于其他二极管也可能是真的。始终指的是特定系列的数据表，了解该范围内的一个是最先进的，就电压规格（不是电流，因为电流可能相等，因为该系列中的所有二极管，例如1n4001,2,3，4 .... 7所有额定为1放大器，但具有不同的电压规格）。
如果电路是高速开关型电路(如SMPS电路)，则二极管可以用肖特基型二极管代替，该二极管被指定为工作于快速开关快速恢复二极管。这种变体也可以从最低到最高的电流范围提供，从那里可以选择匹配的设备。一些快速开关二极管的例子有BA159, FR107等。
确定晶体管:
晶体管是电子电路中最重要的部件之一，它也像上面的部件一样，可以根据用户的舒适度定制。
晶体管的编号通常以前缀结尾，例如，一个BC547可以有BC547A、BC547B、BC547C等。
如果电路是标准的12V工作的，在这种情况下，你可以简单地忽略前缀，而只使用任何“BC547”晶体管，然而，如果电路的电压规格较高，则应考虑前缀值，因为A、B、C端子表示设备的最大可容忍电压限值或其击穿电压限值。您可能想要查看特定设备的数据表，以确定其确切的额定电压。
第二个需要识别的参数是安培(或mA)，它可以再次从特定设备的数据表中追踪出来。
因此,在一个事件是数量没有明确指定的线路图,然后也是被上面的解释方法,或者显示号码是过时的,很难获得任何其他变体与匹配的电流和电压规格可以使用,而不是一个。
这同样适用于mosfet和igbt。
在识别晶体管时，另一个可能变得至关重要的因素是它们的hFe值，但这可以忽略，因为所有低信号bts都具有高增益或hFe值，所以它会自动处理。
因此，从上面的讨论，我们可以得出结论，毕竟，识别正确和安全的工作部件规格的给定电路，即使没有提供详细的材料清单随它。
如果您有更多的疑虑，请随时通过以下评论框询问
请先生，你可以帮助我并行连接四个12V 1.5 5.5 5.5 5.5 5.5，如果没有超过12V，那么如果没有超过12V，那么如果没有超过12V，那就可以帮助我的6V 9AH变形电机的示意图。请尽可能尽快回复。
你可以并联输入绕组而不是输出绕组，输出绕组需要分别端接到不同的负载上
对于一个无变压器充电器，你将需要建立一个SMPS电路，这可能是一个困难的新人像你....
先生，什么是随心所欲的应用?为什么二极管或电容器与继电器并联
Mujahid，每次关闭时，它用来短路从继电器线圈从继电器线圈短路，这又将驱动器晶体管从这些危险的电流中保管。
先生，用简单的话解释一下晶体管的hFe值是多少
低hFe =负载激活所需的更高的基极电流
更高的hFe =更低的负载激活基电流。
先生，为什么在某些电路中，PPC与电源并联使用
下沉突然的开关电流浪涌
请先生帮我看一下可以运行交流电机的逆变器电路图
嗨
我在识别晶体管的真正代码方面遇到了问题
写在“TR7N”
我到处都找不到这个代码。
谢谢
你好，我试过了，但是找不到这个设备的数据表....如果你能给我提供电路的操作规范，例如负载的规范与晶体管连接在它的V和I规格，然后我可能会帮助你得到最接近的等效。
