调谐红外(IR)探测器电路

这篇文章是……的续篇之前的帖子在那里，我们试图找到一个解决方案，为模型机车系统中的火车创建独特的红外id。在这里，我们试图了解详细的应用，并了解如何可能成功地实现使用调谐红外探测器电路的想法。这个想法是Henrik先生提出的

技术规格

亲爱的Swagatam,

你为什么不住在丹麦的里贝，或者我住在印度。这会让一切变得更容易:o)

因为我们至少有50台机车，我相信还会有更多。在每个火车站轨道上安装50个单元的想法是行不通的，但也许我们可以通过只让一些火车通过来减少每个轨道上的电路数量。轨道1，轨道2，等等。我会和我儿子谈谈的。

理想的解决方案是准确地知道每个火车头在轨道上的位置。一些大公司的模块使用射频或数字信号通过轨道来通知火车的位置。他们的模块唯一的缺点就是价格。

大多数人的轨道很小，只有几个火车头，可以很容易地手动运行模型火车。我们的火车太大了，跟踪50辆火车是不可能的。

因此，我们开发了一个软件来帮助我们。但正如我前面提到的，该软件需要一些输入才能发挥作用。软件的所有输入都来自S88模块(一些德国公司专门开发的模型火车轨道)、USB和并行I/O电路板。

这让我想到了另一个你可能会有想法的地方。

我做了一个小电路来打开/关闭晶体管来开关继电器或其他东西。你有一个自制的USB输入/输出电路的想法吗?我们的计算机需要很多输入/输出。

现在来看看火车停车、减速和加速的方式。所有的列车都配备了数字控制器，并通过轨道接收信息来加速、停止、开灯等。

我们的软件通过从Märklin (Märklin 60212)通过局域网连接的数字控制器单元发送这些命令。

所有这些信息只是为了告诉你模型火车是如何工作的。

因此，要停止一辆火车，我可以从家里的任何一台电脑发出命令，或者手动选择火车的ID，并从60212指令单元告诉它停止。

RX模块是接收器，对吗?如果是，那么他们应该在轨道下，在火车的TX模块下。RX模块应靠近列车交换机的S88, USB或并行接口板上的端口对地。

我的软件会观察S88、USB和并行接口板，并在一个切换到地面的端口上工作。希望您能理解我的解释。如果你的电路能告诉计算机某个序列已经被解析。计算机可以发送命令。

带通滤波器也许是一个解决方案。但电脑不知道该停哪趟车，还是我说错了?但带通滤波器可以在模型列车轨道中更多的地方应用。如。切换跨界和更多。

我想8-10辆预定列车就足够了。

我想我解释得不对。你看到连接到计算机的接口电路检测输入端口何时切换到地面。据我所知，大多数计算机接口板都是这样的。

我已经添加了一个文件的原理图的接口板从Velleman。这只是接口板的一个例子。

这就是我说的切换到地面。这不能与bc547 NPN晶体管的输出从你的电路?

基本上，它只是告诉哪个火车接近哪个车站。这些信息是如何进入计算机的，我不确定哪个是最好的。无线的想法听起来不错，但它可行吗?

从一开始，我的想法是设计一个电路，通过接口板告诉计算机哪列火车即将到达哪一站。

使用接口板有一个大问题。需要多少板和多少可以连接到一台PC。

如果你看Velleman K8055的原理图，有2个0-5V的模拟输入，也许他们可以使用。

我喜欢你的思维方式。寻求解决方案而不是放弃。事实上，我认为你可以在欧洲的赛道上赚很多钱。火车模型爱好者们习惯于花很多钱来购买。

最好的问候,
亨瑞克·劳里森

电路的解决方案:

以下是几个用于建议检测的电路选项，其中任何一个都可以尝试:

这两种电路可用于任何需要独特调谐红外探测的应用，如红外遥控、红外安全系统或基于红外的锁和钥匙设备。

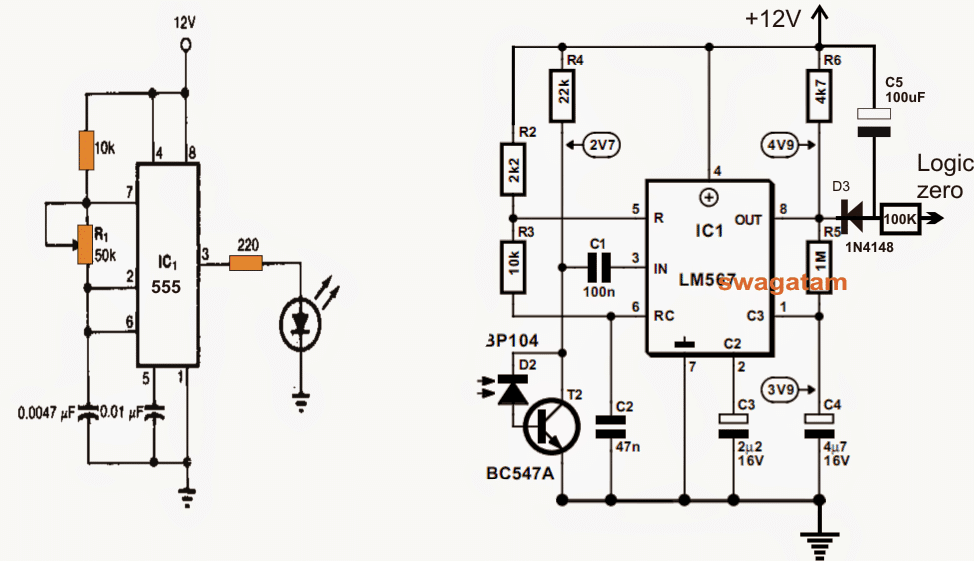

第一电路采用LM567锁相环鉴频芯片构成接收电路。

R2/R3/C2固定IC的锁存频率，使电路响应，并通过光电二极管在其输入引脚3检测到该频率时产生零逻辑输出。

光电二极管由一个555基的不稳定电路触发，如图左侧所示。555电路还采用了一个光电二极管，通过接收LM567光电二极管装置发射频率。

555发射器必须精确调谐到LM567电路中R2/R3/C2的频率。其他任何东西都被Rx电路简单地忽略了。

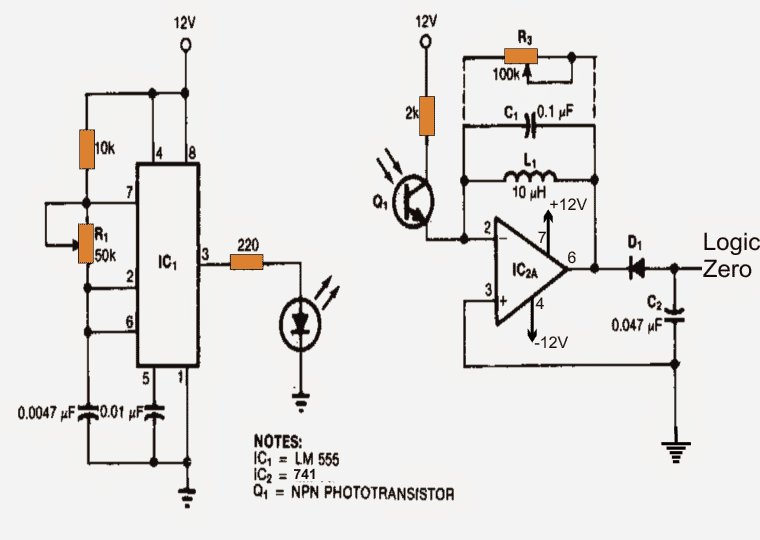

在第二调谐红外探测器电路中，采用LC调谐运放接收响应于唯一调谐发射机频率。

L1 / C1反馈回路

L1/C1反馈环定位在运放输出输入引脚决定锁存谐振频率，它可能打算锁存。

L1/C1可以适当调整，以实现执行锁定动作的其他独特调谐频率。

这里也使用555稳定器作为红外发射器触发运放Rx电路。

在从555 Tx检测到匹配的频率后，运放响应并在其输出引脚创建一个低逻辑，该引脚可以进一步集成到指定操作的外部设备。

上述电路可适当用于拟议的列车ID检测，轨道上可以铺设8个这样的Rx单元，每列列车上安装555个Tx单元，这样，唯一选择的列车数量和唯一的Txs被Rx接收器检测到，相应的低逻辑信息被发送到计算机，通知用户他们的存在。
