在这篇文章中，我们讨论了电磁炉/加热器的设计，这可能是由太阳能电池板电压供电。这个主意是瓦希先生提出的
技术规格
我的名字是Vamshee，我来自海德拉巴，印度，我是一个小时间的企业家，寻求促进和销售新时代的产品进入市场。
现在对可再生能源非常感兴趣。
在阅读您的博客后，从一段时间内遵循它，如果您对我的兴趣雇佣了您的兴趣，那么如果您以非常便宜的成本感兴趣。）在我州的GOVT方案的帮助下。
斯比，我在找的是
180 w太阳能电池板
无变压器（内置电磁炉内部）
感应炉最大输出功率500W(线圈式)
用法：加热水，牛奶，一天举行一次。
我很抱歉，如果我给你的规格可能是错误的，因为我不是来自科学背景，而只是从互联网上阅读的一些计算。所以我不知道这个，但只有概念，可以销售产品。
我已经经历了12V烹饪锅，像谷歌上的东西，但徒劳地找到任何解决方案。
我希望听到你很快关于这个项目，并使它有希望谈论一个光明的未来。
问候
Vamshee
该设计
根据规格，500瓦输出旨在通过180瓦太阳能电池板实现，这可能在实际世界中可能不可行，因此所提出的太阳能感应加热系统的正确太阳能电池板参数应为约600瓦，或两个180瓦特面板并行也可以尝试最佳结果，但这不会便宜。
面板规格可以在30到44 V的任何位置以及20到10个放大器之间的放大器等级，并且需要一个降压调节器，以便将电压降低到感应加热器电路的所需水平。

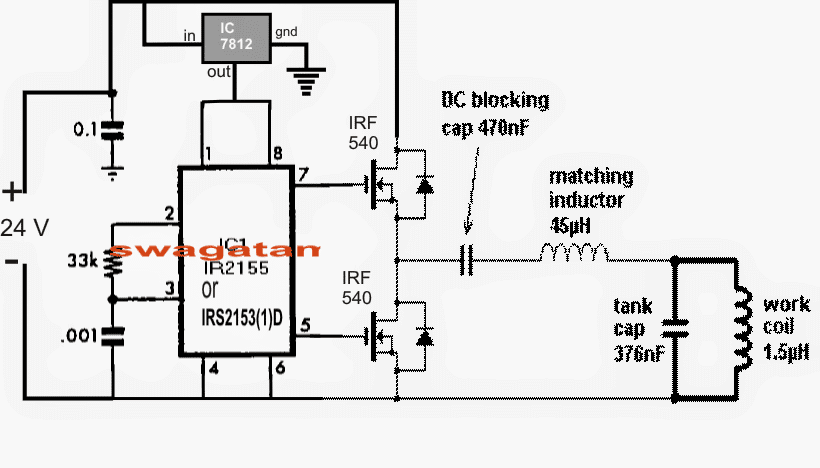

下面可以看到一个合适的感应加热器电路，它使用半桥驱动器拓扑，原理图非常简单，可以理解如下:
电路图
该电路由24v直流电源驱动，电流范围可达15安培。一个7812稳压器将驱动IC的输入电压降至12V，该驱动IC是标准的半桥式驱动IC IRS2153或任何其他类似的芯片。
来自集成电路的推挽输出驱动一对mosfet，这对mosfet反过来通过直流阻塞电容和阻抗匹配电感将振荡转发到感应加热器的主工作线圈。
阻塞电容防止过大的电流通过工作线圈，并停止破坏mosfet，而电感器确保没有干扰谐波进入线路和诱导低效的系统。
376 nF坦克电容器用于实现与工作线圈在210 kHz频率的谐振，这是由R/C网络在驱动器IC的引脚2和引脚3之间设置的。33k电阻可以可变，以进行微调或优化谐振效果。

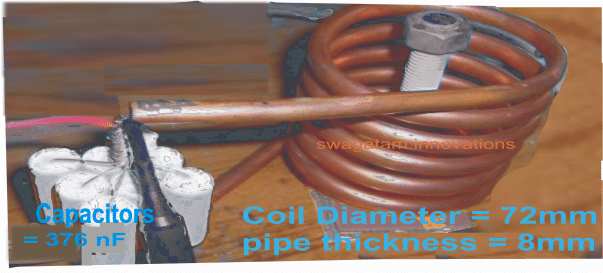

工作线圈尺寸
工作线圈尺寸和谐振电容布置如下图所示:

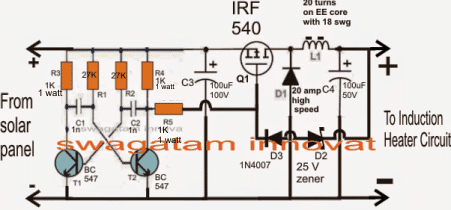

降压转换器规格
一个降压转换器，将面板高压转换为感应加热器所需的24v，可以借助以下图表:
T1，T2与C1，C2和相关电阻组合在一起，形成具有约30kHz的设定频率的经典觉测多谐振荡器（AMV）。
面板电压被馈送到上述AMV，并在上述频率振荡，然后馈送到buck变换器级，由一个mosfet和一个相关的二极管，电感级。
在关闭期间，在从输出端子适当地滤波的后EMF中从L1传送等效量电压并将其供应到输出端子的连接的感应加热器电路。
C4确保转换后的阻塞电压不受任何波纹，并有助于为感应加热器电路产生清洁DC。
在输出中的受调节的24V DC可以通过粗略绕组通过一些试验和误差来实现L1的正确次数，并且还通过掺入D2来实现，这最终将输出电压稳定到所需的水平。
嗨Swagatam,
我们可以使用2个12v管状电池(用于逆变器)作为感应加热线圈电路的输入吗?
嗨Vinay，是的，您可以使用12V管状电池，但确保这些限额至少150Ah
你好先生,
我想要实现这个的一个小版本作为我的迷你项目，比如一个8W/12V的直流太阳能电池板，我需要在电路中做什么改变…
嗨Angela，8瓦很少，我不认为你可以用这种力量制作红色热。
你仍然可以尝试，使用更细的电线为工作线圈，并减少其直径稍小，也可以调整33k电阻一点，并找到最佳频率，以提高效率
嗨Swagatam，
我要试试这条线路。所有我需要知道的是关于如何使工作线圈的一点细节。是空心铜管做的吗?
嗨，是的，需要使用空心铜管进行，以便在需要时促进通过管道的水冷却
你好，
我正在寻找9v电池或AA电池热水器煮沸100毫升水。请建议我怎么做?
嗨，您可以尝试以下概念：
//www.addme-blog.com/2016/05/small-induction-heater-circuit-for.html
但9V PP3 BATT不起作用......您可能会使用许多数字AAA单元来获取结果。
你好先生! !我们(我和我的团队)正期待着开发一种太阳能感应炉，供家庭定期使用。所以你能不能告诉我们，同样的产品需要什么规格，这样成本才能降到最低?
接触不- 9971650252
你好Aayushi，
感应加热器是一个非常困难的项目，需要实际搭建和实验才能最终完成优化设计，我建议你搭建以下最简单的感应加热器电路:
//www.addme-blog.com/2013/10/simple-induction-heater-circuit-hot.html
然后逐渐修改其线圈，使其可以采用厨师顶部感应加热器的形状。
使用上述电路在YouTube上展示了详细的视频，您可以为详细的指导观看。
你好，先生，我希望你把整个装配工和计划这样的工作，但运行12伏电池和AMP不超过每小时5，我们正在等待你的答复，先生
你好MMDOH，我在这里解释过它
https://www.homemade-circulay.com/2016/09/designing- induction-heater-circuit.html.
y'ello swagatam，
我只是一个初学者，电子和诱导并不巨大，但我想制作一台炊具............
>使用6V或12V电池
>可以煮一天
很抱歉，如果我的描述不好，所以你能帮我与它的示意图，我应该如何工作
谢谢
你好，mwa，您可以尝试上面文章中解释的概念。但是你只有在对这些电路有了良好的实践经验之后才能实现你的计划。首先尝试建立一个小的电路样本，如果你成功了，然后你可以慢慢地进行更大的电路。
你在这个电路中使用了什么逆变拓扑？
第一个是半桥，第二个是降压转换器
半桥式准或串联变换器拓扑?
它是一种串联谐振拓扑
亲爱的，我来自厄瓜多尔，我的名字是Carlos Duque，我正在寻找60Volts 100 amp，感应烹饪的感应电路，我生产直流红外炊具，但感应更有效率，请如果你可以联系我开始这个业务，请让我知道
问候
我真的很抱歉Carlos，关于感应加热我只有理论知识，实践知识不好。因此，我很难在这方面有信心地指导你们。
你好，先生，如何制作一个1000瓦的直流电磁炉，可以使用太阳能电池板。你能给我们提供电路吗?请指导我们…
你好varun，你可以使用下面的链接中呈现的第一个概念
https://www.homemade-circules.com/simple-inction-heater-circuit-hot/
使用30 V 40放大器太阳能电池板，并确保为MOSFET使用良好的散热器
你好
我可以用100uH线圈代替1.5uH吗需要什么改变?
如何在DC中使用炊具线圈？
100uh不能用于代替1.5uh
