该帖子解释了一种办公大楼的办公室呼叫铃网络电路，该电路可用于呼叫和监控办公室成员的出席和从特定的预定办公室chamber的反应。这个想法是拉吉布·班纳吉提出的
技术规格
需要一个完美的可用电路想法按响铃作为不同的部门从单点的办公室。
比方说，20个部门从一个中心办公室呼叫系统。
当按下“x”部门的开关时，一个现有的电子呼叫铃就会响，直到该部门的人到中心办公室上班，由于彼此之间的距离，上班要花很多时间。
现在需要一个电路，它的工作原理就像把钟从中心办公室呼叫到任何部门一样，参加中心办公室的服务员只需从那个部门推开关。
对于他/她正在听到铃声并刚来的信号。除了中央办公室的呼叫交换机之外，从Dept闪光推动开关后。只有我可以使用单程调用系统的现有技术并将更改作为图表。
谢谢
拉杰卜·巴纳吉
KOL-110.
设计
上述建议的办公室呼叫铃电路可概括如下:
中央总部需要与每个办公室部门相连接，以便按下相应的按钮，就会在所需的办公室中响起相应的铃声。
在一个事件中，有关的办公室成员不在“被呼叫”的办公室，但在附近的一些其他部门，并听到铃声，能够通过参加“应答按钮”从其他办公室的成员可能在那一瞬间位于。
以上响应存储在头部中的一个发光LED中，允许服务员在那里检查有关成员的精确位置。
可以通过使用一组设置/重置触发器来完成所提出的Office呼叫铃声监视器网络的电路实现，如下图所示，如图所示：

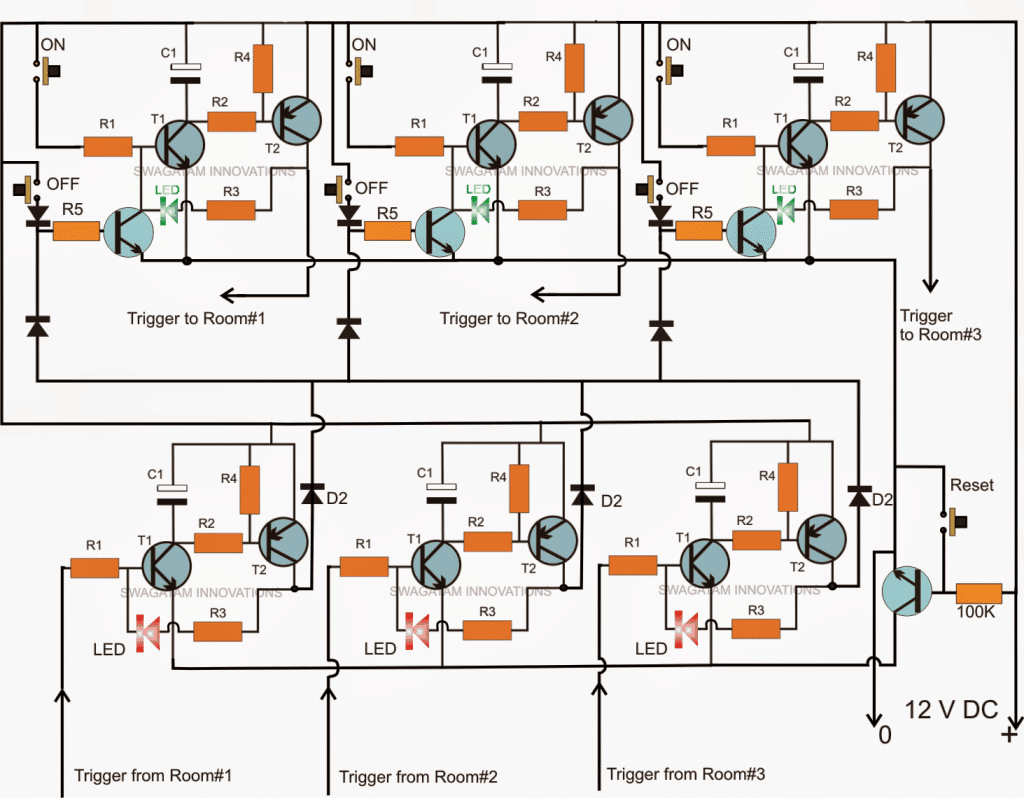

电路图
上面的电路演示了三个办公室的示例布线，它可以简单地复制各个级，扩展到任何想要的数字。
它是如何工作的
可以看出，上部包括三个相同的晶体管组/复位模块阶段，每个模块由两个NPN晶体管，一个PNP，耦合推动按钮和一些电阻器组成。
标有“ON”的按钮用于激活或触发由T1和T2组成的锁存电路。OFF按钮的作用与此相反，即关闭特定模块的激活。
当一个正电压在集电极上被激活时，相应的PNP晶体管被终止以触发位于特定办公室的办公室铃，在图中这些被标记为“触发到房间#1，房间#2，房间#3....”
当这些触发器之一被激活，它被传送到一个继电器驱动电路系统安装在预期的办公室室，在那里触发器被馈送到继电器驱动晶体管的基础，如下图所示(标签为“总部触发器”)。
这会提示继电器激活，并且还在继电器联系人跨越连接的钟声。
该成员现在按响应的响应响应，将绿色开关转回总部，并根据会员可能拥有的位置参加了绿色按钮。此操作启用即时切换铃声。
如果是来自有关的房间，例如房间＃1就可以说明在“房间”＃1“模块中的相应红色LED被亮起并锁定，如果它来自任何其他空间，则相应的红色LED被照明提供正确的瞬时位置在他/她对总公司提出的呼吁期间的成员。
按下上面总部呼叫铃监控电路右上角的复位按钮，可以将红色LED照明复位并恢复到关闭位置。

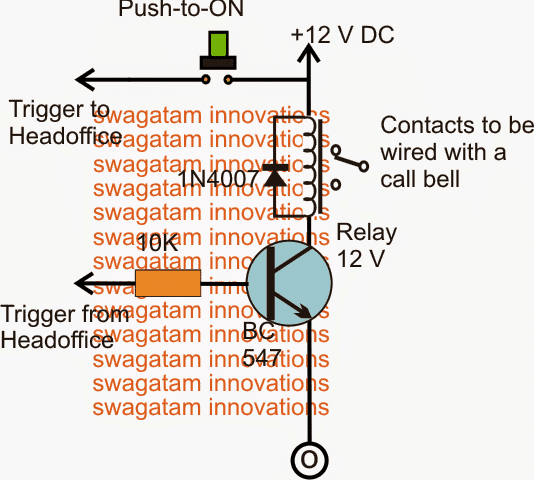

继电器驱动电路
零件清单
所有R1 = 100k
所有R2, R3, R4 = 10k
所有二极管= 1N4148
所有C1 = 100uf / 25V
所有NPN = BC547
所有PNP = BC557
