TSOP1738红外传感器IC Datasheet(数据表)，Pinout, Working

top17xx系列集成电路是红外传感器器件，设计用于仅感知特定范围的调制频率的红外频率，并在输出处将其转换成比例大小的电脉冲。

这样做是为了使传感器不受大气中其他形式的红外信号的影响，例如太阳光、荧光灯等。该功能允许设备在各种形式的远程控制应用程序中使用，而不用担心任何形式的外部误触发。

TSOP 1738系列集成电路通常用于许多红外遥控系统，如电视、遥控手机、setop盒遥控器等。

引线框用于将前置放大器和PIN二极管与红外滤波器组装在一起，这是一种环氧封装设计。

利用微处理器对输出信号进行直接解码，然后进行简单的解调。TSOP 1738系列被认为是红外遥控接收机的标准系列，它反过来支持所有重要的传输码。

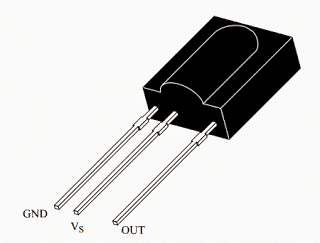

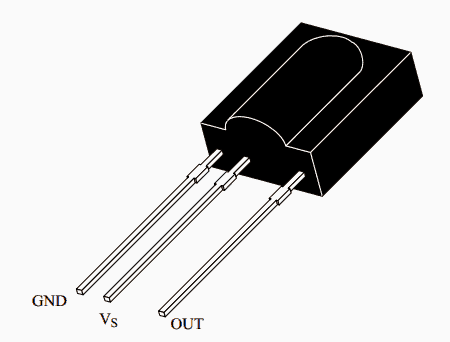

远程红外传感器Pinout详细信息

可用的红外传感器类型

TSOP1730 - 30 kHz TSOP1733 - 33 kHzTSOP1736 - 36 kHz TSOP1737 - 36.7 kHzTSOP1738 - 38 kHz TSOP1740 - 40 kHzTSOP1756 - 56 kHz

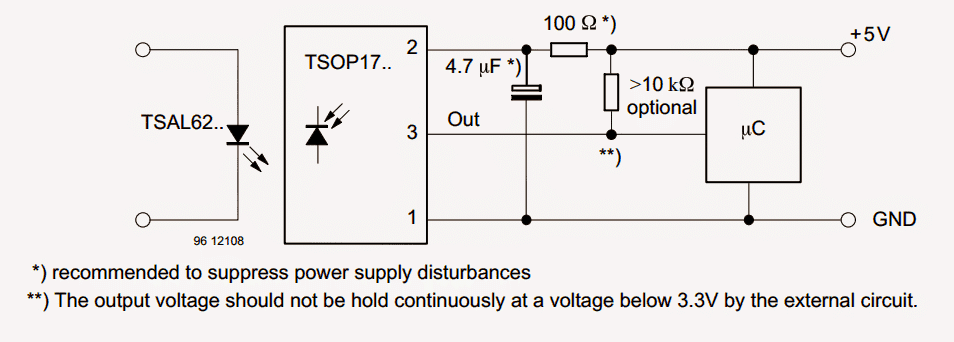

典型的应用电路和连接如下所示

主要电气规范

TSOP 17XX系列具有前置放大器和光电检测器两个优点

内部滤波器是为了促进PCM频率

TSOP 17XX系列提供了一个增强的屏蔽，防止各种电场产生的干扰

它也兼容TTL和CMOS

TSOP 17…系列的输出很低

功耗低

TSOP 17…系列产品对环境光的免疫力高

TSOP 17XX系列能够实现2400bps的连续数据传输

该设备提供10个周期/突发，这被认为是最合适的突发长度

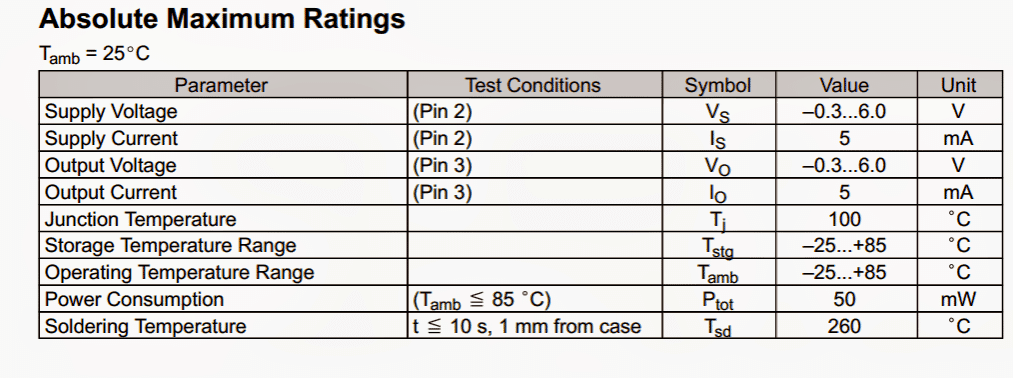

绝对最大额定值

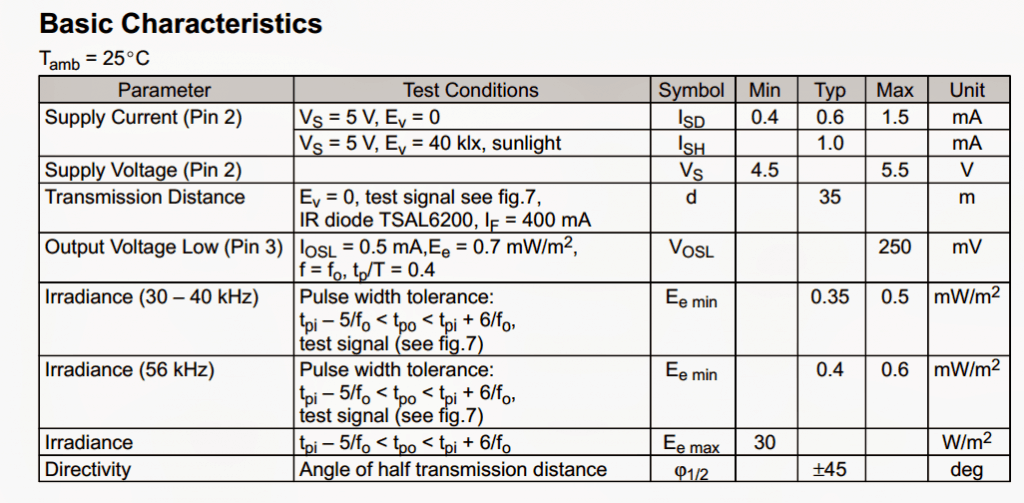

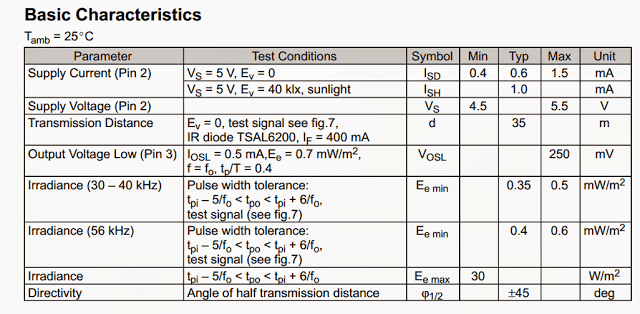

基本特征

测试与38千赫频率-视频

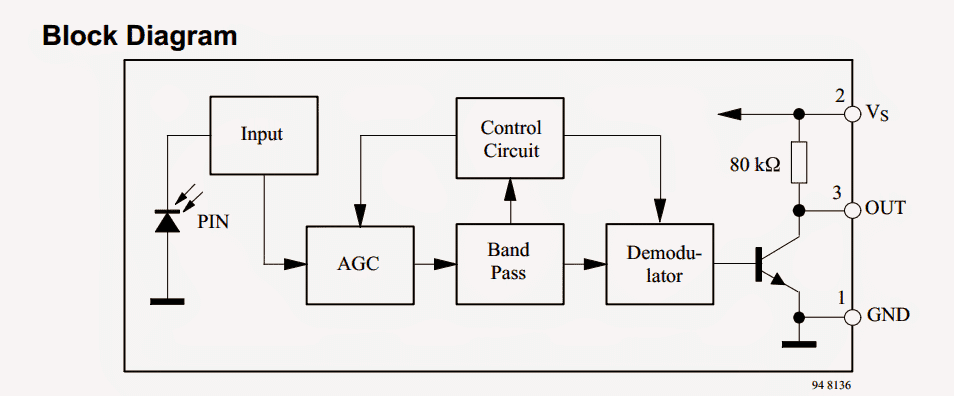

TSOP1738 IC是如何工作的

TSOP 1738系列的电路设计是为了避免由于信号干扰和噪声而产生的意外输出脉冲。

为了抑制或避免这种噪声和信号干扰，TSOP 1738系列通过使用不同的应用，如积分器级、带通滤波器和自动增益控制。

干扰信号和数据信号之间的区别可以通过读取突发长度、载波频率和占空比来实现。

一个数据信号需要满足的标准或条件如下:

数据信号的载波频率需要接近带通滤波器的中心频率，如a38 khz的频率

数据信号的突发长度必须是10个周期/突发或更长

对于一个数据信号来说，每次脉冲后的间隔时间通常在10个周期到70个周期之间，它必须至少为14个周期。

对于每一个持续时间超过1.8ms的数据信号突发，相应的间隙时间在数据流中处理的某个时间是必要的。这个间隔时间的长度必须至少等于脉冲长度。

在一个数据信号中，大约每秒钟可以连续接收1400个短脉冲

适用的数据格式有:Toshiba Micom格式、NEC代码、RC5代码、R-2000代码、Sharp代码、RC6代码和SIRCS(索尼格式)。

数据信号可以接收在一个TSOP 17xx系列，甚至当一个干扰信号应用于TSOP 17xx系列。但是，在这种情况下，灵敏度降低到一个特定的水平，意外的脉冲可能发生。使用TSOP 17xx系列可以抑制的各种干扰信号有:

从简单的钨球到更强大的自然阳光资源，直流光源都可以

连续以38kHz接收的信号或以非38kHz频率接收的信号

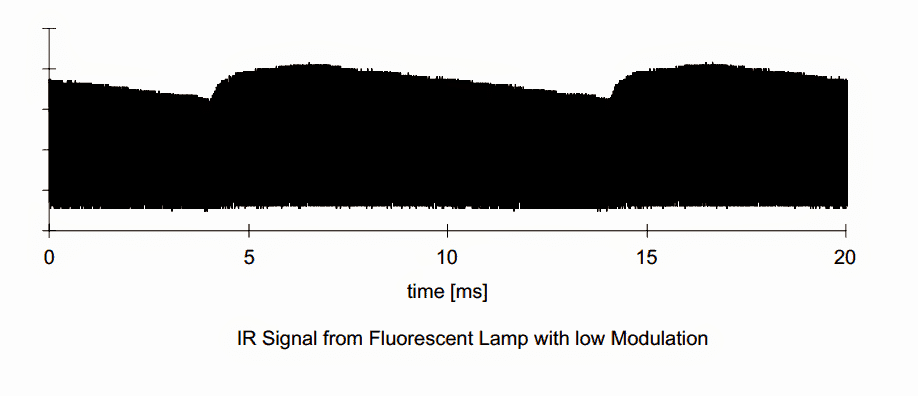

由电子镇流器组成的荧光灯接收到的信号。下面的图显示了信号调制是如何发生的。
