双极晶体管引脚标识电路

在提议的BJT引脚标识电路中，当电路接通时，两个跳线将同时亮起两个LED，第三个跳线将只亮起一个LED。

Abu-Hafss调查、修改和撰写

E-B-C, NPN/PNP探测器概念

有一个LED ON的跳线连接到BASE。如果是红色的LED，晶体管是NPN，否则，如果是绿色的，它是PNP。

下一阶段，连接到BASE的跳线对应的开关被打开。现在，这个跳线的两个led都会熄灭。另外两名跳楼者的唯一一个LED将被点亮。

如果晶体管检测到NPN，红色LED表示跳线连接到COLLECTOR，绿色LED表示发射器。如果晶体管检测到PNP，红色LED表示跳线连接到发射器，绿色LED表示收集器。

修改

led被光耦合器所取代。光耦的集电极与电源相连。发射器连接100k下拉电阻和平滑电容。
将J1、J2、J3对应的开关分别替换为簧片继电器RL1、RL2、rl3。所有这些继电器都连接在NC状态。

对于发光的LED输出为9V，而对于OFF输出小于1V。J1对应的led输出红色为R1，绿色为G1。同理，R2 & G2对应J2, R3 & G3对应J3。

增强电路

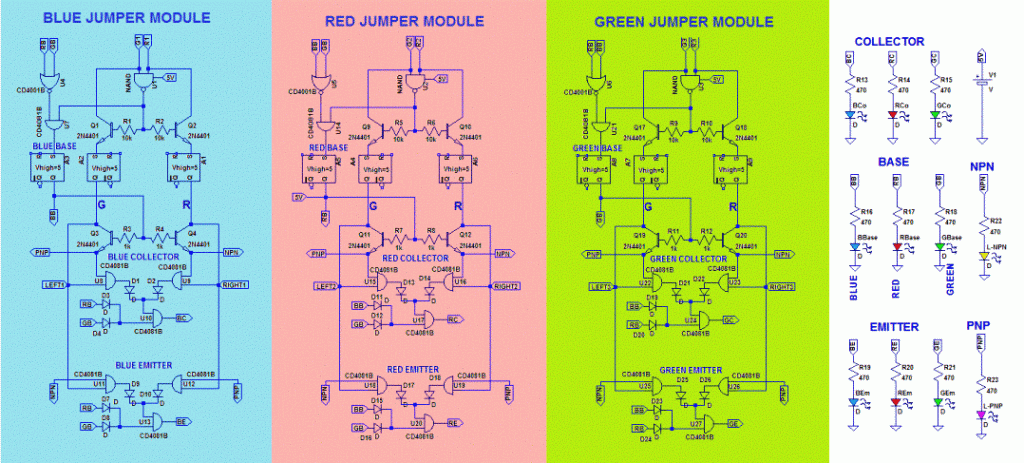

增强电路有三个相同的模块，每个模块对应于跳线J1、J2或J3。我们假设J1是蓝色的;J2为红色，J3为绿色。

我们进一步假设蓝色跳线连接到NPN晶体管(Q-test)的基部，红色连接到集电极，绿色连接到发射极。

检查光耦合器输出的状态

现在，我们从与蓝色跳线(J1)对应的模块的工作开始。光耦合器的输出R1和G1被送入NAND U1，它检查是否两个led都被照亮。

目前蓝色跳线连接到Q-test的底部，R1应该是高的，G1应该是低的。因此，NAND U1的输出将是高的。(由于R2 & G2和R3& G3是LOW，所以其他两个模块没有活动)。

基本检测

NOR U4的输入来自其他两个模块，检查是否已经检测到基地或没有。我们将很快讨论这个问题。

由于还没有检测到基数，因此输入都将是LOW，因此输出将是HIGH。NAND U1的高输出和NOR U4的高输出进入and U7。这和执行作为基地探测器。

目前，来自NAND u1的输出告诉我们只有一个LED是ON的，而来自NOR的输出告诉我们基底没有被检测到，所以and U7的输出是高的。

这个高输出通过一个锁存器传递，这样如果AND U7的输出在稍后的某个阶段改变，high状态不会受到干扰。

这个高输出通过一个电阻连接到一个蓝色LED指定为基地。这个高输出也发送到红色和绿色模块，通知他们基地已经被检测到。

NPN / PNP型检测

现在，我们回到NAND U1, NPN晶体管Q1和Q2上的高输出开关都充当发射极跟随器。

R1的输出通过Q2, G1通过Q1。两个发射器的输出都通过锁存器来保存状态。此时，R1是高的;右轨RIGHT1已上电。

底座检测部分的高输出也激活晶体管Q3和Q4。由于RIGHT1开机，Q4发射器变高，Q3发射器保持低。

Q4的HIGH状态表明Q-test为NPN。这个输出通过一个电阻连接到一个黄色LED，指定指示NPN。(同理，如果左轨LEFT1是ON电源;Q3的发射极将是高的，这意味着Q-test是PNP，输出通过一个电阻连接到一个指定指示PNP的粉色LED)。

关于晶体管类型的信息也通过标记为“NPN”和“PNP”的节点发送到其他模块。

切换到下一阶段

RIGHT1和LEFT1都通过二极管连接到簧片继电器RL1的线圈上，这样任何一个导轨都可以激活簧片继电器的线圈。当RL1为ON时，触点断开，因此两个光耦都断开，输出R1和G1为LOW。

但是，这个更改不会影响这个模块，因为我们已经锁定了信息;黄色NPN LED和蓝色BASE LED将保持点亮。

另一方面，一旦簧片继电器的触点断开，其他两个模块的光耦合器的输出将改变它们的状态，即每个模块将有一个光耦合器是有源的。

现在，我们聚焦红色的跳线模块。由于红色跳线连接到集电极上，所以光耦R2的输出应该是高的，而G2的输出应该是低的。

NAND U2的高输入和低输入导致高输出。也不是U5;蓝色跳线模块将有高输入，因为它已经检测到基地。

绿色跳线模块的输入为LOW。因此，NOR的输出将是低的。NOR的低输出和NAND U2的高输出进入ANDU7，它的输出将是低的。

收集器检测

NAND U2的高输出也开启了Q9和Q10。它们各自发射器的输出通过各自的锁存器传递。

目前，R2是高的，因此右轨RIGHT2是通电的。晶体管Q11和Q12保持关闭，因为红色基极检测部分的输出是低的。各模块中心的三个与组成集电极检测部分。

右边AND检查跳线的NPN和红色光耦是否高。左AND检查跳线的PNP和绿色光耦是否高。两个AND的输出通过各自的二极管进入第三个AND。

第三个模块进一步检查其他两个模块是否已经检测到基地。目前，R2是高的，' NPN '节点高，所以右和U16的输出是高的。

蓝底已经被检测到，所以现在和U17的输入都是高的，因此;输出变高了。这个输出通过电阻连接到红色LED，指定指示集电极。

排放检测

发射器检测部分的工作方式与收集器检测部分相同，除了' NPN '和' PNP '节点是反过来连接的。

每个模块底部的三个AND组成发射器检测部分。右边AND检查跳线的PNP和红色光耦是否高。

左AND检查跳线的NPN和绿色光耦是否高。两个AND的输出通过各自的二极管进入第三AND。

第三个模块进一步检查其他两个模块是否已经检测到Base。在绿色跳线模块中，光耦合器的HIGH G3电源在左轨LEFT3和' NPN '节点是高的，所以左和U25的输出是高的。

蓝底已经被检测到，所以现在和U27的输入都是高的，因此;输出变高了。

这个输出通过一个电阻连接到绿色LED，指定指示发射器。

在集电极/发射极检测后，即使相应的簧片继电器通电，它们的触点断开，也不会发生影响，因为所有的结果都是通过它们各自的锁相锁住的。

原始电路的详细描述可以在https://www.redcircuits(dot)com/Page83.htm上找到
